一轴连接法兰看起来是规则圆盘，但它不是把孔打均匀就结束。中心凸台、内孔、双孔阵和背面孔都围绕同一个装配中心工作，基准顺序一错，后面锁付就会受影响。
圆盘类零件，第一件事是把中心基准守住
圆盘件的外形很容易给人一种稳定感，但加工上最怕中心基准被孔阵和翻面工序一步步带偏。中心凸台决定定位高度，内孔决定中心，内外孔阵决定锁付关系。
该产品采用6061铝合金，喷砂后黑色阳极氧化交付。莱图加在评审时，会把它看成机器人关节的基准连接件，而不是普通圆盘打孔件。

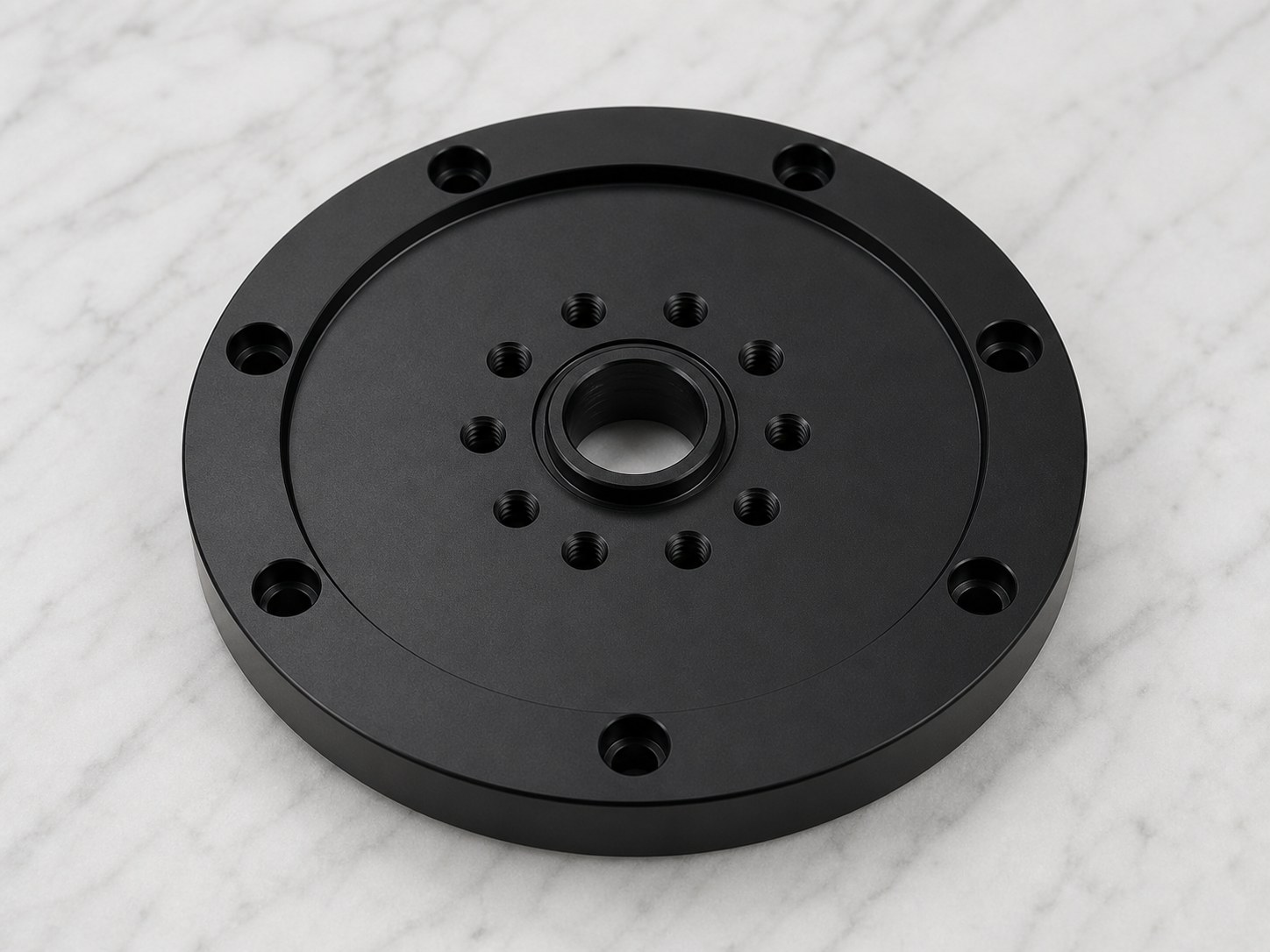

产品展示：一轴连接法兰的中心凸台、内孔、内圈螺纹孔和外圈沉孔。
中心孔、端面和双孔阵，是这件产品最先要锁定的三处基准
中心孔和凸台台阶通常承担定位，端面承担贴合，两套孔阵分别服务不同锁付位置。单个孔合格没意义，关键是所有孔是不是围绕中心基准稳定分布。
背面孔也要纳入同一套基准链。正反面孔系如果只是分别加工，最后可能出现正面看着没问题，客户装配时背面关系不顺的情况。
加工顺序不能抢快，先把中心和端面关系做稳
这类法兰最忌讳先把孔打满，再回头找中心。孔很多，沉孔也多，一旦前面基准不稳，后面越加工误差越难收。
莱图加通常会先完成中心孔、端面和凸台台阶的基准加工，再围绕中心基准加工内外孔阵。翻面加工背面孔时，会复核正反面定位关系。
装夹释放后的变化，会影响端面贴合和沉孔高度
圆盘法兰夹紧时端面可能稳定，松夹后如果有轻微翘曲，客户锁螺钉时就会出现局部贴合不均。沉孔深度如果不一致，也会让螺钉头高度不统一。
装夹时要让压紧力均匀，避免压在孔口密集区域。对中心凸台和端面，精加工后需要在松夹状态下复核。

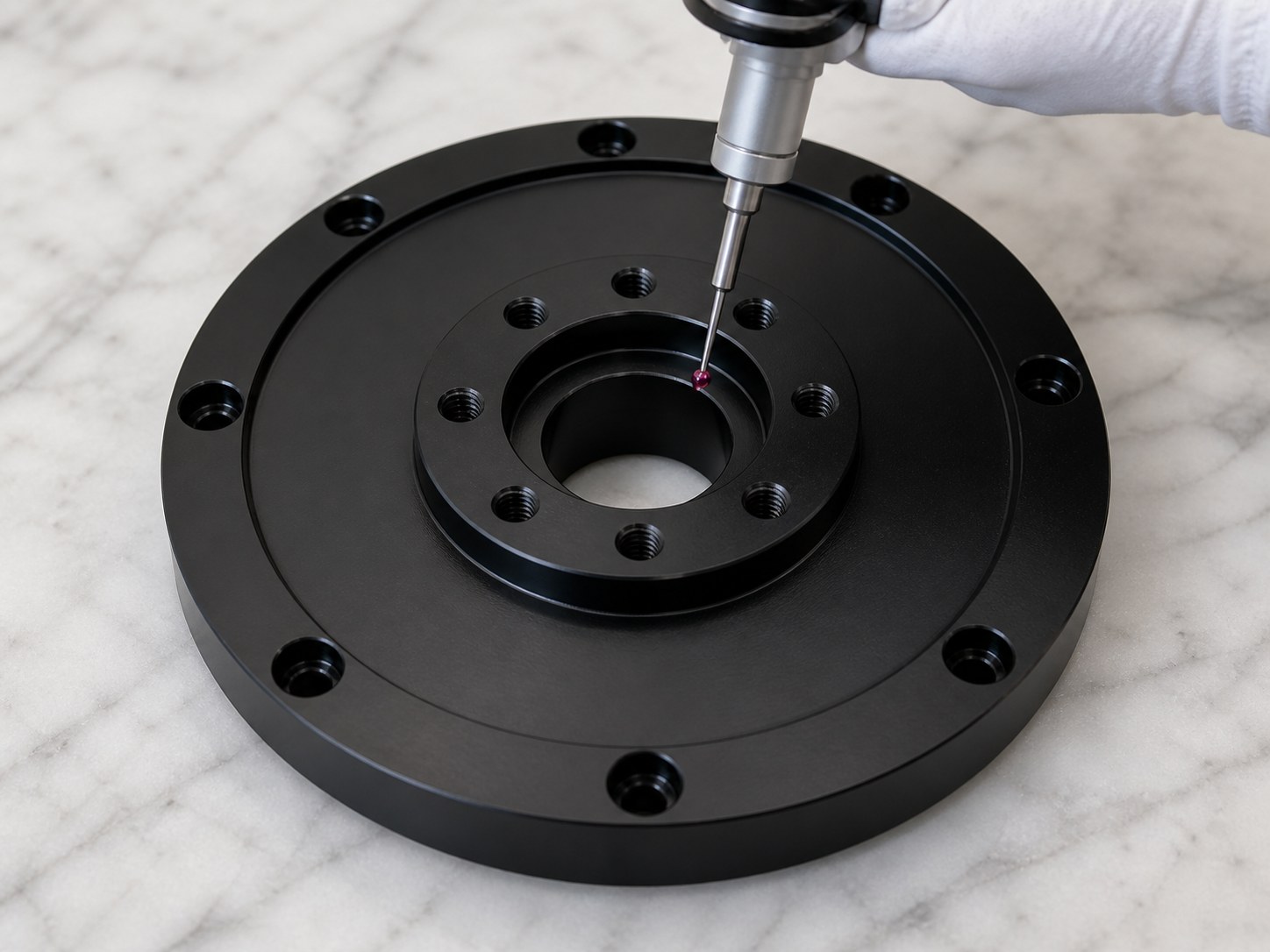

质检特写：中心孔、凸台台阶和孔阵同心关系重点复核。
孔口、倒角和黑色外观，会直接影响锁付体验
黑色阳极氧化后的孔口毛刺很刺眼，沉孔边缘如果有亮边，客户一装螺钉就能看到。圆盘件外观面平整，更容易暴露划伤和刀痕。
莱图加会在氧化前完成孔口倒角、沉孔清理和端面外观预检。氧化后再复查螺纹、沉孔、端面和黑色一致性。
检验要前置，孔阵关系不能只靠最终抽检
首件检测建议覆盖中心孔、中心凸台高度、端面平面度、内圈螺纹孔、外圈沉孔、背面孔、孔口倒角和黑色阳极外观。重点是两套孔阵与中心基准的关系。
批量阶段，莱图加会关注刀具寿命、螺纹通止、沉孔深度和翻面定位重复性，避免同批零件出现孔阵漂移。
交期评估不能只看机加工时间
这类6061黑色阳极氧化连接法兰，样件通常按5-8个工作日评估，小批量按8-13个工作日规划。若要求正反面孔系全检，交期需要增加复核窗口。

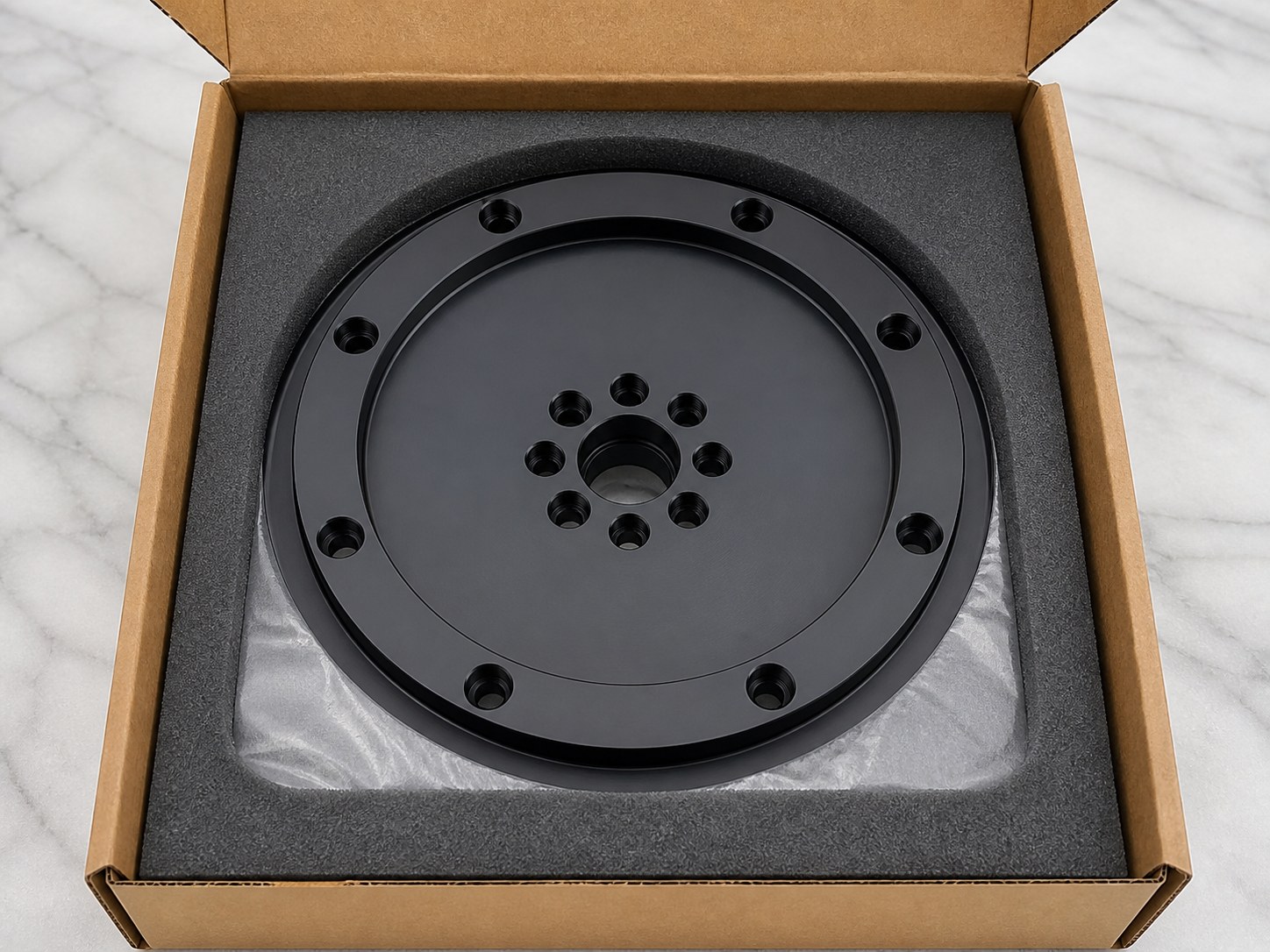

包装交付：连接法兰采用泡棉保护端面、孔口和黑色外观面。
莱图加会把材料、CNC、去毛刺、阳极、复检和包装拆开排期。这样交期不是一句“几天能出”，而是能落到每个节点。
这个案例给我们的加工判断
一轴连接法兰的核心，是中心凸台、端面和双孔阵之间的基准连续性。看起来是圆盘，实际是关节装配里的基准转换件。
客户试装顺不顺，往往取决于前期有没有把孔阵、端面和黑色表面细节一起管住。
