一轴固定环的外形非常克制，正因为如此，客户更容易把它当作低风险零件。实际加工时，薄壁环、均布孔、背面孔和端面贴合状态都需要认真控制。
规则圆环最怕被低估
固定环在机器人关节中通常用于定位、压紧或固定相邻结构。它不靠复杂外形体现难度，而是靠内外径、端面和孔阵关系来决定装配质量。
莱图加评审这类零件时，会先把它当作薄壁功能环看待。苏州加非猫精密制造技术有限公司（莱图加）更关注松夹后的端面状态，以及孔阵围绕中心基准的稳定性。

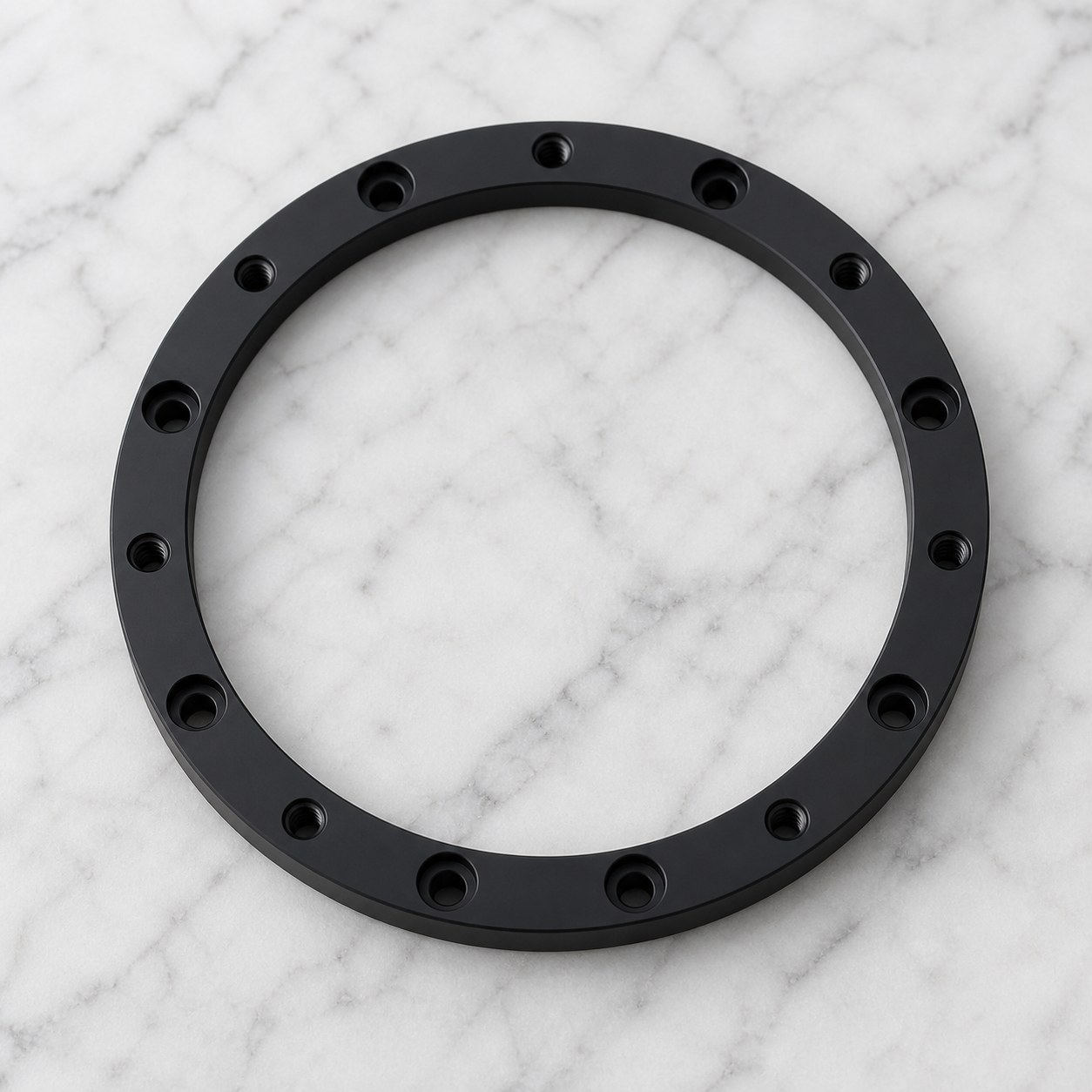

产品展示：一轴固定环的薄壁环形结构、均布孔和黑色阳极外观。
内外径、端面和均布孔是三个不能拆开的指标
内径负责避让或定位，外径影响安装空间，端面负责贴合，均布孔负责锁紧。单独测这些尺寸都合格，不代表装配时受力均匀。
背面孔或沉孔区域同样重要。孔深、孔口倒角和正面孔阵关系如果不一致，锁付后容易出现局部高度不齐或端面贴合异常。
加工顺序：两面状态和中心基准先稳定
薄壁环不适合强夹后一次加工到底。莱图加会先做端面、内外径基准和粗孔，释放余量后再完成均布孔、背面孔和最终倒角。
孔阵加工要控制角度累积误差。对于螺纹孔，通止规和孔口清洁是必要检查项，避免客户装配时发现锁付阻滞。
装夹释放，比机上尺寸更接近真实交付
环件夹紧时容易被压成理想状态，松开后才暴露真实平面。这个问题在薄环和黑色外观件上都很常见，因为返修不仅影响尺寸，还会影响表面处理。
莱图加会用均匀支撑和软夹方式降低夹持变形，并在关键节点做松夹复测。检测不只看机床坐标，还要确认零件自由状态下的平面和孔阵。

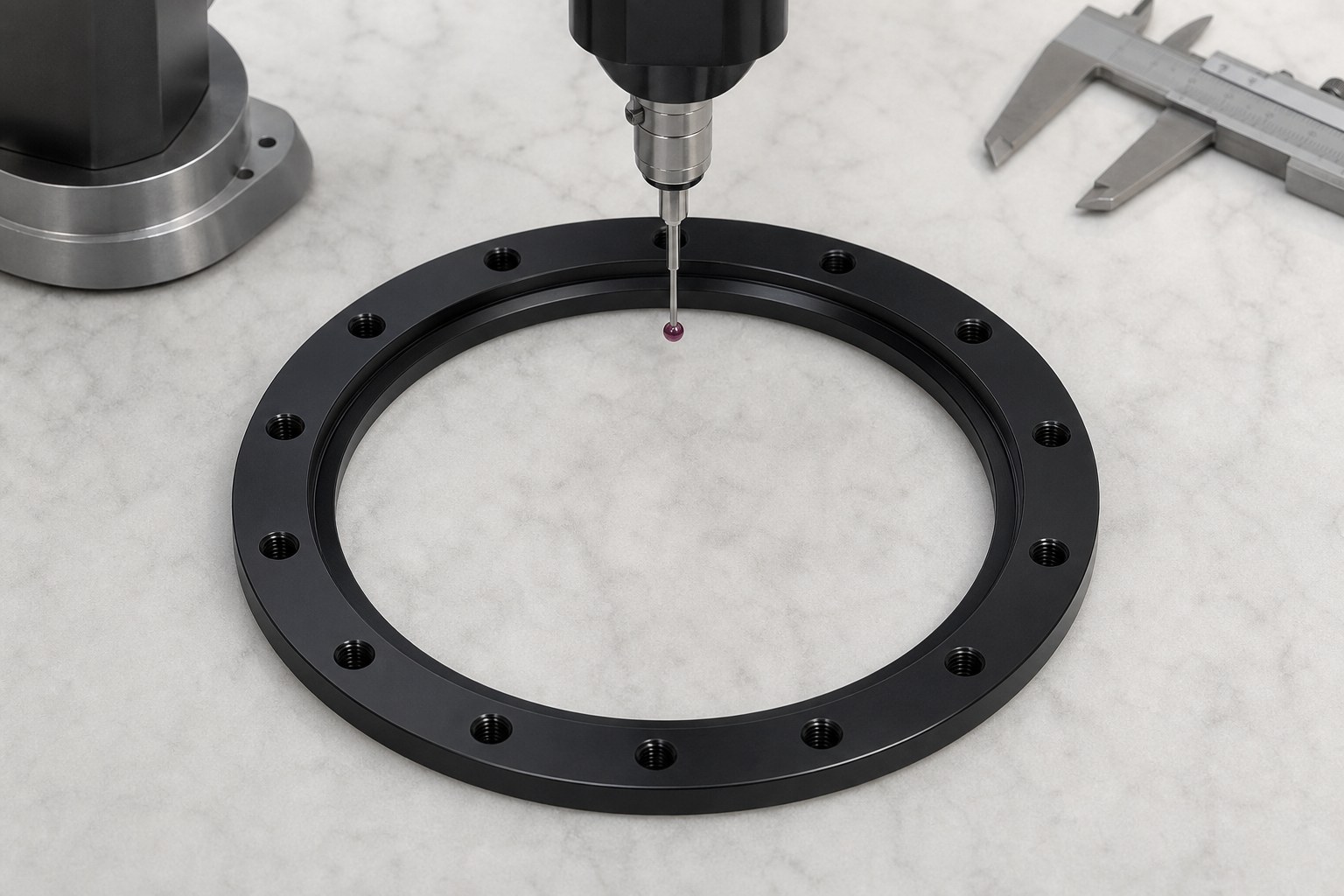

质检特写：内径、孔阵、端面平面和背面孔关系需要重点确认。
外观控制的重点在孔口一圈
黑色阳极氧化后，孔口毛刺、倒角不一致和局部划伤都会非常明显。固定环孔多，外观问题往往不是出在大面，而是出在每个小孔边缘。
表面处理前要完成去毛刺、清洗和孔口预检；处理后再检查色差、白边和孔内残留。莱图加会把这些细节作为出货前确认内容。
检测怎么做才有意义
首件检测建议覆盖内径、外径、端面平面、两面平行、均布孔位置、背面孔、螺纹通止、孔口倒角和黑色外观。重点是看孔阵和中心基准是否稳定。
批量中要关注夹具重复性和刀具寿命。固定环单件不大，但如果一批孔口状态不一致，客户装配效率会明显下降。
交期与包装方式
这类铝合金黑色阳极氧化固定环，样件一般按5-8个工作日评估，小批量按8-12个工作日规划。若要求端面或孔阵全检，交期需要把检测时间算进去。

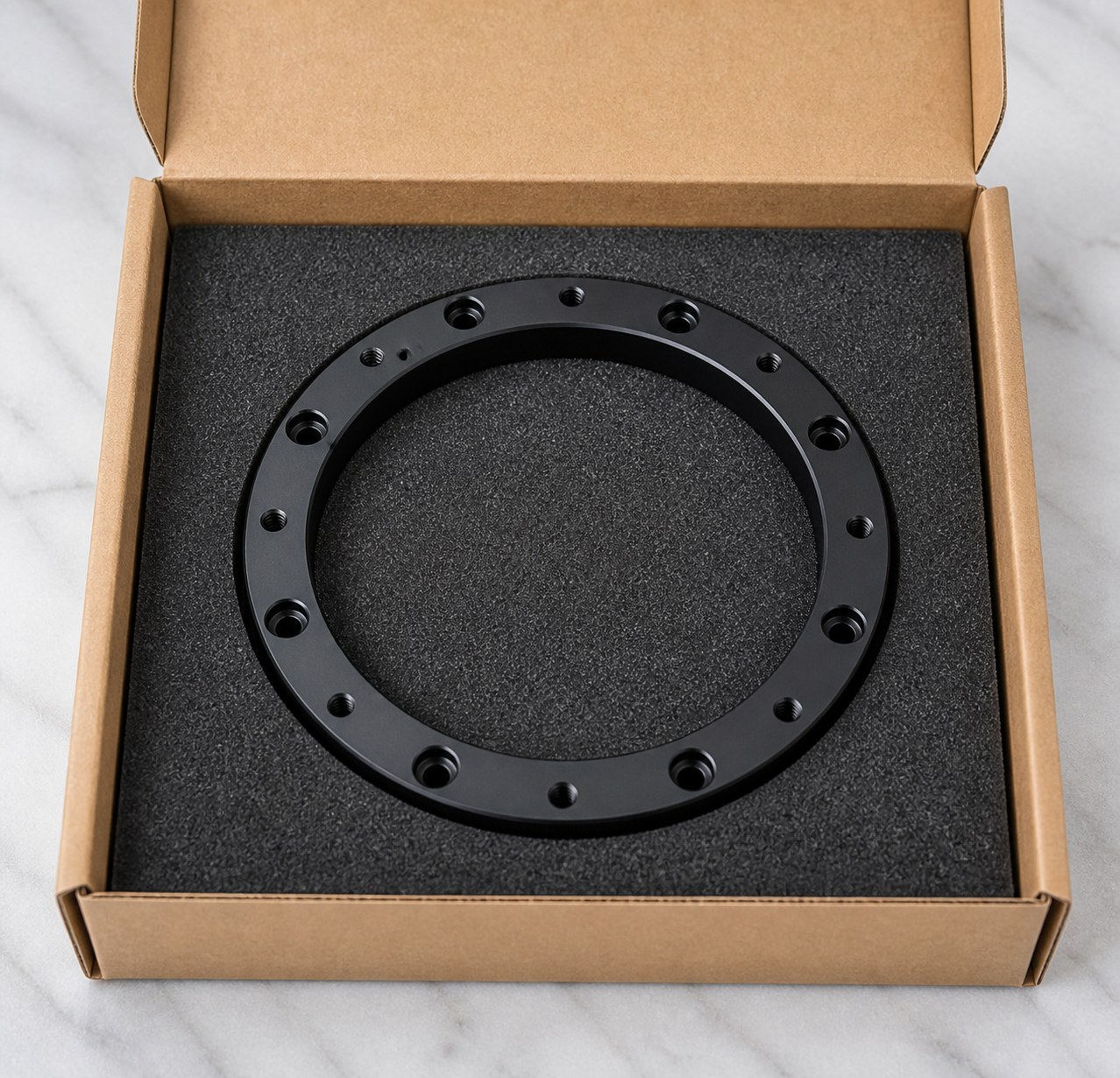

包装交付：薄壁环单件泡棉限位，避免端面受压和外观擦伤。
包装采用单件泡棉限位，避免环件叠放压伤端面，也避免黑色表面互相摩擦。对薄壁环来说，包装方式会直接影响客户收到后的第一状态。
案例小结
一轴固定环的质量，主要体现在松夹后端面是否稳定、孔阵是否均匀、孔口是否干净。它不是视觉复杂件，却是典型的装配功能件。
莱图加处理这类零件时，会把装夹、检测、黑色外观和包装一起考虑，确保客户拿到的是能直接进入装配节奏的零件。
