五轴固定环是那种看起来不吓人、实际容易翻车的小件。它在机器人关节里承担固定、压紧和定位，端面环槽、内外径和孔系之间的关系，比外形本身重要得多。
小圆环不难看懂，难在别把它做成“单尺寸合格”
这个零件的外形很容易看懂：一个环、一个槽、一圈孔。但工程上真正要问的是，内孔、端面环槽和M3孔系是不是围绕同一个中心在工作。
产品为铝合金黑色阳极氧化交付，表面还需要喷砂效果。莱图加会把它当成机器人关节里的功能固定件，而不是普通垫圈去安排加工。

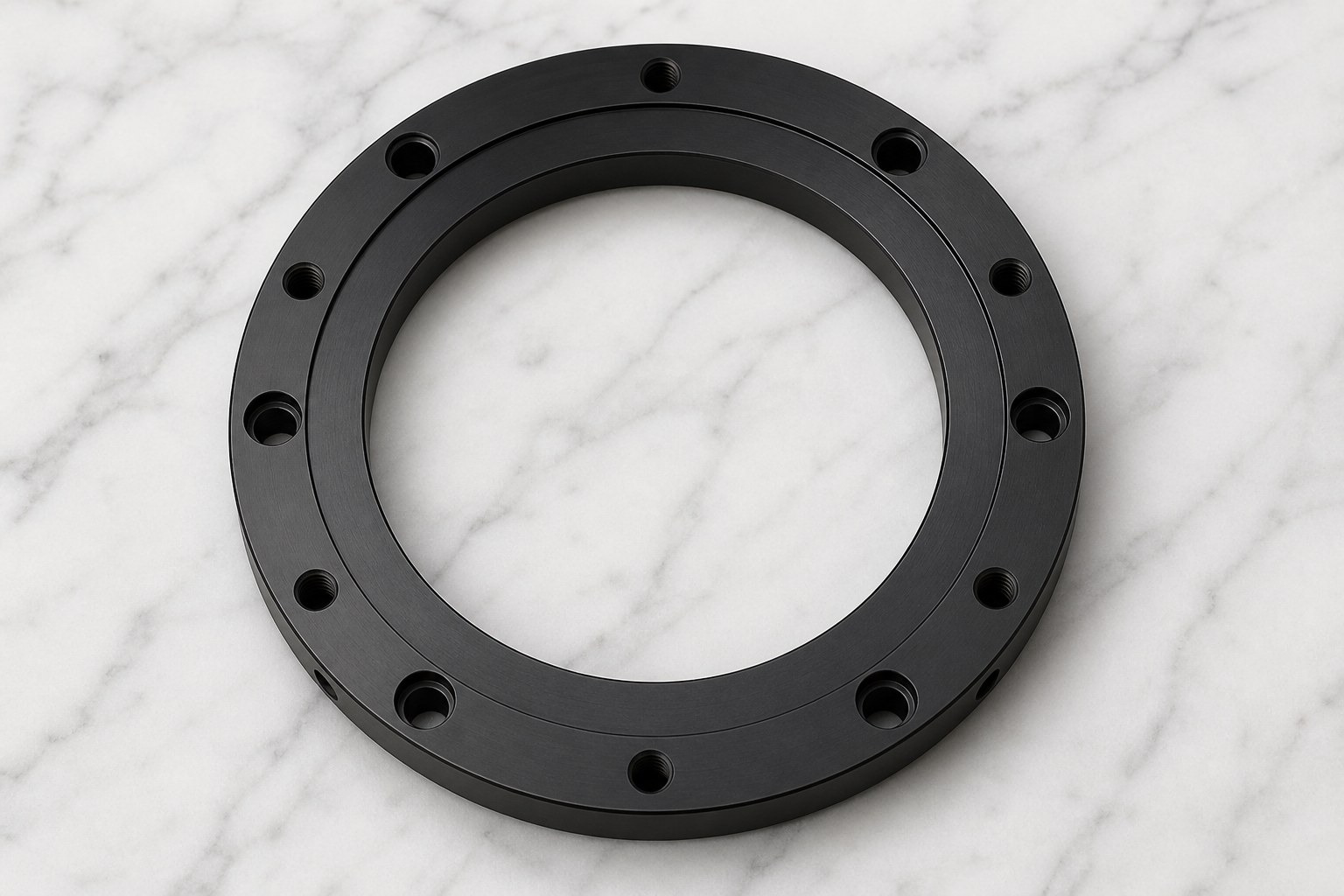

产品展示：五轴固定环的端面环槽、内外径、M3孔系和沉孔。
内孔、端面环槽和M3孔系，是最先要锁定的三处基准
内孔决定定位，端面环槽影响贴合和避让，M3孔系承担锁紧。只要环槽和孔系不围绕同一个中心，装配时就可能出现螺钉锁得上，但端面受力不均。
背面孔和沉孔也要跟着同一套基准走。固定环不怕尺寸多，怕的是每个特征单独合格，但组合关系不稳定。
加工顺序不能抢快，先把定位关系做稳
这类固定环如果先把孔全部加工完，再回头修内外径和端面槽，容易把基准顺序做反。孔一多，后面可调整空间就变小。
莱图加通常会先稳定内外圆和端面基准，再完成端面环槽、M3孔系、沉孔和背面孔。必要时用软夹具控制夹持变形，避免薄环在加工中被压偏。
装夹释放后的变化，比夹具上的尺寸更重要
薄壁环件经常出现一个现象：夹在工装上测着还可以，一松夹，端面或者圆度就有变化。客户装配时看到的是松夹后的真实状态。
所以检验不能只看机上尺寸。内外径同心、端面平面、环槽深度和孔系位置，都要在释放状态下复核。

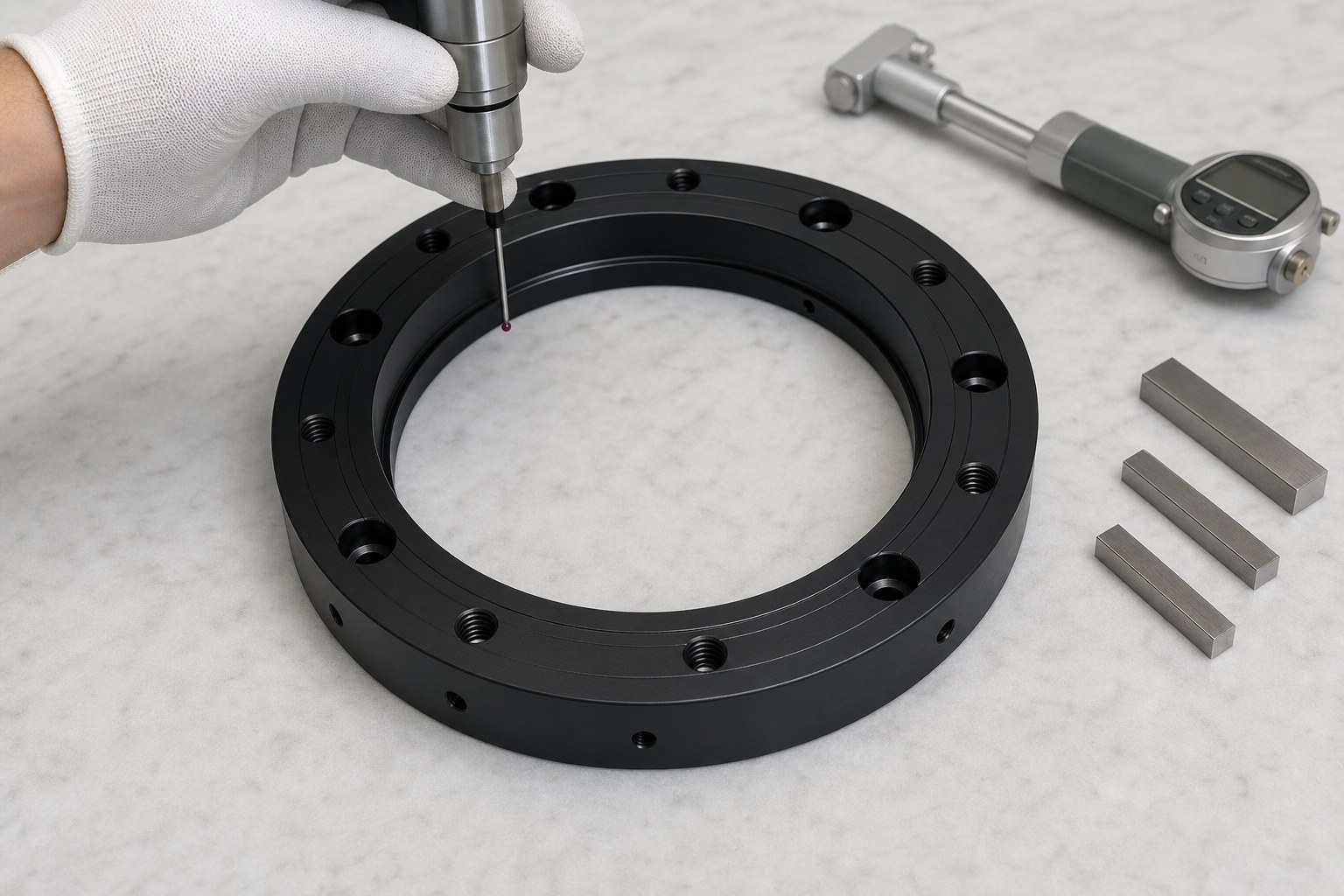

质检特写：内径、端面槽和孔系位置需要按同一基准复核。
孔口、倒角和黑色外观，会决定客户第一眼判断
黑色件最怕孔口毛刺和亮边。M3孔数量多，沉孔边缘也多，如果氧化前没有处理干净，氧化后问题会更明显。
莱图加会把去毛刺、清洗、孔口倒角和环槽清洁放在表面处理前完成。阳极后再检查黑色一致性、孔口亮边和槽内残留，避免客户收到后还要返清。
检验要前置，孔系和环槽不能等到最后才看
首件检测建议覆盖内径、外径、端面平面、端面环槽、M3孔系、沉孔、背面孔、孔口倒角和黑色外观。重点是孔系与环槽、内孔之间的同心关系。
批量阶段，莱图加会跟踪刀具磨损、夹持状态和阳极后孔口状态。小环件一旦批量孔口处理不一致，客户试装时会非常明显。
交期评估不能只看机加工时间
这类黑色阳极氧化固定环，样件通常按5-8个工作日评估，小批量按8-12个工作日规划。交期要包含CNC加工、去毛刺清洗、喷砂阳极、复检和包装。

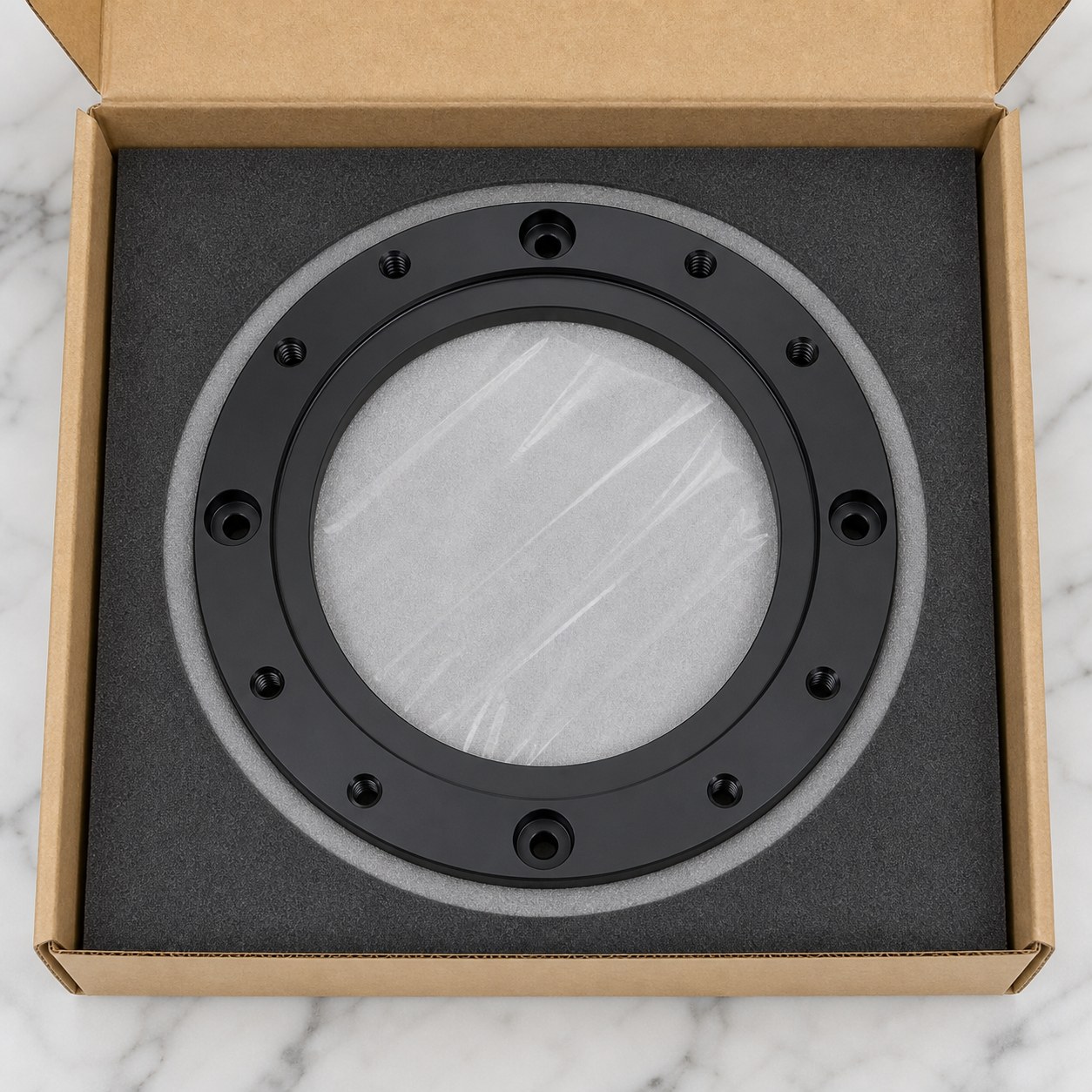

包装交付：固定环采用单件泡棉卡位，保护孔口和黑色外观。
工程师之间沟通，我不会说“最快几天一定能出”。更负责任的做法，是先确认数量、外观等级、孔系检测要求和表面处理排期，再给客户一个能落地的交付时间。
这个案例给我们的加工判断
这个固定环案例看起来是小零件，但它体现的是机器人关节零部件加工里很常见的问题：结构不复杂，但基准关系、装夹变形、孔系位置和表面一致性都不能松。
对莱图加来说，重点不是把外形“铣出来”，而是让零件在加工、表面处理、检测和交付之后，仍然保持客户需要的装配状态。
