评审五轴模组座时，我通常会先把它放回关节装配场景里看。它不是单纯的铝合金座子，而是要把圆筒腔、端面孔系、侧孔和底面串成一条稳定的定位关系。
先把装配链想清楚，再谈怎么下刀
这件模组座第一眼看是厚实的异形铝件，但我更在意它在关节里怎么定位。圆筒腔负责承接模组，端面孔系负责锁付，底面和侧孔负责把位置关系继续传下去。
零件采用6061铝合金，并要求喷砂后黑色阳极氧化。苏州加非猫精密制造技术有限公司（莱图加）在评审时，会先把这些功能面分清楚，再决定装夹和加工顺序。

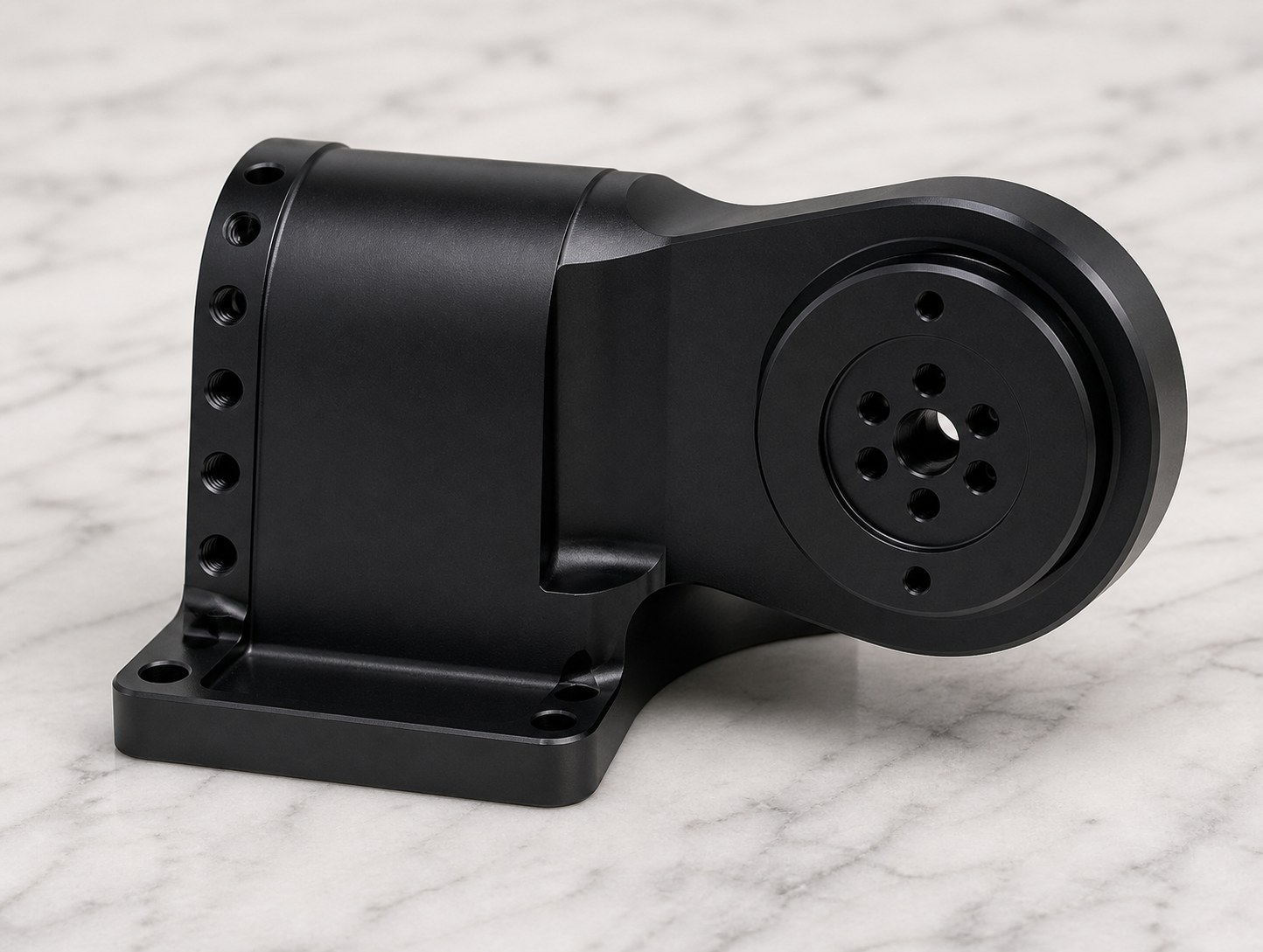

产品展示：五轴模组座的圆筒腔、端面孔系、侧孔和底部安装面。
圆筒腔、端面孔系和安装底面，要先放进同一套基准
这件产品的关键不是某一个孔的尺寸，而是圆筒腔轴线、端面孔系、侧向孔和底部安装面之间的相互关系。圆筒腔如果偏了，端面孔系再漂亮也会影响装配姿态。
所以前期不能只盯着加工时间。要先确认哪一个面先做基准，哪一组孔跟着主基准走，哪些侧孔需要在同一次定位下完成。这个判断做错，后面靠补加工很难补回来。
加工顺序不能抢快，先把内腔和端面关系做稳
这类件如果一上来就大面积开粗，把圆筒腔、曲面和底部都做完，再回头修端面孔系，风险会比较大。大量去料后结构会释放，后续精加工时基准状态可能已经变了。
莱图加通常会先建立端面和内腔基准，粗加工保留关键余量，中途确认圆筒腔和底面状态，再进入孔系和侧孔精加工。这样节拍看起来多了一步，但最后返修概率会低很多。
装夹释放后的变化，比机上读数更值得盯
模组座有圆筒腔、侧壁和曲面过渡，局部刚性并不均匀。夹在工装上测量合格，不代表松夹后端面、孔位和内腔关系仍然稳定。
装夹方案要尽量让受力落在功能支撑区域，不能为了压紧而把薄弱壁面压变形。粗加工后安排松夹复测，能提前发现结构释放带来的偏差。

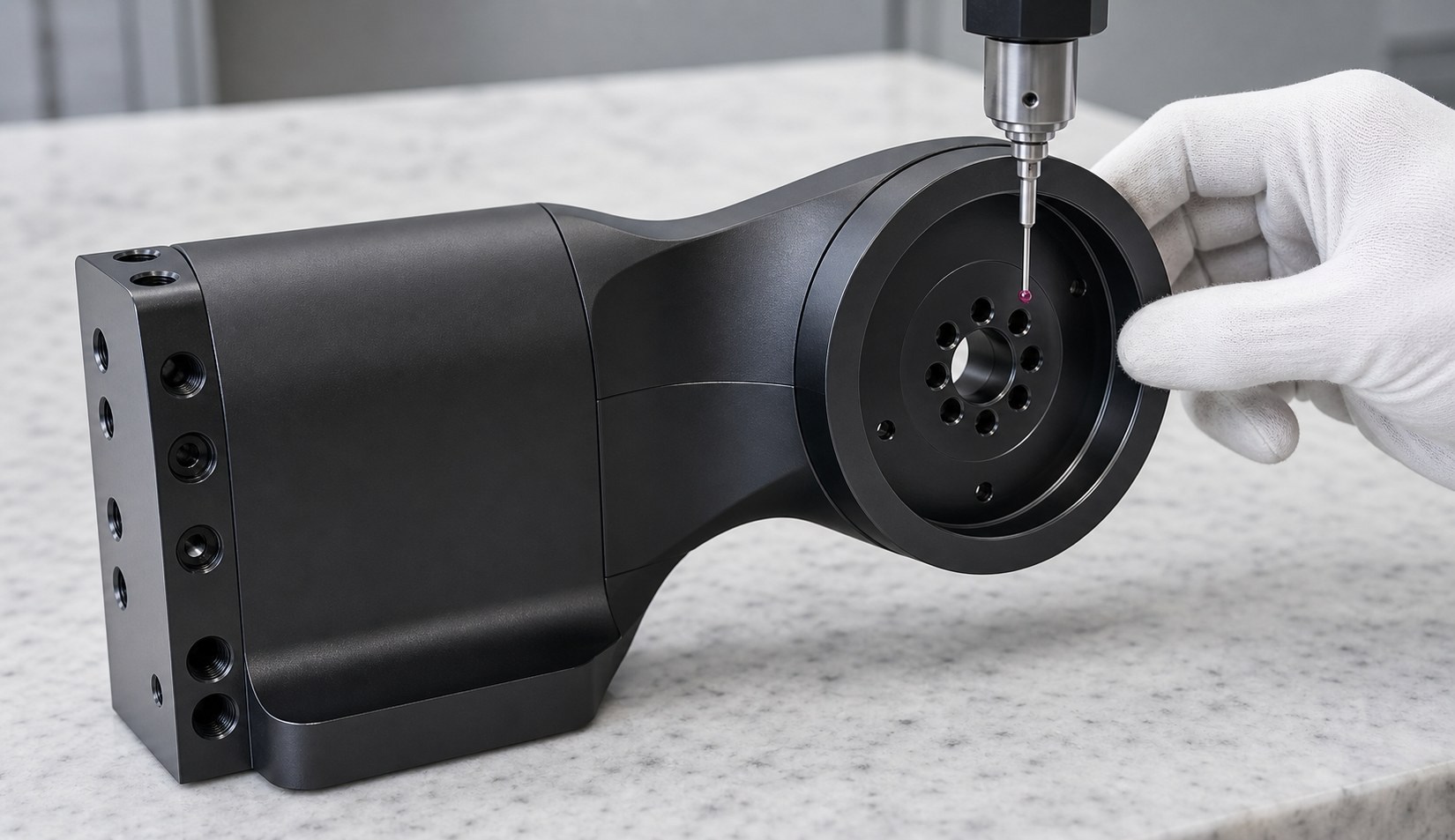

质检特写：端面圆孔、孔系位置和侧孔需要按同一基准复核。
孔口、倒角和黑色外观，不是最后一道才处理
黑色阳极氧化不会遮住孔口毛刺，反而会把亮边、划伤和局部刀纹放大。端面孔系多、侧孔也多，任何一个孔口没有处理干净，客户试装时都会先看到这些细节。
加工完成后，莱图加会在表面处理前检查孔口、螺纹、内腔残屑和外观面。喷砂阳极后再复查黑色一致性和孔口状态，避免客户收到后还要二次清理。
检验要前置，中途就要确认圆筒腔和孔系状态
这类模组座不适合只做最终检验。内腔加工完要确认孔径、圆度和内壁状态；端面孔系完成后要看孔位与圆筒腔轴线关系；侧孔完成后还要确认螺纹和孔口。
首件检测建议覆盖圆筒腔、端面孔系、侧孔、底面平面、曲面过渡、螺纹通止和黑色外观。批量阶段重点跟踪装夹重复性和刀具磨损。
交期评估不能只看机加工时间
这类6061黑色阳极氧化模组座，样件通常按7-10个工作日评估，小批量按10-15个工作日更稳妥。这里面包括材料、CNC加工、去毛刺清洗、表面处理、复检和包装，不只是机台占用时间。

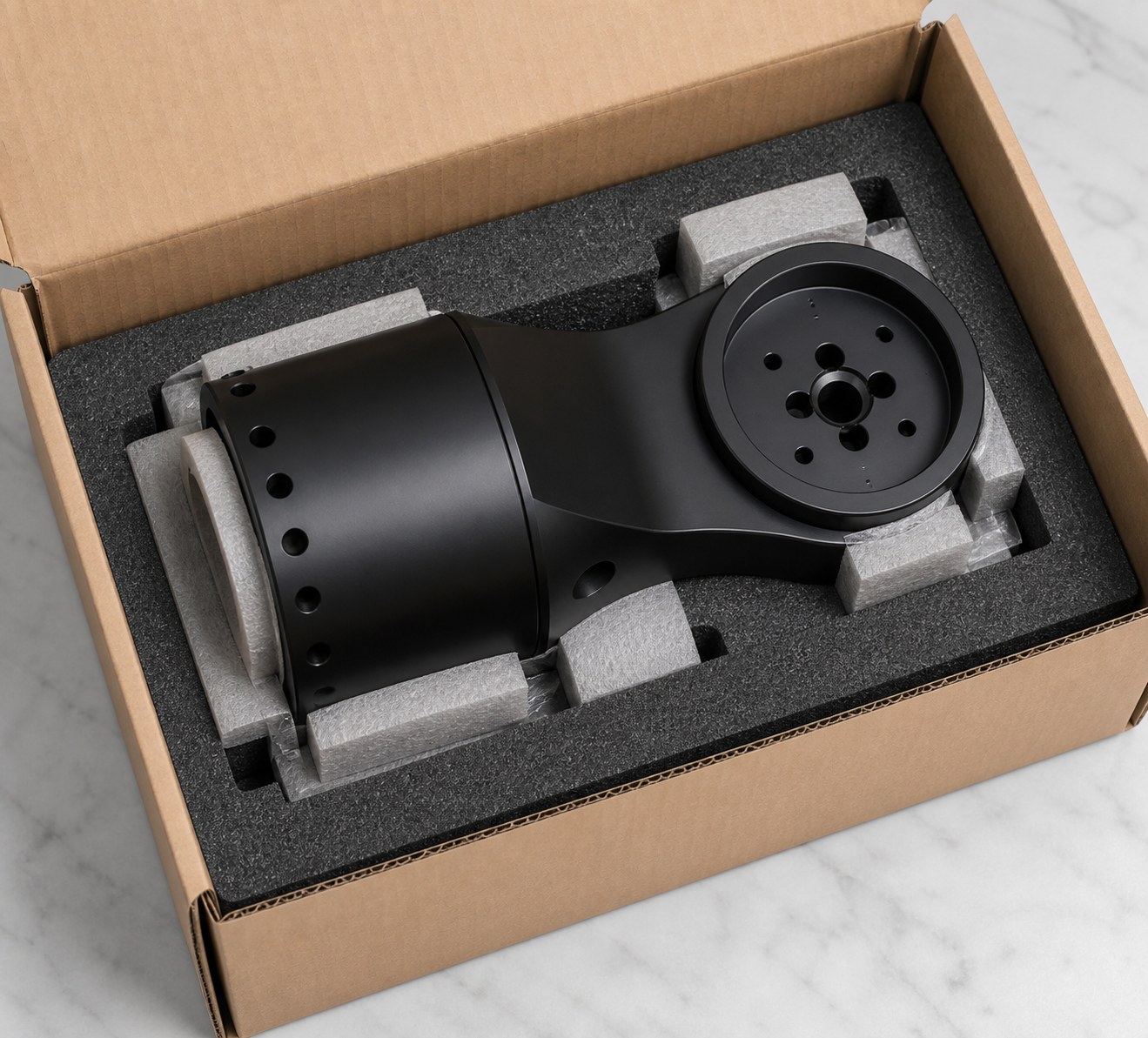

包装交付：模组座采用仿形泡棉保护圆孔端面和黑色外观面。
如果客户项目比较急，莱图加会先确认哪些孔和面影响装配，先锁首件检测节点，再倒排表面处理和复检时间。这样报出来的交期更接近真实交付。
这个案例给我们的加工判断
五轴模组座的价值不在于外形看起来有多复杂，而在于圆筒腔、端面孔系、侧孔和安装底面能不能在加工后保持同一套关系。
对客户来说，收到一个黑色件只是结果；对加工方来说，前面的基准规划、装夹释放、孔口处理和复检，才是这个零件能稳定装配的原因。
