四轴模组座的难点不在“开一个大孔”，而在开口支架加工后仍然要保持底面、侧孔和大圆孔之间的装配关系。这个零件如果只按外形铣，后续试装会很容易暴露问题。
它是承托座，也是关节里的定位件
这件模组座采用6061铝合金，黑色阳极氧化交付。结构上有竖直立面、大圆孔、圆弧内腔、底部安装台和多组侧孔，整体像一个开口支撑框架。
莱图加评审时会先确认大圆孔承接什么结构、底面贴合什么基准、侧孔用于哪一侧锁付。只有把功能关系拆开，工艺安排才会准确。

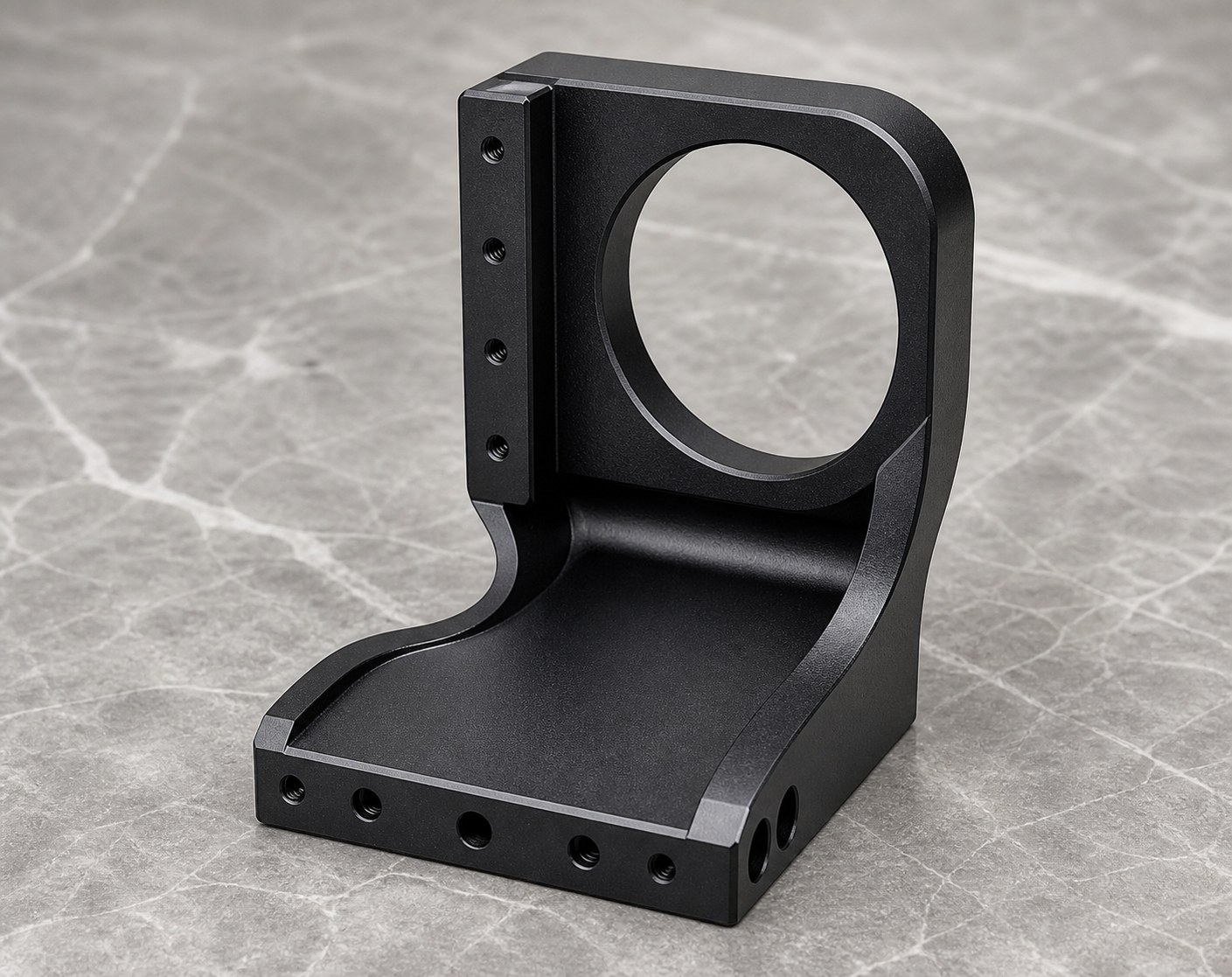

产品展示：四轴模组座的大圆孔、圆弧内腔、底面和侧孔阵列。
大圆孔和底面之间的关系，是装配稳定的核心
大圆孔需要控制孔径、圆度和端面状态，底面则影响整件安装姿态。两者关系不稳，客户装配时可能出现孔位能锁上，但同轴或贴合不顺的问题。
圆弧内腔和开口结构会降低局部刚性，粗加工后如果支撑不足，立面可能出现轻微释放。侧孔阵列又分布在不同面上，基准转换必须提前规划。
加工路线：底面和立面先稳，大孔和侧孔后闭环
莱图加通常会先建立底面、侧向定位面和立面的主基准，粗加工释放大部分余量后，再精加工大圆孔、圆弧内腔和侧孔阵列。
大孔加工要控制刀路接痕和孔壁状态，侧孔尽量安排在稳定装夹下完成。对于前端和侧边孔口，需要统一倒角，避免阳极后出现亮边。
开口支架的装夹，要防止立面被夹出偏差
开口结构不是实体块，夹持力很容易通过侧壁传到大圆孔附近。如果装夹只追求压紧，可能在加工时把立面压变形，松开后孔和底面的关系发生变化。
莱图加会通过底部支撑、侧向定位和局部辅助支撑分散受力。首件加工后，会重点复核大圆孔、底面和侧孔阵列是否仍在同一基准关系里。

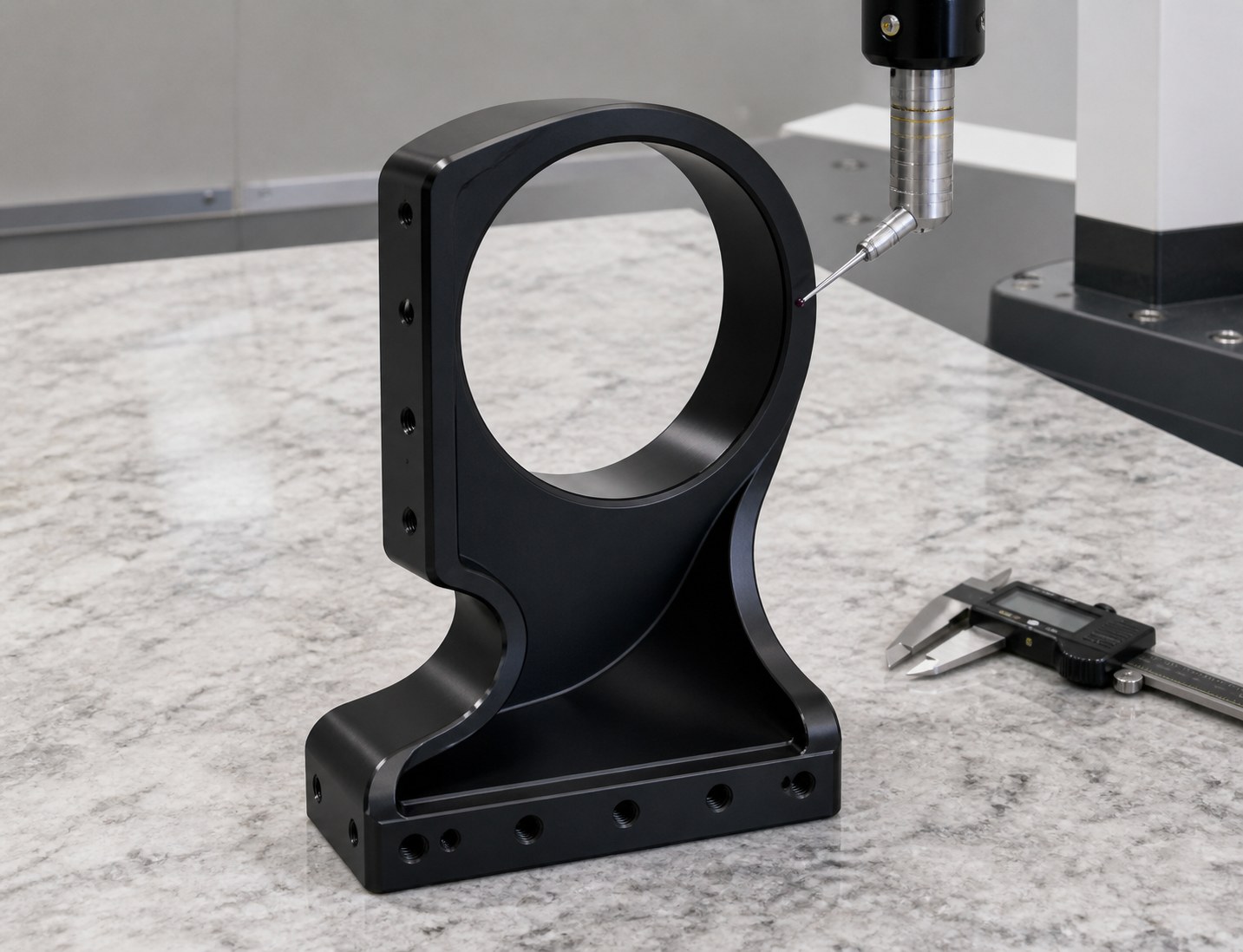

质检特写：大圆孔、侧孔和底面基准需要按装配关系复核。
阳极氧化前，圆弧内腔和孔口要先处理干净
圆弧内腔、台阶边和侧孔口是黑色外观件容易出问题的位置。喷砂和阳极处理后，刀纹、毛刺和夹伤会比白件更明显。
莱图加会在表面处理前做去毛刺、清洗和外观预检，处理后再确认孔内残留、色泽一致性和关键尺寸。这样可以减少客户试装前的二次整理。
检测重点：大圆孔、底面和侧孔要一起测
首件检测建议覆盖大圆孔孔径、圆度、底面平面、立面垂直、侧孔阵列、螺纹通止、圆弧内腔和黑色外观。单独测孔合格，不代表装配关系稳定。
批量阶段要关注大孔刀具状态和侧孔定位重复性。若客户对关节模组试装有明确要求，可增加实配或模拟件确认。
交期与交付保护
这类6061黑色阳极氧化四轴模组座，样件通常按7-10个工作日评估，小批量按10-15个工作日规划。复杂外观和完整检测会让交期相应增加。

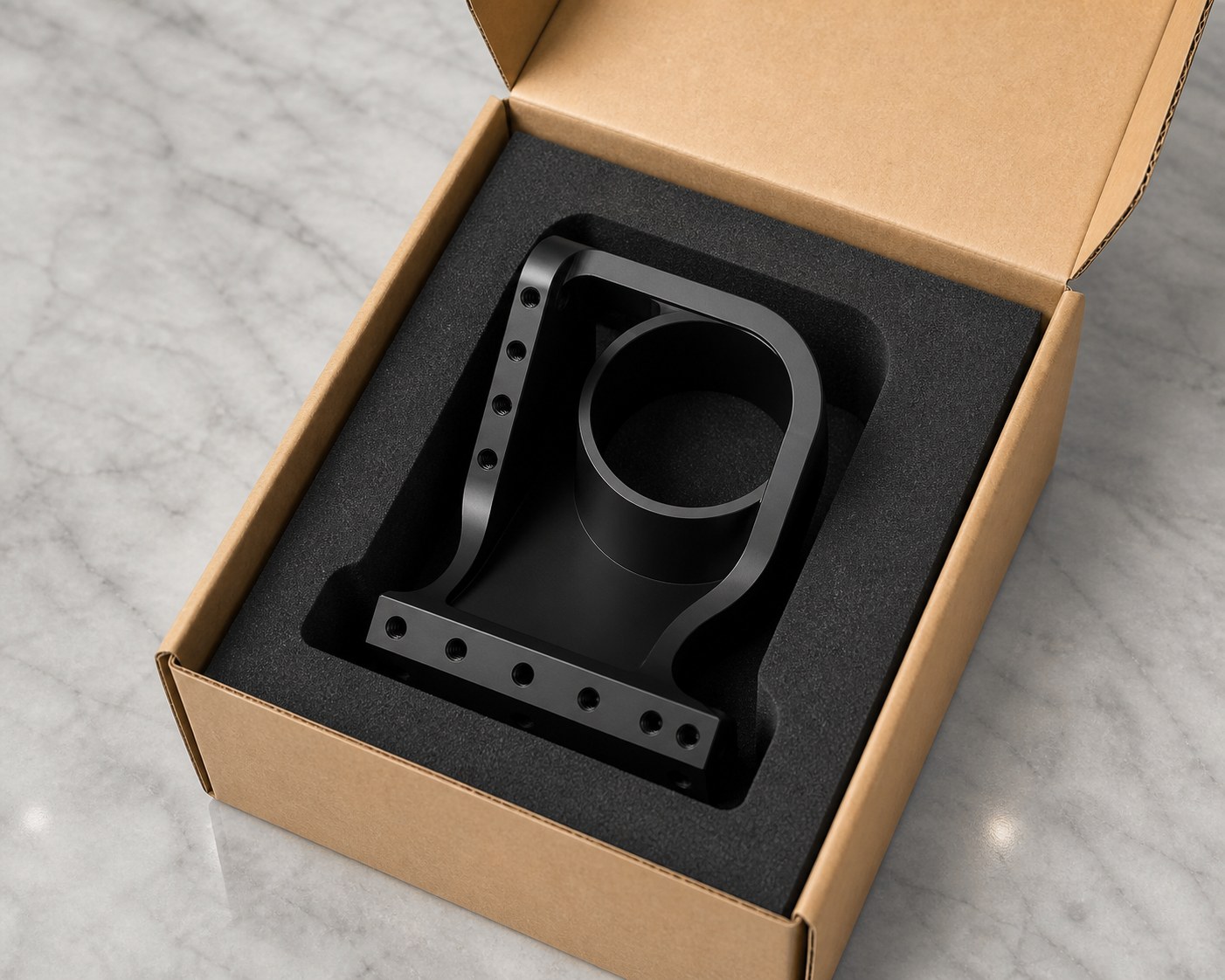

包装交付：开口支架采用仿形泡棉承托，保护大孔端面和黑色外观。
包装采用仿形泡棉承托底面和大孔区域，避免立面和孔口受冲击。莱图加出货前会确认孔内清洁和黑色面状态，减少客户收货后的装配阻力。
案例小结
四轴模组座的加工价值，体现在开口结构加工后仍然能守住大圆孔、侧孔和底面基准。看清这一点，才能避免把它当普通支架处理。
这个案例适合展示莱图加在机器人关节结构件上的工程能力：基准判断、装夹控制、黑色外观处理和交付节奏都要闭环。
