二轴轴承法兰是典型的薄盘类关节零件。客户装配时关注的是轴承能不能顺利落位、螺钉孔能不能均匀锁紧，而加工端要提前处理好薄盘变形、孔阵角度和减重槽边缘。
从装配角度看，它的中心孔比外观更重要
这件法兰采用6061铝合金，黑色阳极氧化交付。主体是薄盘结构，中间有轴承定位区域，外圈分布多个安装孔，盘面上还设计了减重开窗和局部筋条。
莱图加评审这类法兰时，会先把中心轴承位作为主基准看待。外圈孔阵、减重槽和端面处理，都要围绕这个定位关系展开，而不是单独追求某个区域加工得漂亮。

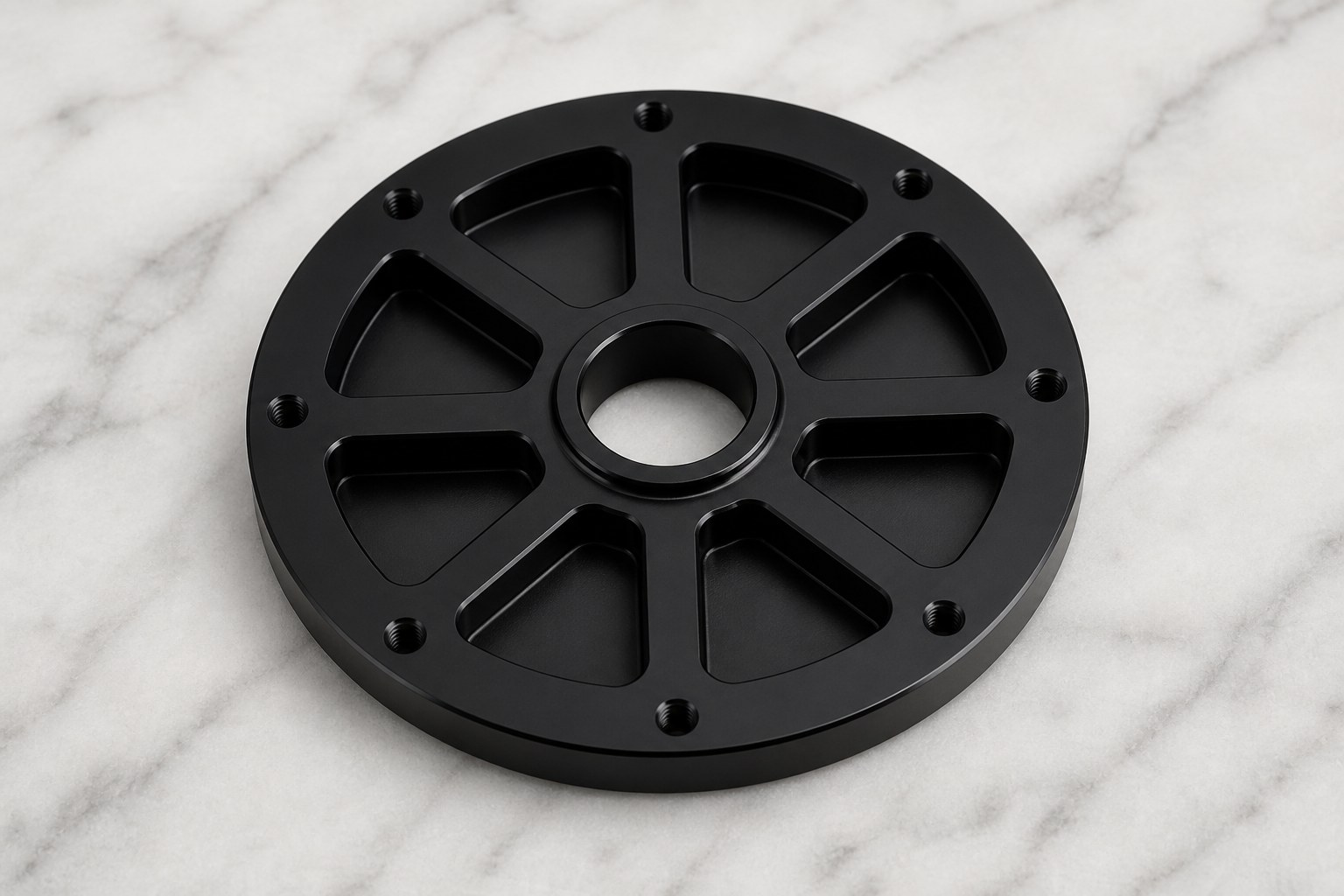

产品展示：二轴轴承法兰的中心孔、减重槽、外圈孔阵和黑色阳极表面。
轴承位、孔阵和减重槽会互相影响
轴承位对孔径、圆度和端面垂直关系敏感，外圈孔阵则决定锁付后的受力是否均匀。减重槽减轻了重量，但也降低了局部刚性，粗加工后容易带来轻微释放。
这类薄盘件如果一侧去料过快，端面容易产生微翘。即使单孔尺寸合格，装配时仍可能因为平面或角向关系偏差产生锁紧不均。
工艺安排：先留余量释放，再精加工功能面
加工时，莱图加会先控制两面平行和中心定位，再开粗减重槽及外形，关键轴承位和外圈孔阵保留精加工余量。这样做可以把去料后的结构变化留在精加工前。
中心孔、外圈孔阵和端面通常安排在稳定基准下完成。减重槽边缘需要小刀清角和统一倒角，避免喷砂阳极后出现明显亮边或毛刺残留。
薄盘装夹的核心，是不让端面被压出假平面
薄盘法兰夹紧后很容易形成“机上平、松开翘”的状态。夹具支撑如果只落在局部，端面加工读数好看，实际交付时平面状态可能不稳定。
莱图加会采用均匀支撑和分段压紧，必要时通过松夹复测确认端面状态。检测轴承位时，也要看松夹后的孔径、圆度和与端面的关系。

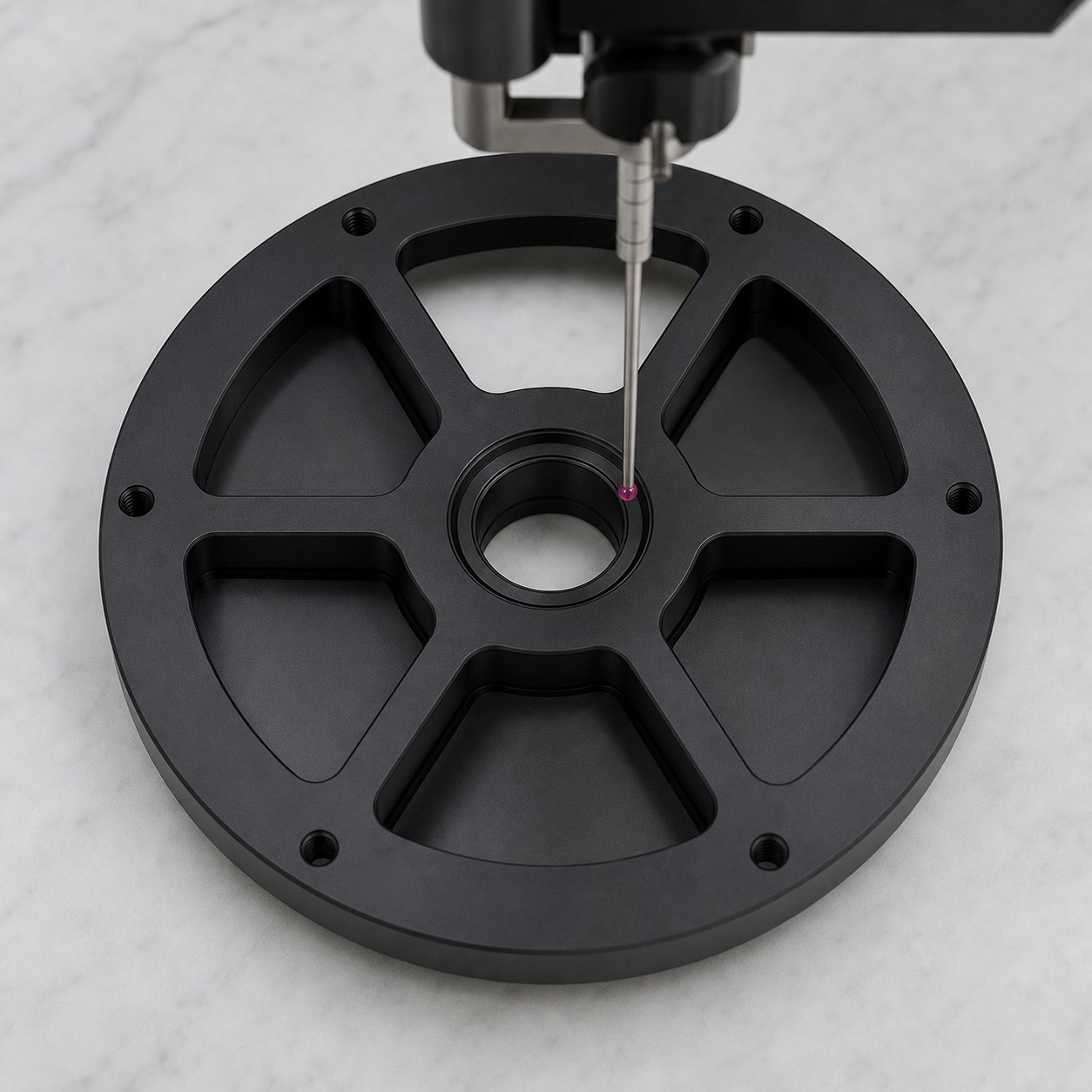

质检特写：中心轴承位、孔阵角度和减重槽边缘需要重点复核。
黑色外观细节，往往集中在槽边和孔口
减重槽边缘、沉孔口和中心孔口都是黑色阳极件容易暴露问题的位置。毛刺没有处理干净，阳极后会形成亮线；孔内清洗不到位，也会影响客户装配手感。
表面处理前需要完成全周倒角、孔口去毛刺和清洗，处理后再复查色泽、孔口、槽边和关键配合位。对轴承法兰来说，外观和装配并不是两件事。
检测重点：中心基准和孔阵关系要一起看
首件检测建议覆盖中心轴承位、端面平面、外圈孔阵位置、减重槽边缘、孔口倒角、螺纹通止和黑色外观。中心孔到外圈孔阵的关系，是这件零件的核心控制点。
批量阶段重点跟踪刀具磨损对孔径和槽边状态的影响。若客户对轴承位有压装要求，建议用实配件或模拟检具辅助确认。
交期与交付方式
这类6061黑色阳极氧化轴承法兰，样件通常按5-8个工作日评估，小批量按8-12个工作日规划。若需要较完整的孔位检测报告，交期需给检测节拍预留空间。

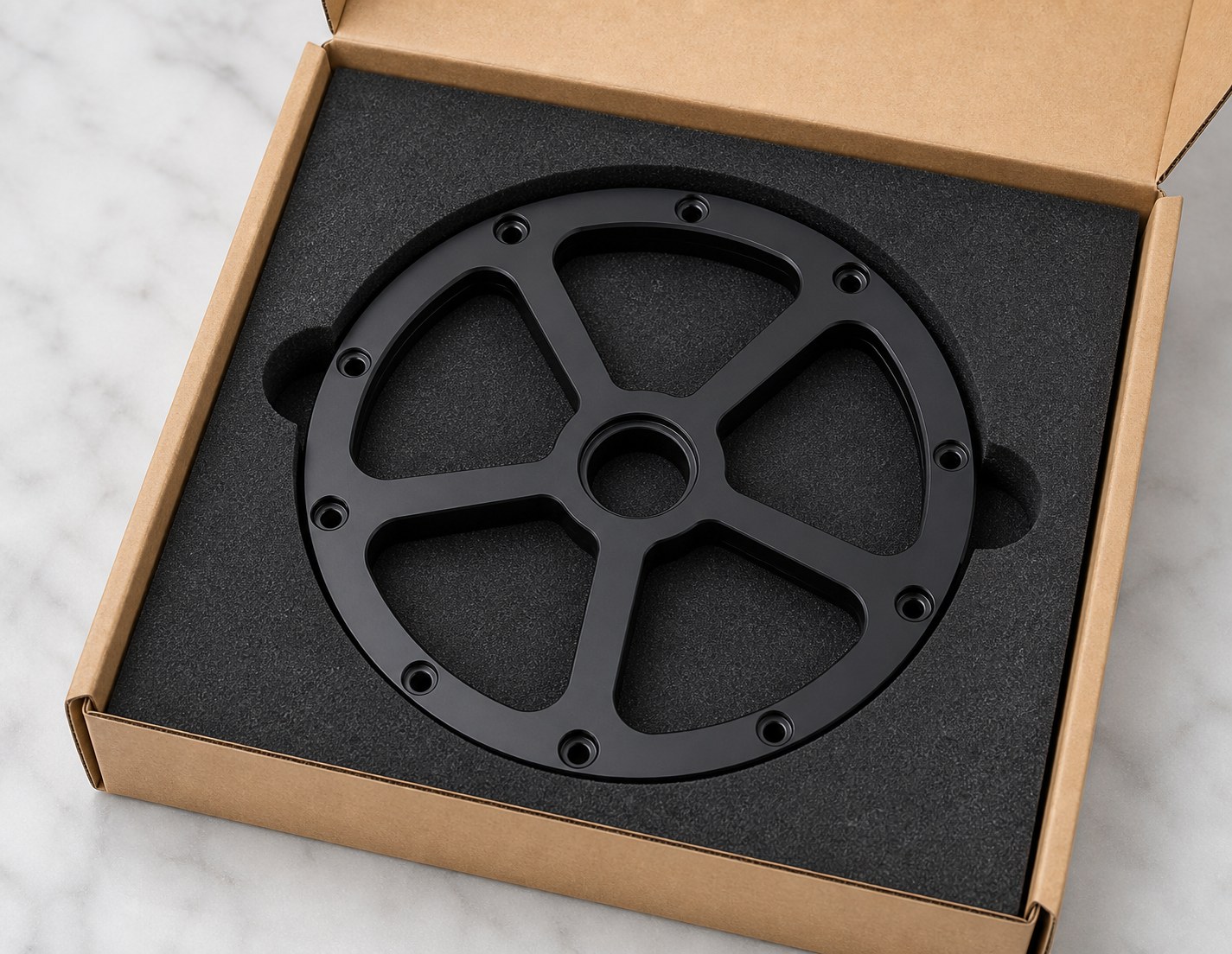

包装交付：薄盘法兰使用定制泡棉承托，避免端面与孔口擦伤。
包装时，薄盘法兰不建议多件叠放。莱图加会采用单件泡棉卡位，保护端面、中心孔和黑色外观面，减少运输过程中的微擦伤。
案例小结
二轴轴承法兰的加工重点，是用稳定基准把中心孔、外圈孔阵、端面和减重槽串起来。只看外形，容易低估薄盘变形和孔阵关系的风险。
这个案例也很适合让客户理解：机器人关节薄盘件的质量，不只来自机台精度，更来自工艺顺序、装夹支撑、过程检测和最终包装。
