二轴模组座的侧窗不是一个简单开口。窗口打开以后，零件刚性、侧孔阵列和竖向圆筒腔之间的关系都会变敏感，加工顺序也要跟着调整。
侧窗一开，工艺判断就变了
这件零件的评审重点，我不会先放在窗口尺寸上，而是看窗口打开后剩余壁厚还能不能支撑后续加工。侧窗用于减重、避让或布置空间，但它也会改变整个零件的受力状态。
产品采用6061铝合金，喷砂后黑色阳极氧化交付。莱图加会先看竖向圆筒腔、上下端面和侧孔阵列之间的基准链，再决定窗口放在哪个阶段加工。

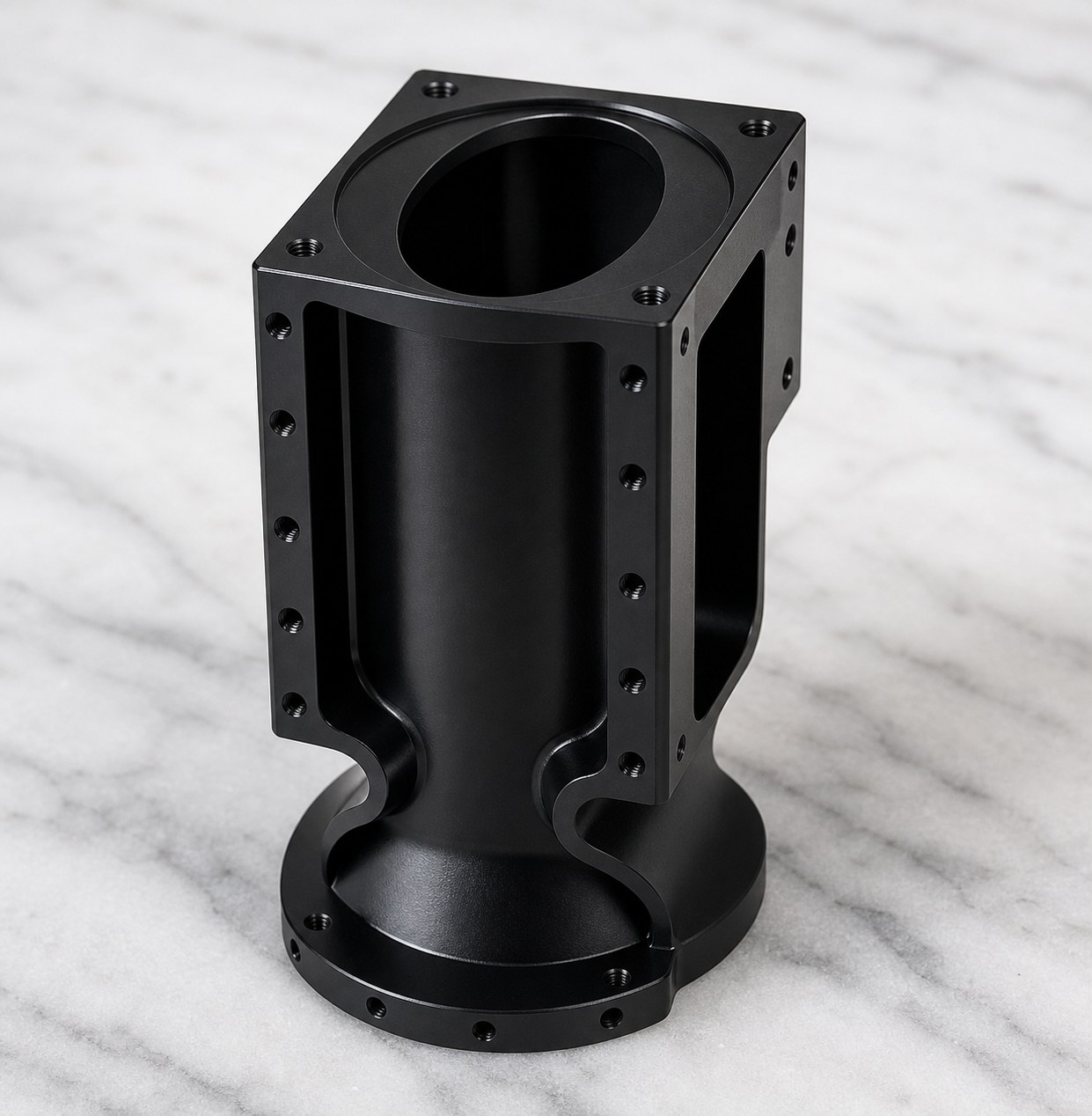

产品展示：二轴模组座的竖向圆筒腔、侧窗结构、侧孔和下部法兰。
圆筒腔、侧孔阵列和上下端面，要先确定主从关系
圆筒腔通常是装配的核心，侧孔阵列用于锁付或连接，上下端面负责贴合。如果这三者没有共用稳定基准，客户装配时可能出现孔能锁上，但整体姿态不正的问题。
工程师评审时，要先决定哪些特征必须跟圆筒腔走，哪些特征可以在二次定位下完成。这个顺序会直接影响后面的加工风险。
加工顺序不能抢快，侧窗要等结构状态稳定后再精修
如果早早把窗口开完，零件局部刚性会下降，后面加工上部大孔和侧孔时更容易出现振纹或微小让刀。
莱图加通常会先粗加工释放主要余量，保留圆筒腔、端面和窗口边缘精加工余量。待结构状态更稳定后，再精修窗口、侧孔阵列和孔口倒角。
装夹释放后的变化，主要会出现在窗口和薄壁区域
这类模组座不是所有地方都一样硬。窗口附近、侧壁和下部法兰的受力状态不同，强行压紧会让局部形位关系产生变化。
装夹时要让支撑落在稳定区域，同时避开容易变形的薄壁。加工中途如果发现窗口边缘振纹或端面状态变化，就要及时调整切削量和刀路。

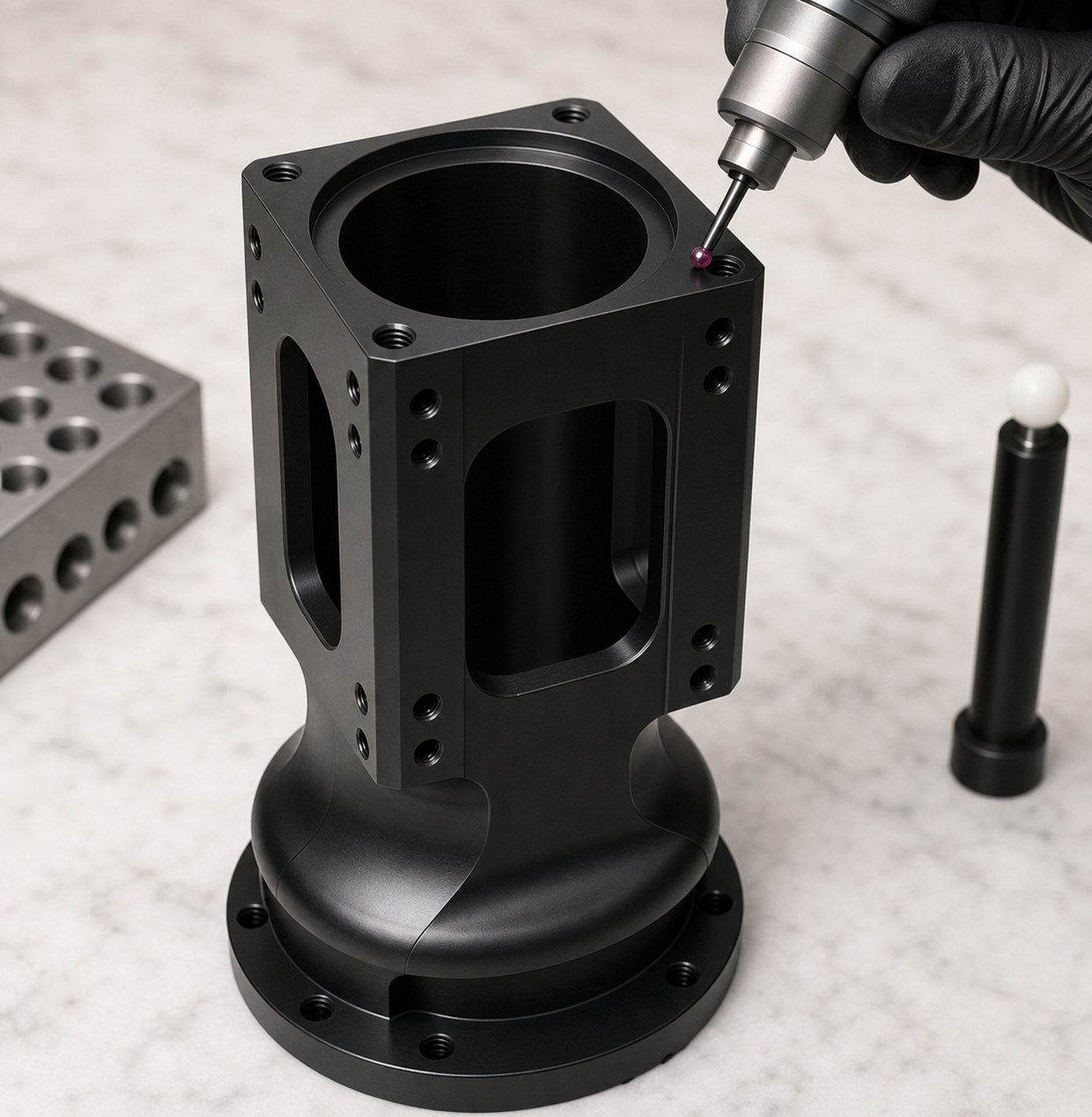

质检特写：上部大孔、侧孔阵列和端面基准需要重点复核。
孔口、窗口边缘和黑色外观，要在氧化前先处理干净
侧窗边缘、侧孔孔口和上部大孔，是黑色阳极后最容易被客户看到的位置。毛刺、残屑和亮边不处理，表面处理后会更显眼。
莱图加会在进表面处理前完成全周去毛刺、内腔清洁和外观预检。氧化后再检查窗口边缘是否有亮边、孔内是否有残留，以及黑色面是否一致。
检验要前置，侧孔不能脱离圆筒腔去测
首件检测建议覆盖上部大孔、竖向圆筒腔、上下端面、侧孔阵列、窗口尺寸、法兰孔位、螺纹通止和黑色外观。关键是圆筒腔与侧孔之间的相对位置。
批量阶段，莱图加会重点关注侧窗区域振纹、孔口毛刺和装夹重复性。只测单孔尺寸，不足以判断这类模组座的装配风险。
交期评估不能只看机加工时间
这类6061黑色阳极氧化二轴模组座，样件通常按7-10个工作日评估，小批量按10-15个工作日规划。若客户要求三坐标报告或外观等级，需要额外预留时间。

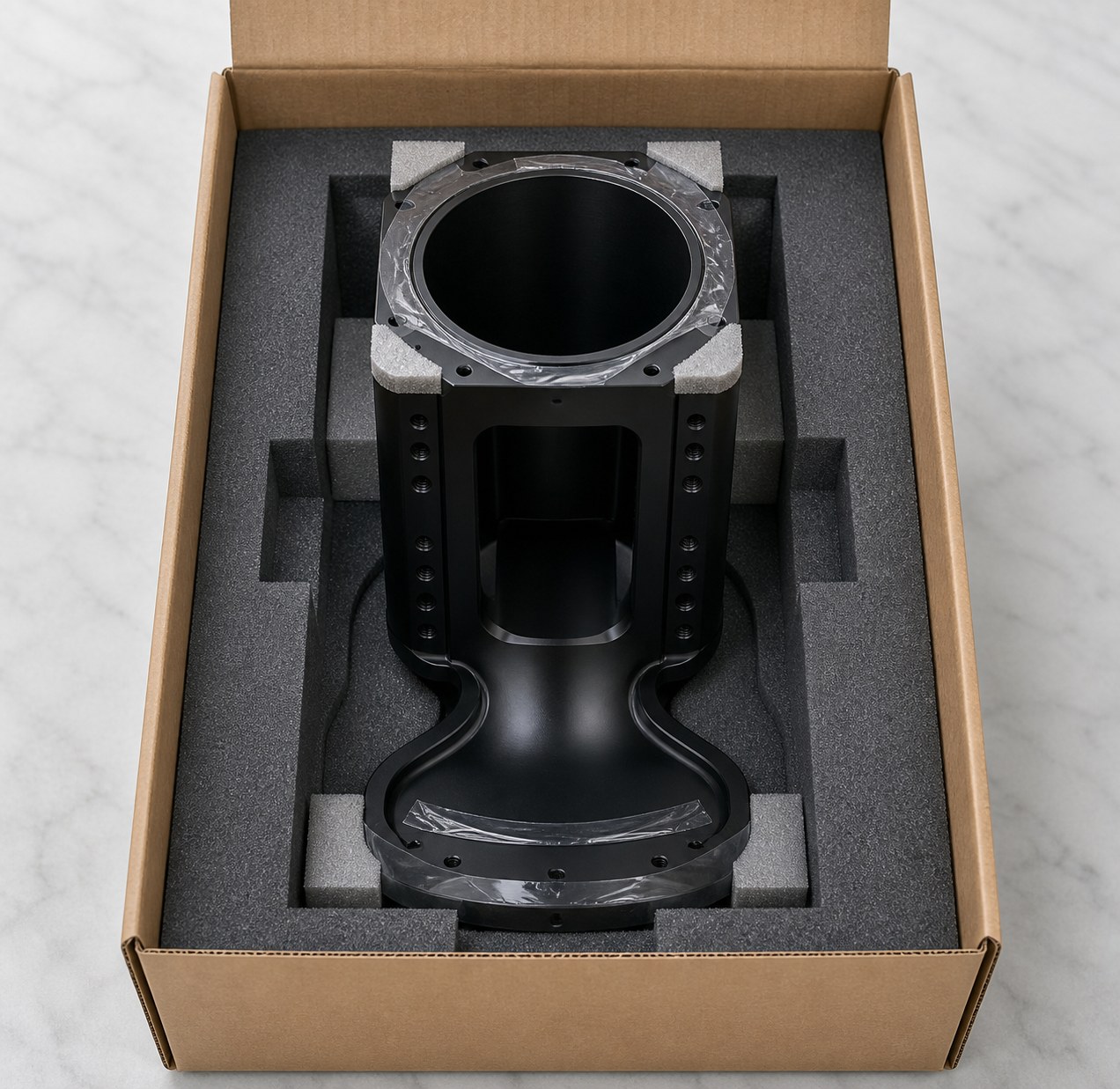

包装交付：竖向模组座采用定制泡棉保护孔口、侧窗和黑色表面。
莱图加会把材料、CNC、清洗、表面处理、复检和包装分开排期。窗口结构越多，越不能把所有风险压到最后一天。
这个案例给我们的加工判断
二轴模组座的难点不是窗口本身，而是窗口打开以后，圆筒腔、端面和侧孔阵列还能不能稳定保持关系。
这种零件能体现供应商有没有把加工顺序、刚性变化和表面处理放在同一条工艺链里考虑。
