这件二轴摆臂法兰很适合做案例，因为它不是一个单纯的圆盘。盘面上有放射筋、减重开窗、中心孔组和外圈孔阵，任何一个局部处理不好，都会影响装配和外观。
摆臂法兰要先看力和孔，再看外形
盘式摆臂的功能通常和关节转动、连接和轻量化有关。中心孔组决定定位关系，外圈孔阵负责锁付，放射筋和开窗则在减重和刚性之间取得平衡。
苏州加非猫精密制造技术有限公司（莱图加）在评审时，会先确认客户对黑色外观、孔组关系和装配面状态的要求，再规划加工顺序和检测节点。

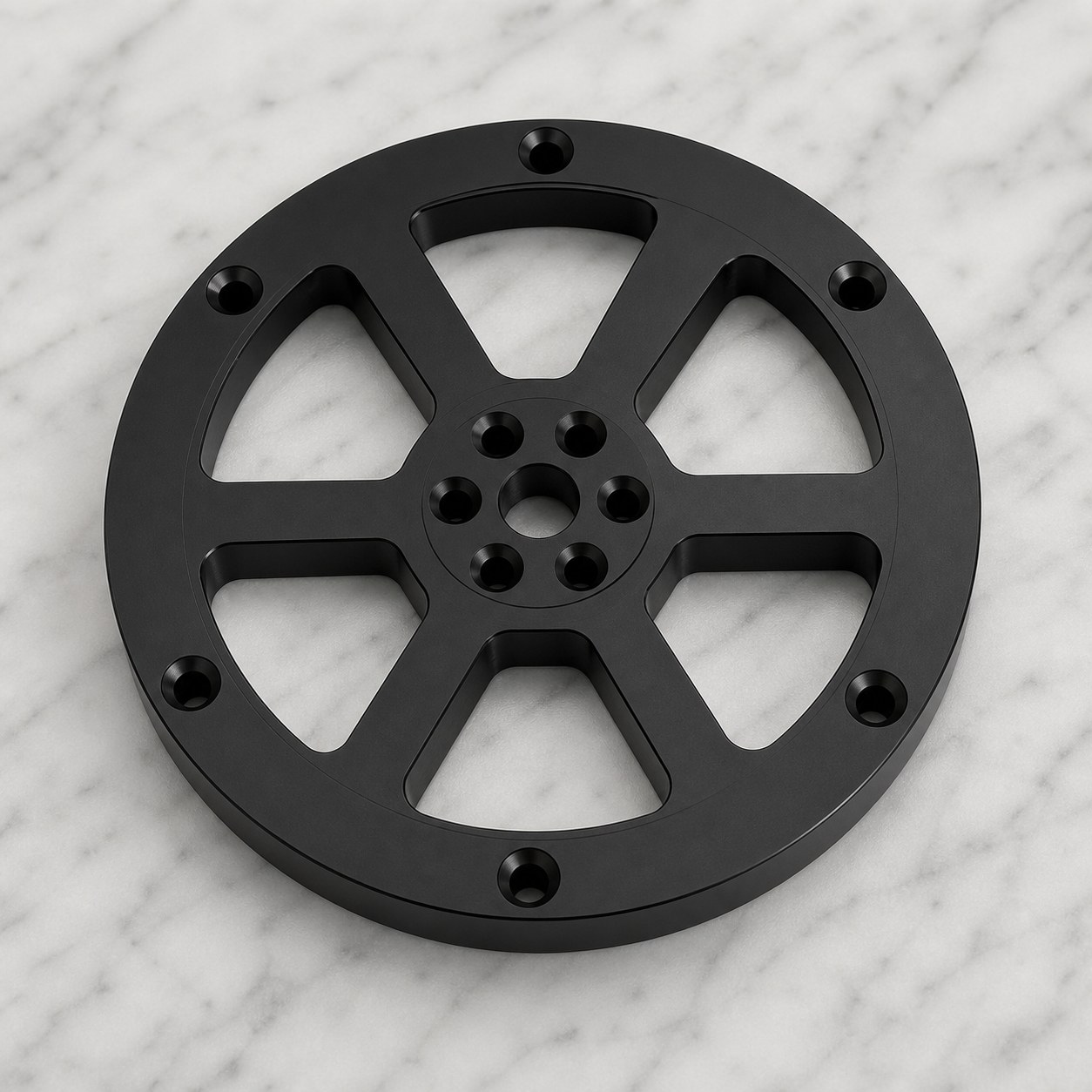

产品展示：二轴摆臂法兰的中心孔组、放射筋条、外圈孔阵和减重开窗。
放射筋让零件变轻，也让加工更敏感
减重开窗越多，盘面越容易在去料后释放。放射筋两侧如果刀路不均，局部容易出现振纹或尺寸轻微漂移。黑色阳极氧化后，这些差异会更明显。
中心孔组和外圈孔阵之间的角向关系也要注意。孔阵错位不一定在单件外观看得出来，但客户装配时会直接反映在螺钉锁付和关节位置上。
加工策略：中心先定，开窗后修，孔阵最后闭环
莱图加通常会先建立盘面和中心基准，粗加工开窗与外形时保留一定余量，等结构释放后再精修中心孔组和外圈孔阵。
开窗内侧采用稳定刀路清角，避免槽底残留台阶。孔口倒角保持一致，既要利于装配，也要避免阳极后出现明显亮边。
装夹问题藏在薄盘和平面里
这类摆臂法兰表面积大、厚度相对有限，夹紧力过大就可能影响盘面平面。加工完成松夹后，如果端面轻微回弹，中心孔组和外圈孔阵的关系也会随之变化。
莱图加会优先选择均匀支撑，减少局部悬空。首件加工后要做松夹复测，确认盘面、中心孔和孔阵关系稳定，再推进后续数量。

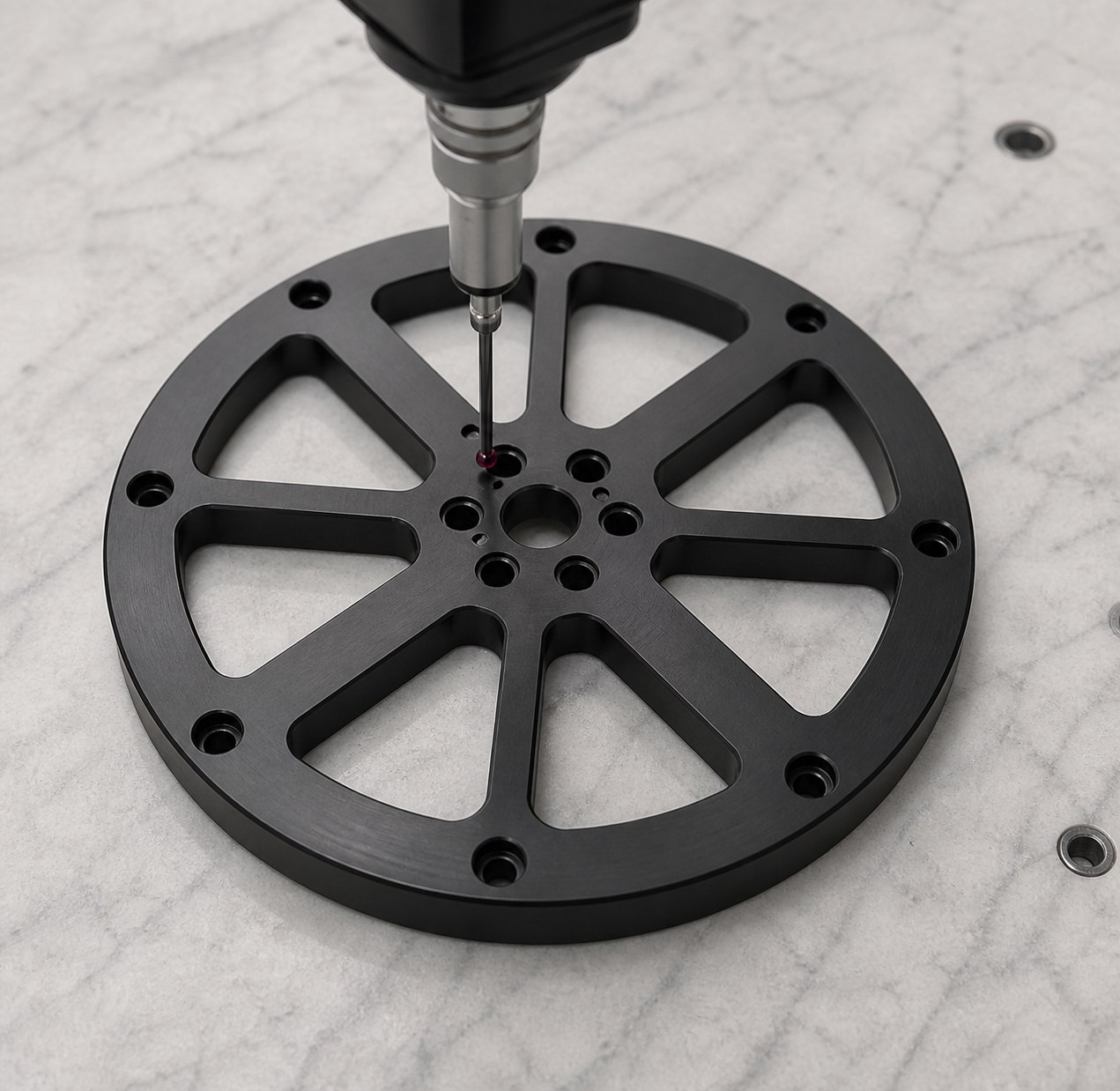

质检特写：中心孔组与外圈孔阵关系需要在统一基准下确认。
黑色阳极件最怕槽边粗糙和孔口亮线
放射槽边缘多，孔口也多，去毛刺质量会直接影响客户验收。尤其是黑色外观件，槽边局部发亮、孔口残留毛刺都会显得很明显。
表面处理前，莱图加会先完成槽边统一倒角、孔口清理和表面预检；阳极后再复查色泽、毛刺和孔内残留，确保零件能进入装配验证。
检测思路：孔组关系比单孔尺寸更有价值
首件检测建议覆盖中心孔组、外圈孔阵、盘面平面、槽边状态、筋条宽度、孔口倒角和黑色外观。对于摆臂法兰，中心到外圈的角向关系尤其关键。
若客户已有装配件，建议用模拟装配或定位销辅助验证。这样能比单纯尺寸表更快暴露孔位关系和装配手感问题。
交期与包装安排
这类铝合金黑色阳极氧化摆臂法兰，样件一般按5-8个工作日评估，小批量按8-12个工作日规划。若需要外观等级确认或全孔位检测，交期要随检测内容调整。

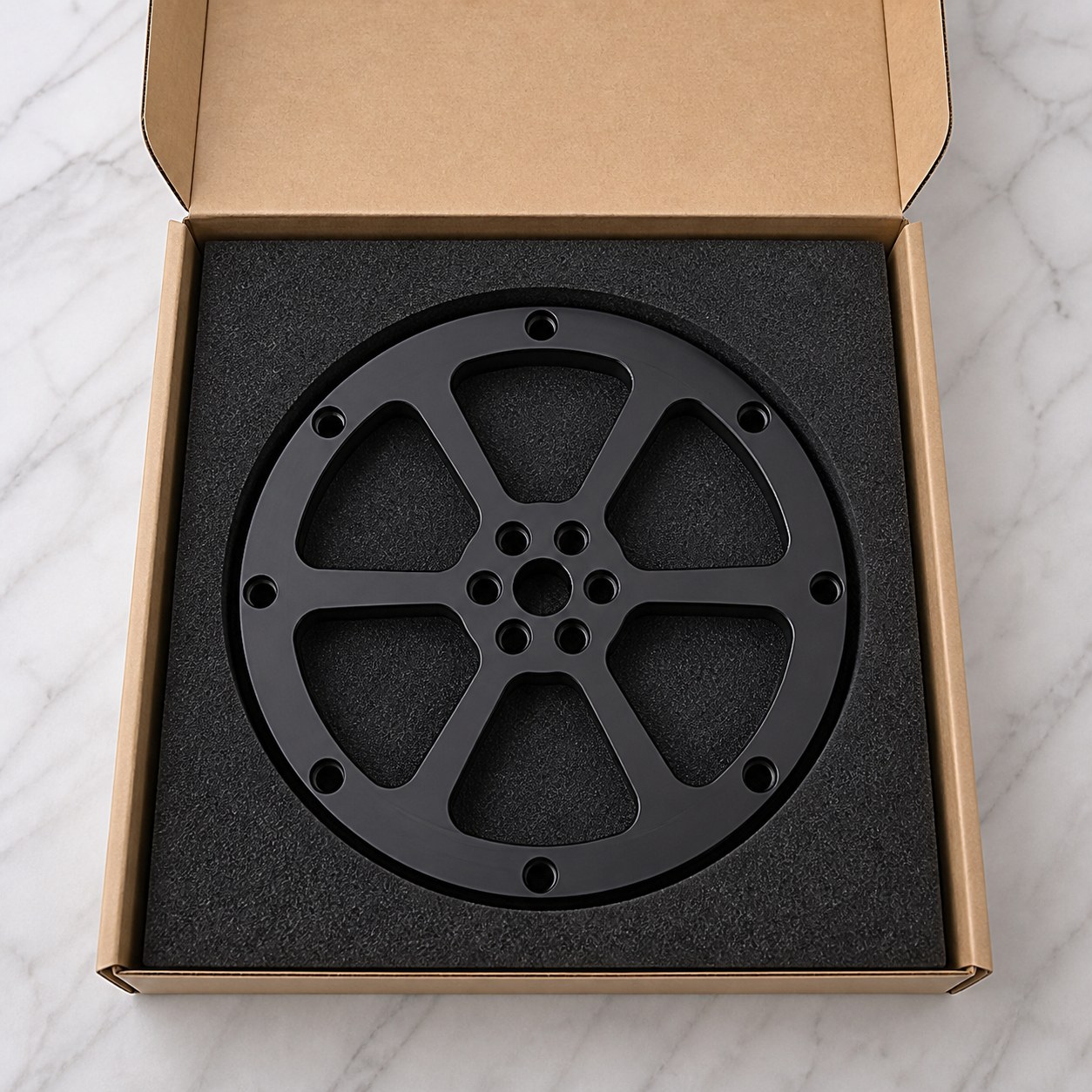

包装交付：盘式摆臂法兰单件定位，保护槽边和黑色外观。
包装上采用单件泡棉支撑盘面，避免槽边、中心孔和黑色表面互相摩擦。莱图加会把包装确认放到出货前检查项里，而不是只看数量是否齐套。
案例小结
二轴摆臂法兰的核心，是在轻量化开窗以后仍然守住中心孔组、外圈孔阵和盘面平面。它看起来规整，实际很考验工艺细节。
这类案例能很好体现莱图加对机器人关节零件的理解：既要把孔和面加工准，也要让客户拿到手时外观干净、包装可靠、交期可控。
