七轴底座这类零件，外观看起来像一个黑色圆筒法兰，但在机器人关节里它承担的是定位、连接和承载。加工时真正要守住的，是内腔轴线、端面孔系和外壳安装面之间的关系。
先按关节基座看，而不是按普通圆筒件看
这件底座采用6061铝合金，黑色阳极氧化交付。主体由圆筒内腔、前端法兰、环形安装孔、侧壁减重筋和后端安装边组成，功能上更接近机器人关节的基准件。
苏州加非猫精密制造技术有限公司（莱图加）评审这类零件时，第一步会先判断哪个面承接模组、哪个端面负责贴合、哪组孔负责锁付。只有把装配链条想清楚，后面的加工顺序才不会乱。

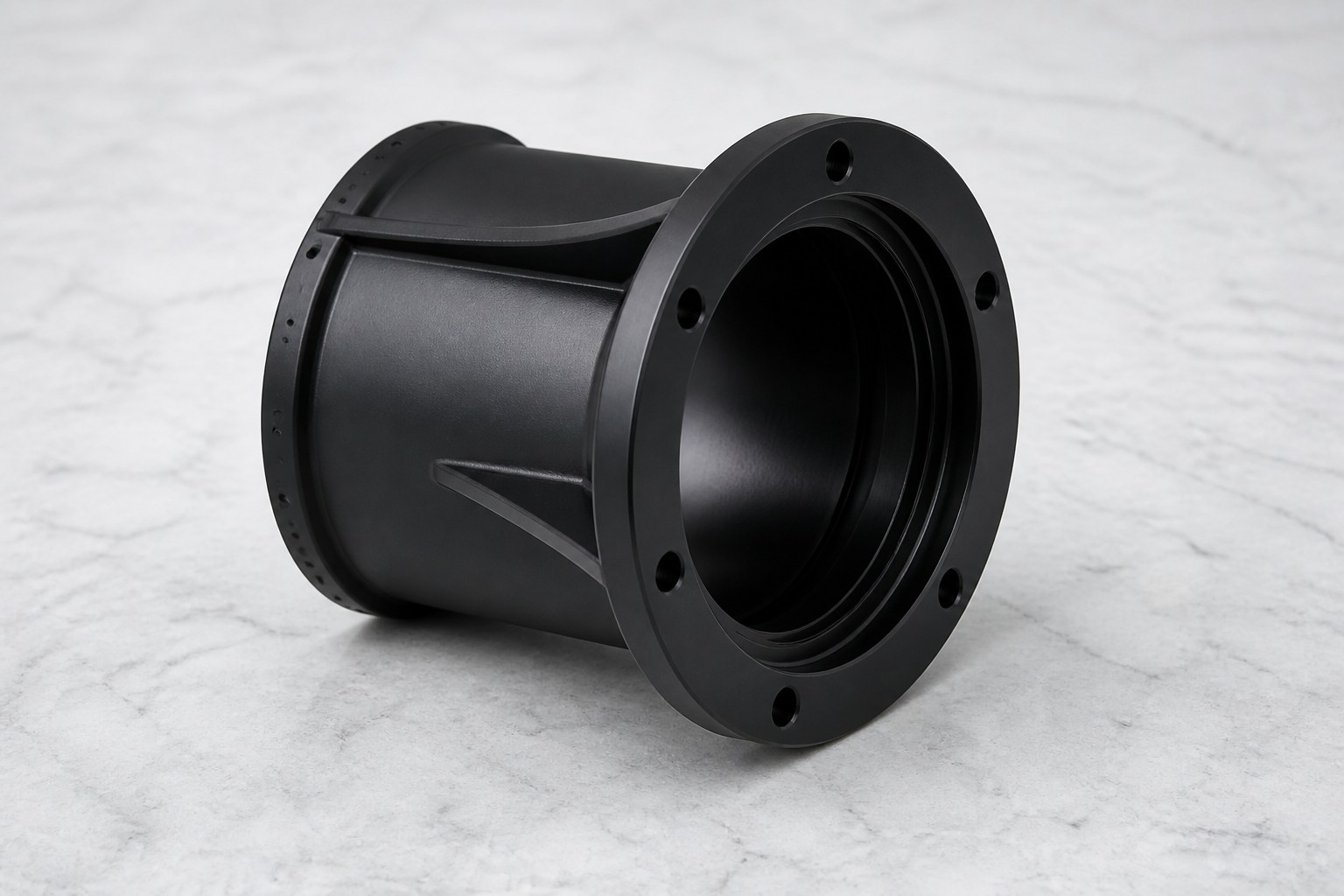

产品展示：七轴底座的圆筒内腔、端面法兰、孔系和加强筋结构。
内腔轴线和端面孔系，是这件底座的主线
圆筒内腔如果出现锥度、圆度或同轴偏差，关节模组装入后会先反映在贴合和旋转姿态上。端面孔系看似只是锁螺钉，但它必须围绕同一轴线分布，否则锁紧后容易把端面拉偏。
侧壁筋位和减重槽也不能只看外观。它们会影响局部刚性和黑色阳极后的视觉一致性，筋位根部如果残留刀纹或毛刺，装配和外观验收都会受影响。
加工路线：先稳筒体，再精端面和孔
莱图加通常会先建立圆筒外形、端面和内腔的主基准，粗加工阶段保留关键余量，让大部分切削应力在精加工前释放。内腔、法兰端面和外圆关系稳定后，再进入孔系和局部筋位精修。
端面孔系尽量在同一定位状态下完成，减少二次装夹带来的角向误差。孔口倒角不宜过大，既要去毛刺，也要保留螺钉贴合和端面外观。
装夹难点在圆筒受力，不能为了压紧把筒体压变形
圆筒类基座如果夹持方式过强，机上尺寸可能合格，松夹后内腔和端面状态却发生变化。特别是带筋位和薄壁区域的结构，受力不均会让圆度和端面平面产生偏差。
这类零件需要用软爪、端面支撑或专用定位块分散夹持力。莱图加会在粗加工后增加松夹复核，确认内腔和端面状态，再安排后续孔系加工。

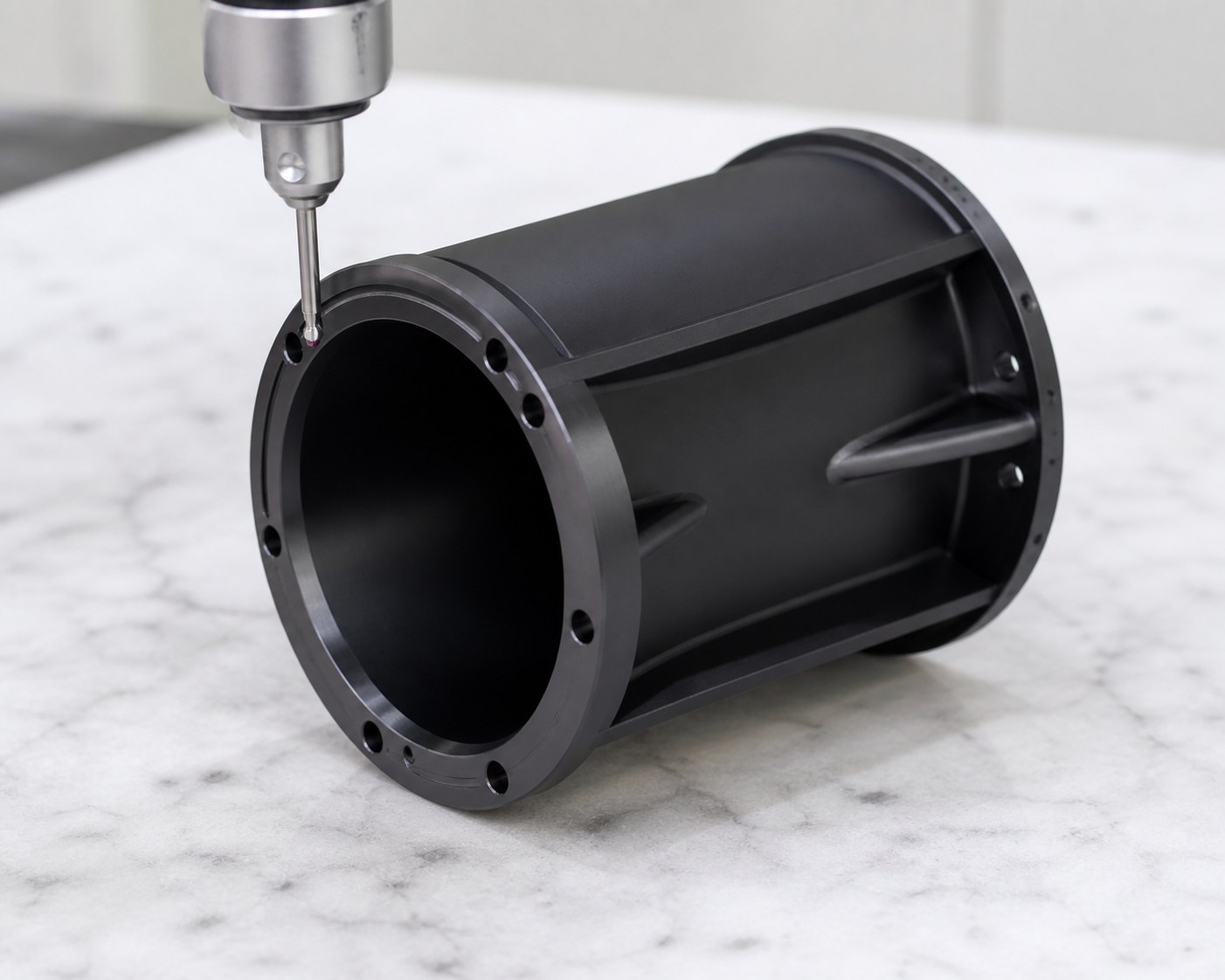

质检特写：端面孔系与内腔同轴关系是首件确认重点。
黑色阳极前的细节处理，比很多人想得更关键
黑色阳极氧化不会掩盖孔口毛刺和划伤，反而会让亮边、压痕和局部刀纹更明显。圆筒底座孔位多、边缘多，处理不好会直接影响客户第一眼的质量判断。
表面处理前，莱图加会重点确认内腔清洁、端面毛刺、孔口倒角和筋位根部状态；氧化后再复查色泽、孔内残留和关键尺寸，避免客户装配前再做二次清理。
检测要覆盖关系尺寸，不能只看单个孔
首件检测建议覆盖内腔孔径、圆度、端面平面、法兰孔位置、孔口倒角、侧壁筋位、外观面和螺纹通止。真正影响装配的是内腔轴线、端面和孔阵之间的组合关系。
批量阶段则要跟踪刀具磨损、夹具重复定位和表面处理后的孔口状态。圆筒基座一旦出现批量圆度漂移，后段装配验证会很被动。
交期与包装：样件要给氧化和复检留时间
这类6061黑色阳极氧化七轴底座，样件通常建议按7-10个工作日评估，小批量按10-15个工作日规划。实际交期会根据数量、检测项目、表面处理排期和客户确认节奏调整。

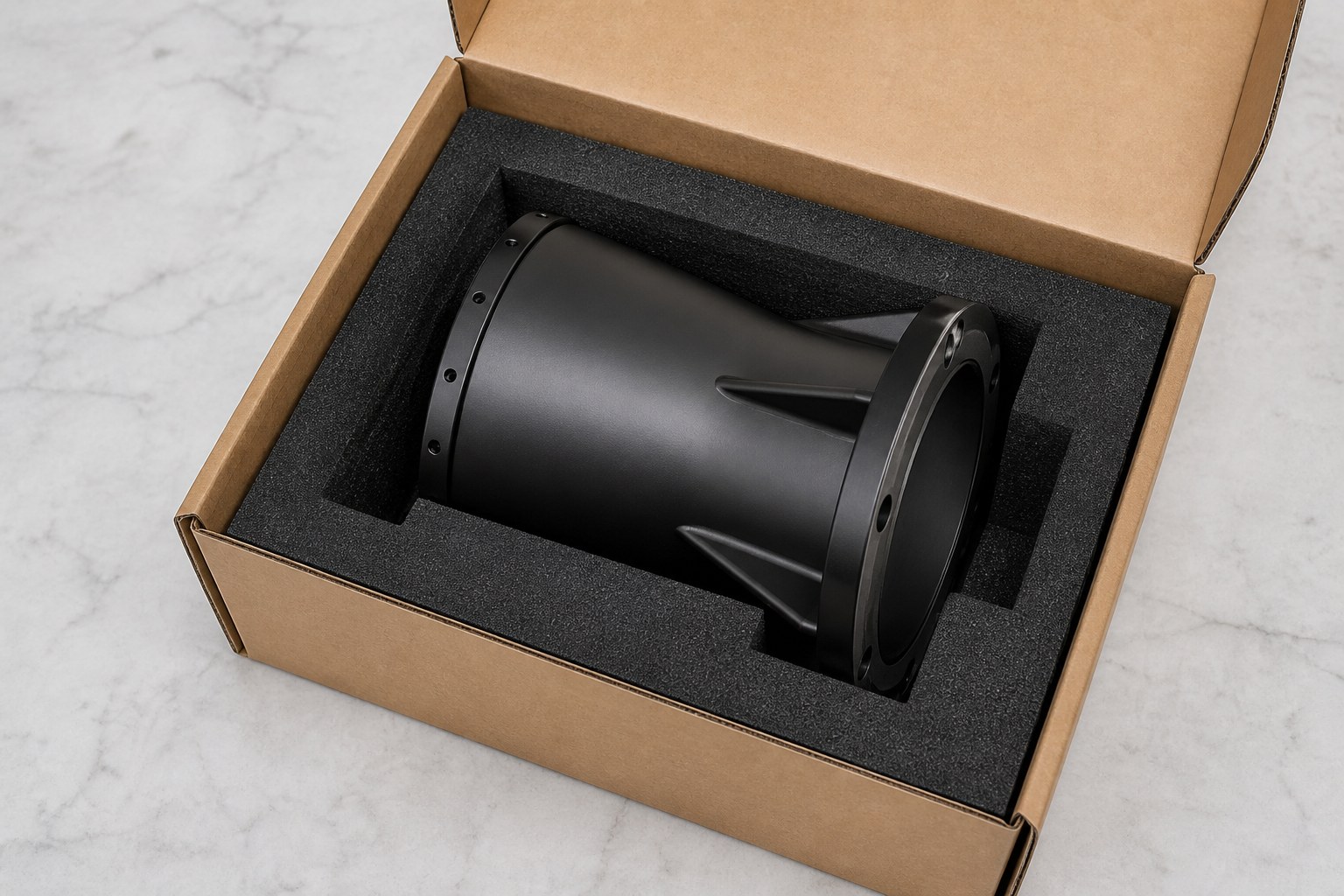

包装交付：圆筒基座采用仿形泡棉定位，保护孔口和黑色外观面。
包装上建议单件仿形泡棉固定，避免圆筒内腔、端面孔口和黑色外观面在运输中碰伤。对机器人关节零件来说，包装不是最后的形式动作，而是交付质量的一部分。
案例小结
七轴底座的难点不是把外形加工出来，而是让圆筒内腔、端面孔系、筋位和黑色阳极外观在交付时仍然保持稳定状态。
莱图加在这类项目中的价值，是把装配基准、加工顺序、检测节点和包装保护提前纳入方案，让客户更快进入试装和小批量验证。
