六轴模组座的加工评审，不能被曲面外形带着走。曲面只是结果，真正的主线是圆筒腔轴线、侧壁孔和安装底面之间的空间关系。
曲面件先找主轴线，不要先被外形吸引
这件零件有圆筒腔、曲面外壁、U形槽和侧壁孔，外形信息很多。工程师评审时反而要先收住视线，找到圆筒腔这条主轴线，再看其他特征怎么跟它发生关系。
产品采用6061铝合金，喷砂后黑色阳极氧化。莱图加会把它当成机器人六轴关节的结构支撑件处理，而不是普通外观壳体。

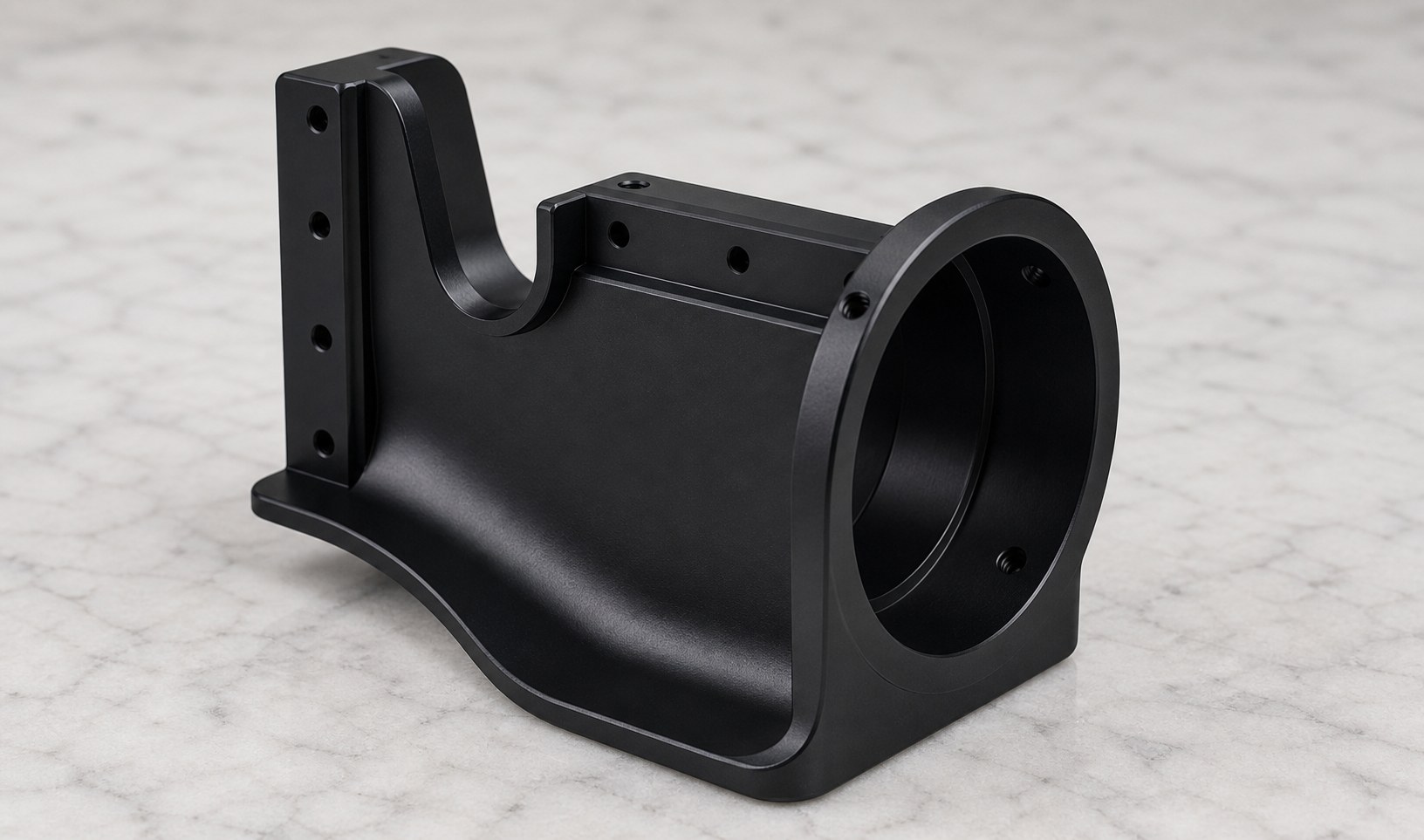

产品展示：六轴模组座的圆筒腔、曲面壳体、U形槽和侧壁孔。
圆筒腔、侧壁孔和安装底面，是这件产品最先要锁定的三处基准
圆筒腔决定关节模组定位，侧壁孔决定连接关系，安装底面决定整件姿态。三者之间如果累计偏差大，客户装配时就会出现孔位能对上但面贴不实的问题。
曲面壳体和U形槽会削弱局部刚性，所以它们不能被当成普通外形特征随便安排。加工顺序要围绕主基准来排。
加工顺序不能抢快，曲面和开口槽要分阶段释放
圆筒腔需要控制内孔尺寸、圆度和内壁刀纹；曲面壳体和U形槽会带来局部振动。一次性去料太多，精加工阶段容易出现微振或端面状态变化。
莱图加通常会先粗加工释放大余量，保留圆筒腔、侧壁孔和安装面精加工余量。曲面区域采用更平稳的刀路，减少接刀痕和振纹。
装夹释放后的变化，曲面壳体比方块件更敏感
曲面壳体的受力不均匀，夹具支撑如果设计不好，机上看着稳定，松夹后侧壁孔与圆筒腔的空间关系可能会变。
装夹时要避开薄弱侧壁，尽量支撑在安装底面和结构强度更好的区域。关键工序后复测圆筒腔和侧壁孔关系，比最终才发现问题更可控。

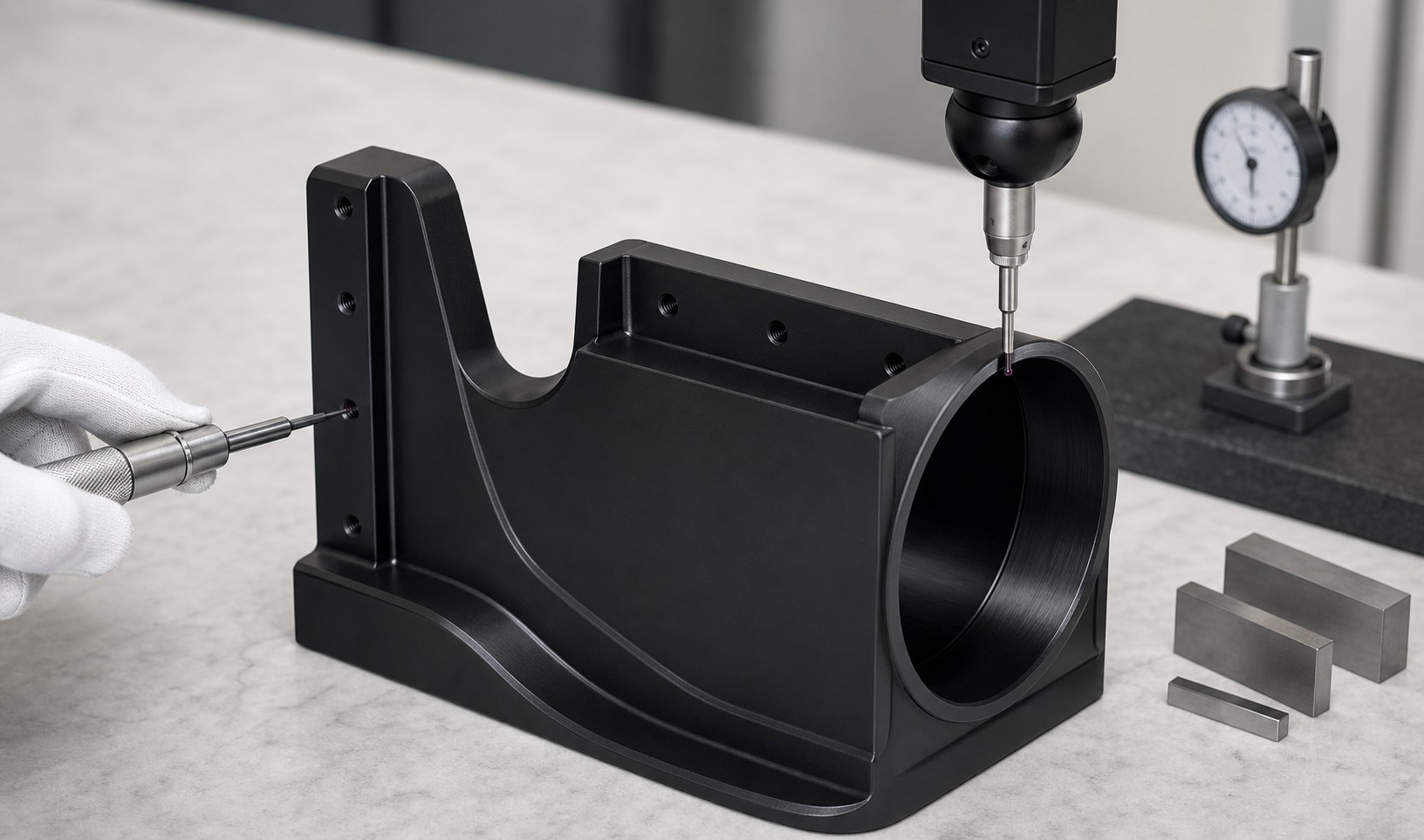

质检特写：圆筒腔内孔与侧壁孔的空间关系重点复核。
孔口、槽边和黑色外观，要在表面处理前先解决
U形槽边、曲面外壁和圆筒腔孔口，都是黑色阳极后容易暴露细节的位置。毛刺、残屑、刀纹和擦伤，表面处理不会替你遮住。
莱图加会在阳极前完成孔口、槽边、内腔和曲面外观检查。阳极后再复检黑色一致性、内孔清洁度和孔口亮边。
检验要前置，侧壁孔不能脱离圆筒腔去判断
首件检测建议覆盖圆筒腔孔径、内壁状态、侧壁孔位、U形槽、曲面壳体轮廓、底部安装面、螺纹通止和黑色外观。关键是圆筒腔与侧壁孔之间的空间关系。
批量阶段，莱图加会关注装夹重复性、曲面刀纹和内孔清洁度。曲面件一旦靠最终检验兜底，返修空间通常很小。
交期评估不能只看机加工时间
这类6061黑色阳极氧化六轴模组座，样件通常按7-10个工作日评估，小批量按10-15个工作日规划。若客户要求内孔全检或外观等级标准，交期需要提前预留。

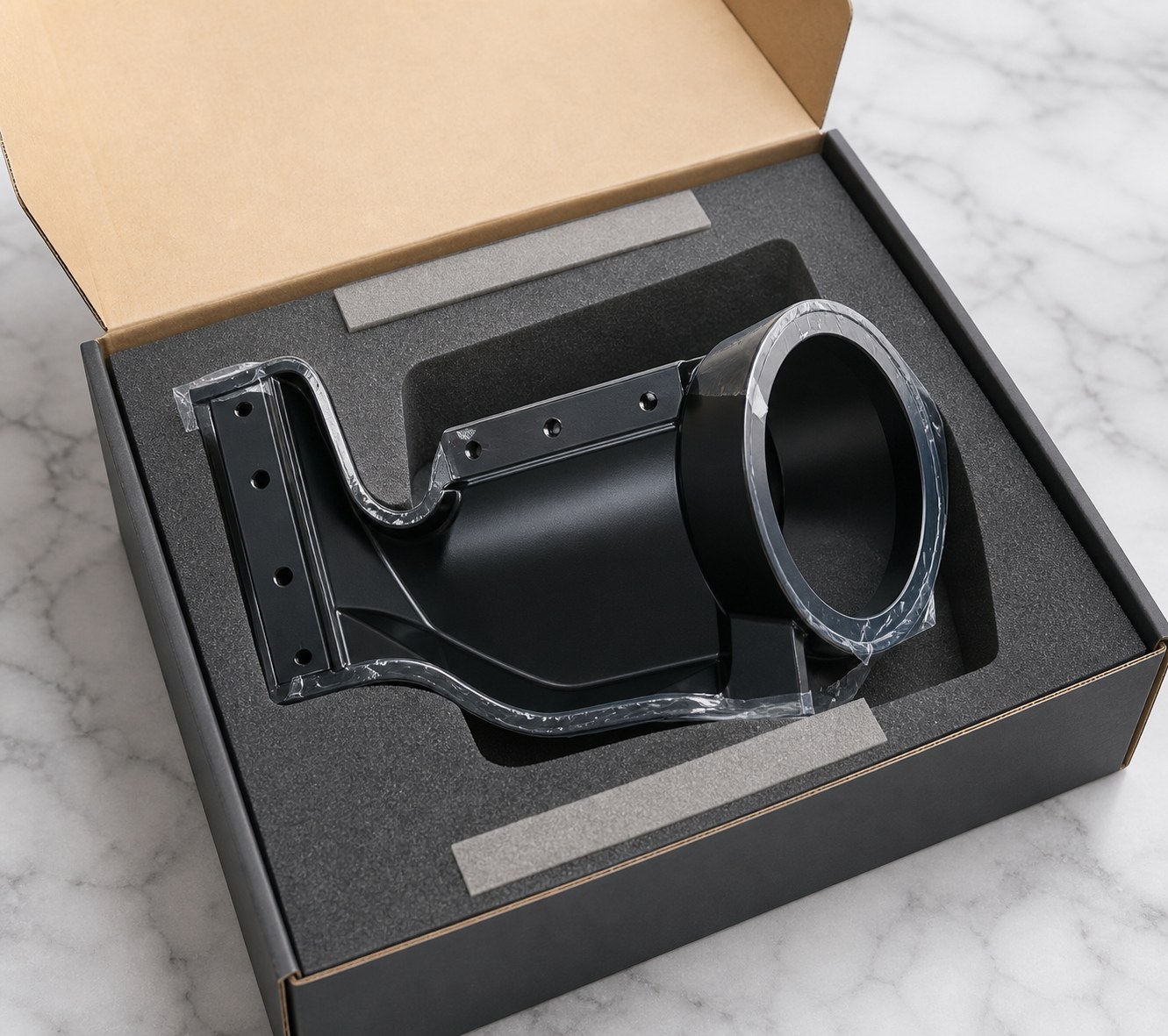

包装交付：曲面壳体采用定制泡棉保护圆孔端面和侧壁。
莱图加会把粗精加工、表面处理、复检和包装拆成节点管理。曲面壳体件不能只按设备加工时间报价期，否则后段风险会被低估。
这个案例给我们的加工判断
六轴模组座的难点集中在圆筒腔、曲面壳体和多面孔位的组合控制。它不是一个靠设备行程就能自然做稳的零件。
真正的加工能力体现在：先找主线，再安排开口、曲面、孔口和表面处理，让客户收到的是能装配验证的零件。
