这类SUS304精密销轴，不能只问外径能不能车准。端面孔系、轴肩同轴和黑色表面处理路线如果没有提前确认，后面很容易出现尺寸合格但装配手感不对的问题。
小销轴先问三件事：定位、锁付、表面路线
普通销轴重点看外径和长度，这件不一样。端面有中心孔和多处小孔，外圆有台阶和轴肩，说明它在机器人关节里不只是穿过一个孔，还承担定位、连接或限位作用。
材料为SUS304不锈钢。莱图加评审时会先把尺寸加工和黑色表面处理拆开看，不能直接套铝合金阳极氧化的经验去判断不锈钢。

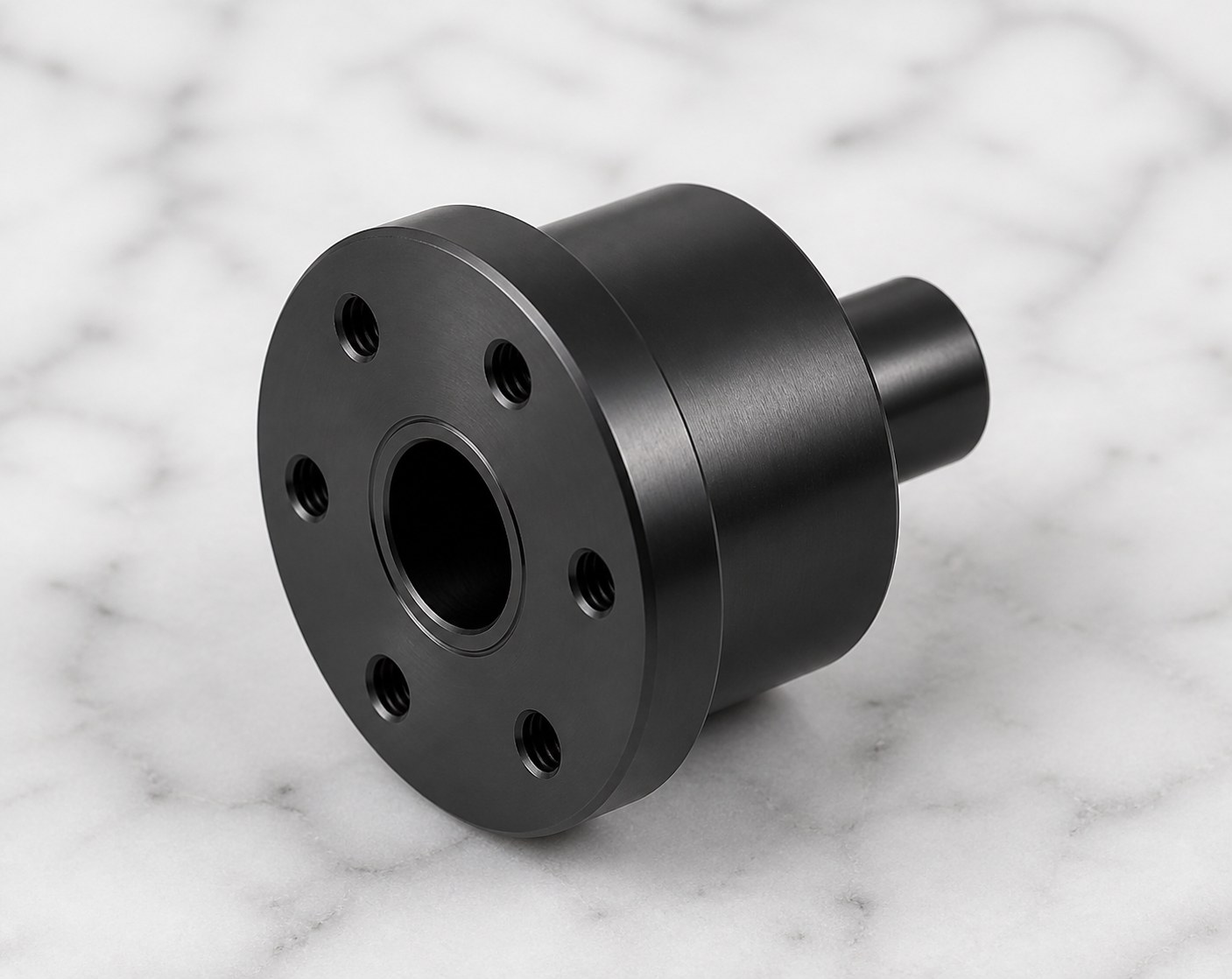

产品展示：SUS304精密销轴的端面孔系、中心孔、轴肩和台阶轴身。
轴肩、中心孔和端面孔系，是这件产品最先要锁定的三处关系
轴肩外圆、中心孔和端面孔系之间存在基准关系。外径单独合格并不代表装配顺畅，端面孔系如果偏离中心基准，锁付后也可能带来偏载。
对这类小轴件，我会先看轴肩是不是承担定位，再看端面孔是不是装配孔或锁紧孔，最后再判断黑色表面处理会不会影响孔径、外径和孔口状态。
加工顺序不能抢快，先用车削把回转基准做出来
SUS304切削负荷比铝合金大，孔内毛刺和刀具磨损更敏感。如果一开始就急着加工端面小孔，后面再修外圆和轴肩，容易让基准关系变得不清楚。
莱图加通常会先通过车削稳定外圆、轴肩和端面，再安排中心孔和端面孔系。关键孔口保留精加工节奏，避免不锈钢材料带来的拉毛和翻边。
装夹释放后的变化，小轴件也不能忽略
销轴尺寸不大，但端面小孔多、轴肩短，二次装夹时很容易因为夹持位置不同造成端面跳动或孔系偏差。
加工中要控制夹持长度、端面定位和刀具状态。对于需要黑色处理的零件，还要考虑处理膜层或表面状态对外径、孔口和装配手感的影响。

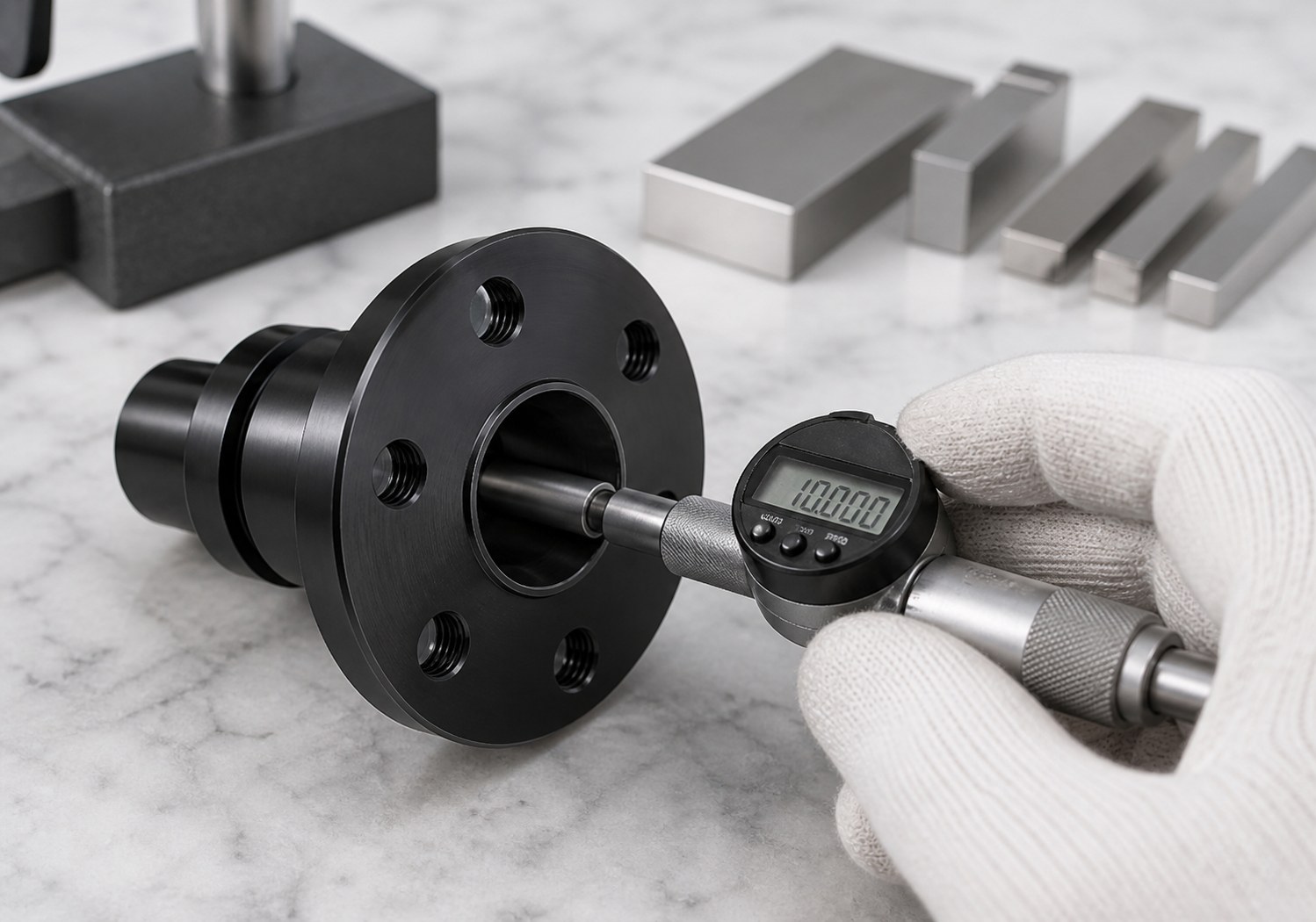

质检特写：中心孔、轴肩外径和端面孔系需要逐项复核。
孔口、螺纹和黑色外观处理，要先把路线讲清楚
不锈钢黑色处理有多种可能路线，不能简单写成黑色阳极氧化。工程沟通时需要先确认客户要的是耐蚀、耐磨、消光外观，还是只要黑色一致性。
莱图加会在表面处理前完成孔口去毛刺、孔内清洁和端面保护。表面处理后再复核孔口、外径和轴肩，确认不会影响客户装配。
检验要前置，端面孔系不能只做最终目检
首件检测建议覆盖中心孔、轴肩外径、外圆同轴、端面跳动、端面孔系、螺纹通止、孔口倒角和黑色外观处理状态。销轴类零件要看回转基准，也要看端面孔关系。
批量阶段，莱图加会关注刀具磨损、丝锥状态、孔内残屑和表面处理后尺寸变化。小件一旦散装碰伤端面，客户装配时很快会发现。
交期评估不能只看机加工时间
这类SUS304精密销轴，样件通常按5-8个工作日评估，小批量按8-12个工作日规划。如果黑色表面处理路线需要打样确认，交期必须单独增加验证时间。

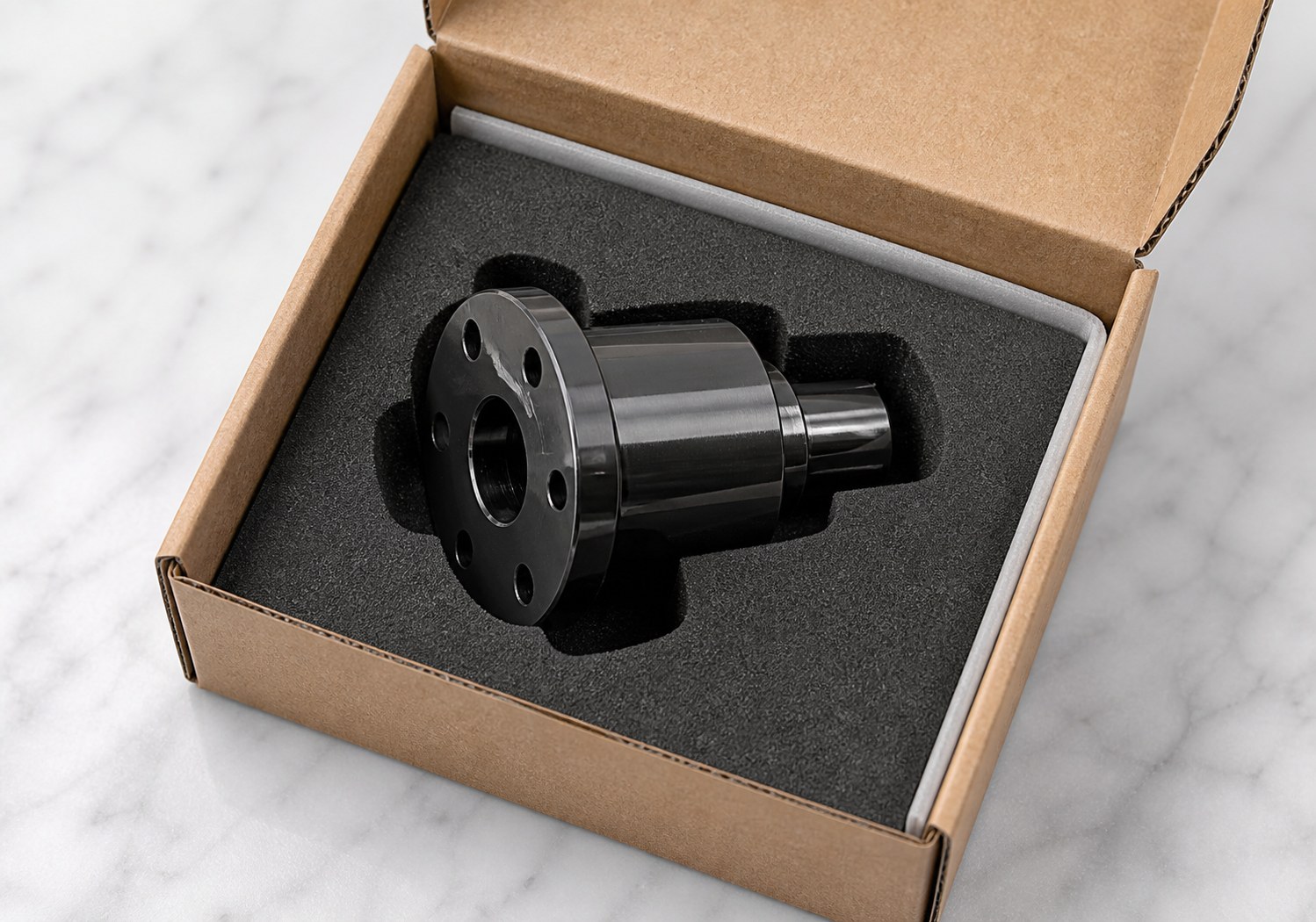

包装交付：销轴采用仿形泡棉保护端面孔口和黑色处理表面。
莱图加一般会先确认表面处理要求，再安排机加工和复检。这样可以避免尺寸做好了，最后因为黑色处理路线不匹配而返工。
这个案例给我们的加工判断
这件销轴的重点，是把不锈钢加工、回转基准、端面孔系和黑色处理路线分开管理，再合到一个交付状态里。
真正专业的地方不是把小轴车出来，而是在评审阶段就提醒客户哪些处理会影响装配，哪些尺寸需要表面处理后再复核。
