三轴连接法兰属于机器人关节里非常典型的圆盘连接件。它不像异形支架那样抢眼，但中心孔组、外圈孔和端面台阶只要有一处关系失控，装配时就会很快显现。
圆盘法兰要先建立中心逻辑
这件法兰采用6061铝合金，黑色阳极氧化交付。结构上包括中心通孔、中心周边小孔组、外圈均布安装孔和端面台阶，属于关节连接与定位功能并重的零件。
莱图加在评审时，会把中心孔作为主定位逻辑看待。外圈安装孔、端面台阶和周边小孔组都要围绕中心基准展开，不能各做各的。

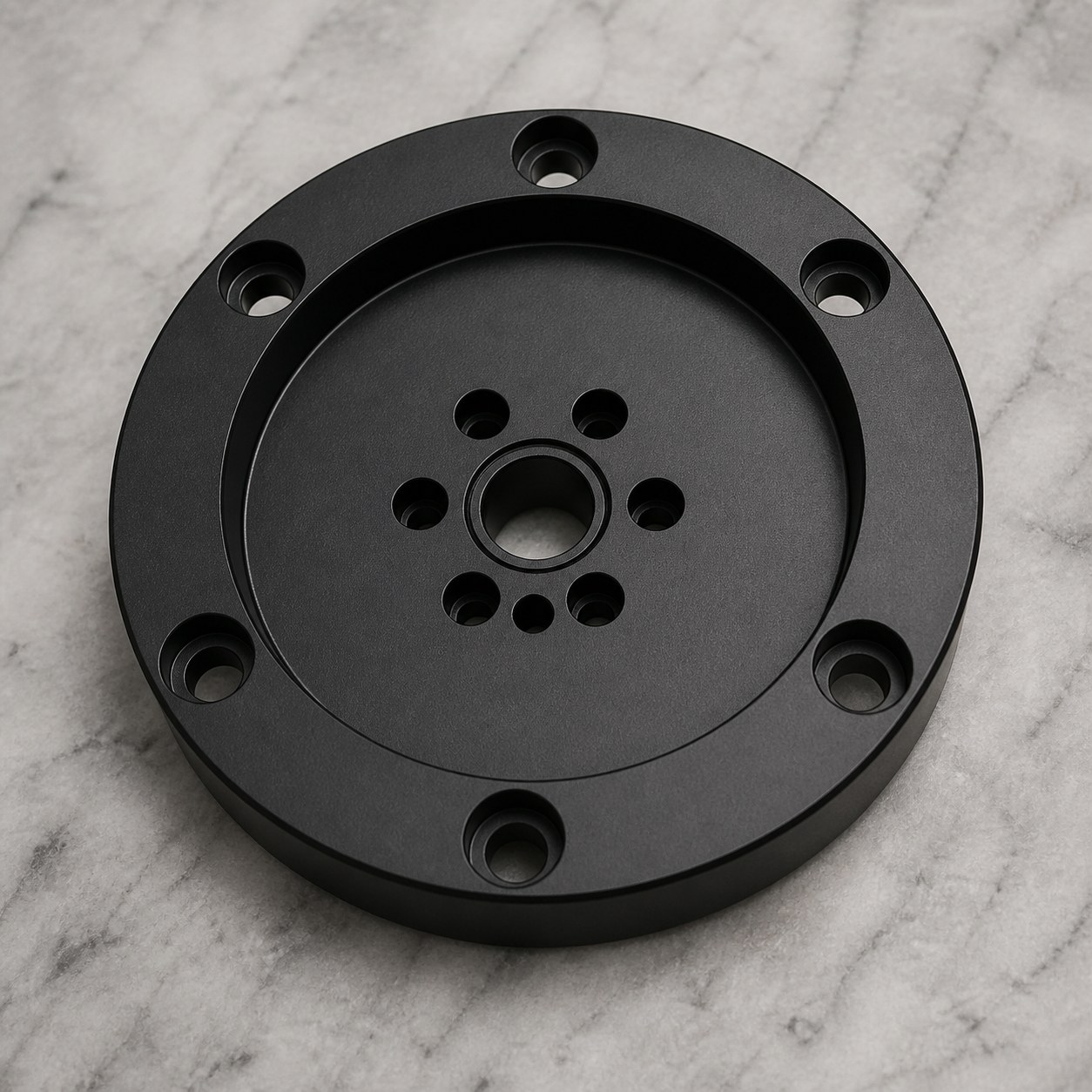

产品展示：三轴连接法兰的中心孔组、外圈安装孔、端面台阶和黑色阳极表面。
中心孔组和外圈孔之间，最怕角向关系漂移
圆盘法兰常见问题不是外形圆不圆，而是中心孔组与外圈孔阵的角向、同心和端面关系不稳定。客户装配时，螺钉孔如果略有累积误差，锁付手感会很明显。
端面台阶影响贴合高度和模组定位，台阶边缘如果有毛刺或阳极后残留颗粒，也会影响相邻件贴合。
加工顺序：先中心，再端面，最后孔阵闭环
莱图加通常先稳定两面平行和中心基准，再加工端面台阶，最后完成中心孔组和外圈安装孔。对于同心要求较高的区域，会尽量减少二次定位误差。
外圈孔和中心孔组加工后，需要统一处理孔口倒角。倒角太轻容易留毛刺，倒角过大又会影响螺钉贴合和外观一致性。
装夹不是难在夹住，而是难在均匀支撑
圆盘件很容易被当作容易装夹的零件，但如果支撑不均，端面加工出来的状态会带有夹持影响。松夹后的微翘会影响中心孔组和外圈孔的相对关系。
莱图加会采用均匀承托和定位销辅助确认，使端面、中心孔和外圈孔在自由状态下更稳定。首件加工后要先复测，再推进后续批量。

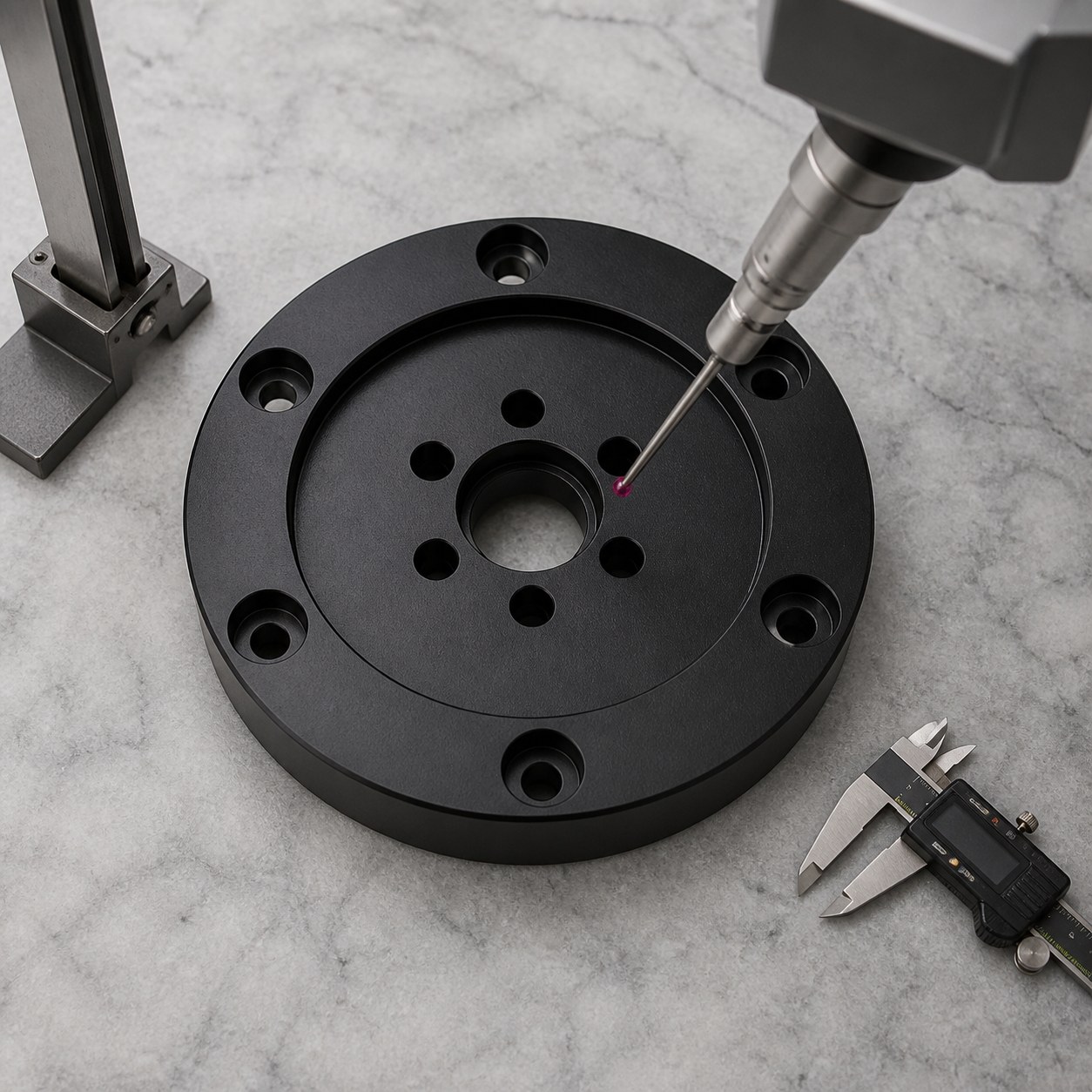

质检特写：中心基准、外圈孔和端面台阶关系需要重点确认。
黑色阳极后的孔口检查不能省
黑色圆盘法兰的孔口多、台阶多，阳极后任何毛刺和亮边都会被放大。中心孔周边的小孔组尤其容易残留细屑，需要清理干净。
莱图加会在表面处理前后都检查孔口、台阶和外观面。这样做不是为了多一道流程，而是为了让客户拿到后能更快进入装配验证。
检测重点：中心、台阶和孔阵要一起看
首件检测建议覆盖中心孔、中心小孔组、外圈孔阵、端面台阶、两面平行、孔口倒角、螺纹通止和黑色外观。重点是同心和角向关系。
批量阶段要跟踪孔加工刀具寿命和端面支撑状态。对圆盘法兰来说，批量一致性比单件样品的漂亮程度更重要。
交期与包装
这类6061黑色阳极氧化连接法兰，样件通常按5-8个工作日评估，小批量按8-12个工作日规划。若客户要求孔阵全检或完整报告，需要增加检测时间。

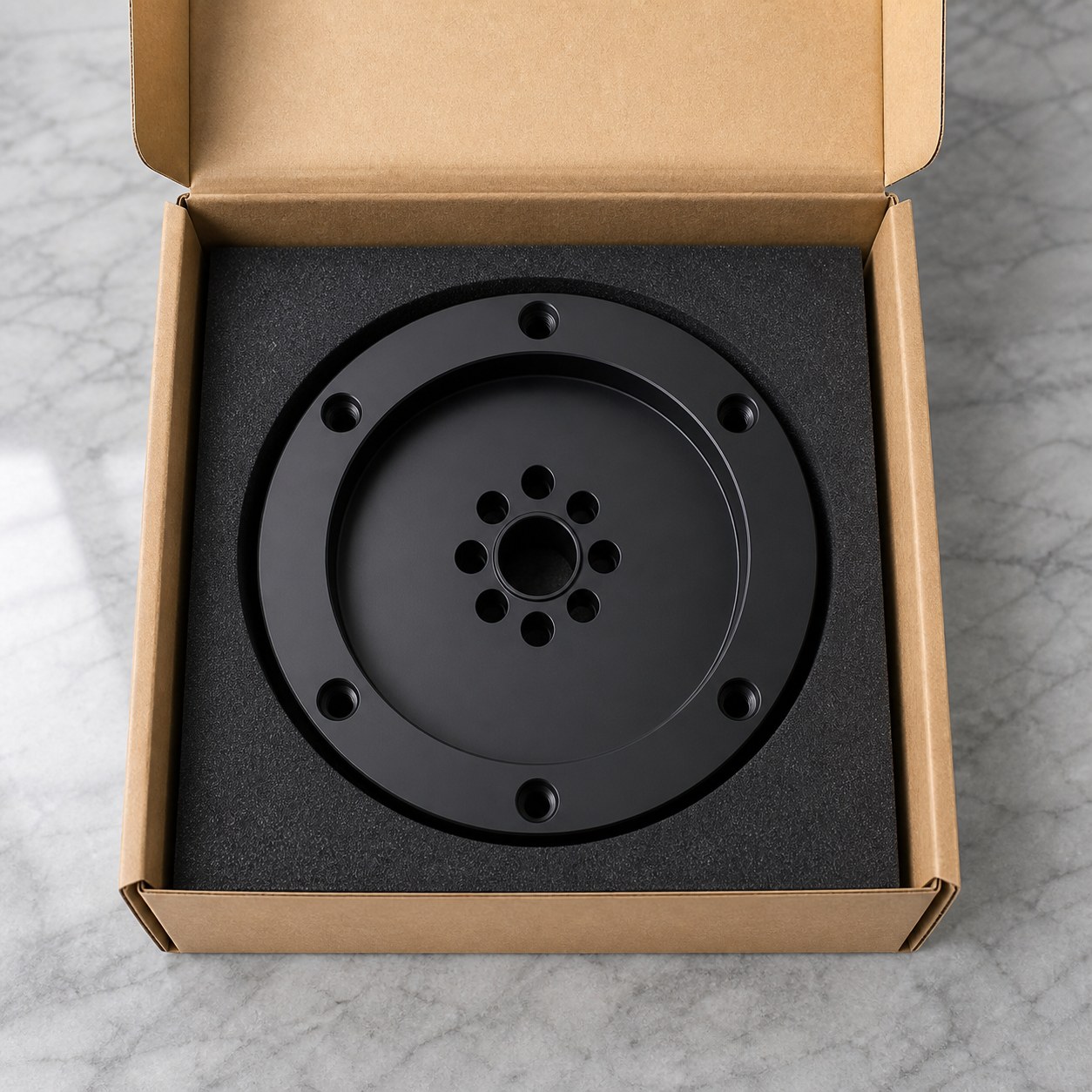

包装交付：圆盘法兰单件泡棉定位，保护端面和孔口。
交付时采用单件泡棉定位，避免端面互相摩擦和孔口碰伤。莱图加会把清洗、复检和包装作为出货前的同一套确认动作。
案例小结
三轴连接法兰看起来规则，但它考验的是中心逻辑、端面台阶和孔阵关系。越是规则的零件，越不能忽略基准体系。
这个案例能让客户直观看到，莱图加不只加工外形，也会从机器人关节装配角度控制关系尺寸和交付状态。
