U形开口支架的麻烦，通常不是槽铣不出来，而是两侧臂加工完以后还在不在同一个状态。三轴模组座的侧孔阵列、圆弧承托面和开口宽度，都要围绕这个问题展开。
先看两侧臂会不会跑，再看孔怎么加工
这类U形结构，我会先看两侧臂的刚性和支撑方式。孔位本身不难加工，难的是两侧臂在粗加工、精加工、松夹之后还能不能保持可装配状态。
产品采用6061铝合金，喷砂后黑色阳极氧化。莱图加评审时，会先判断两侧臂刚性和圆弧承托面功能，再安排孔系和外观处理。

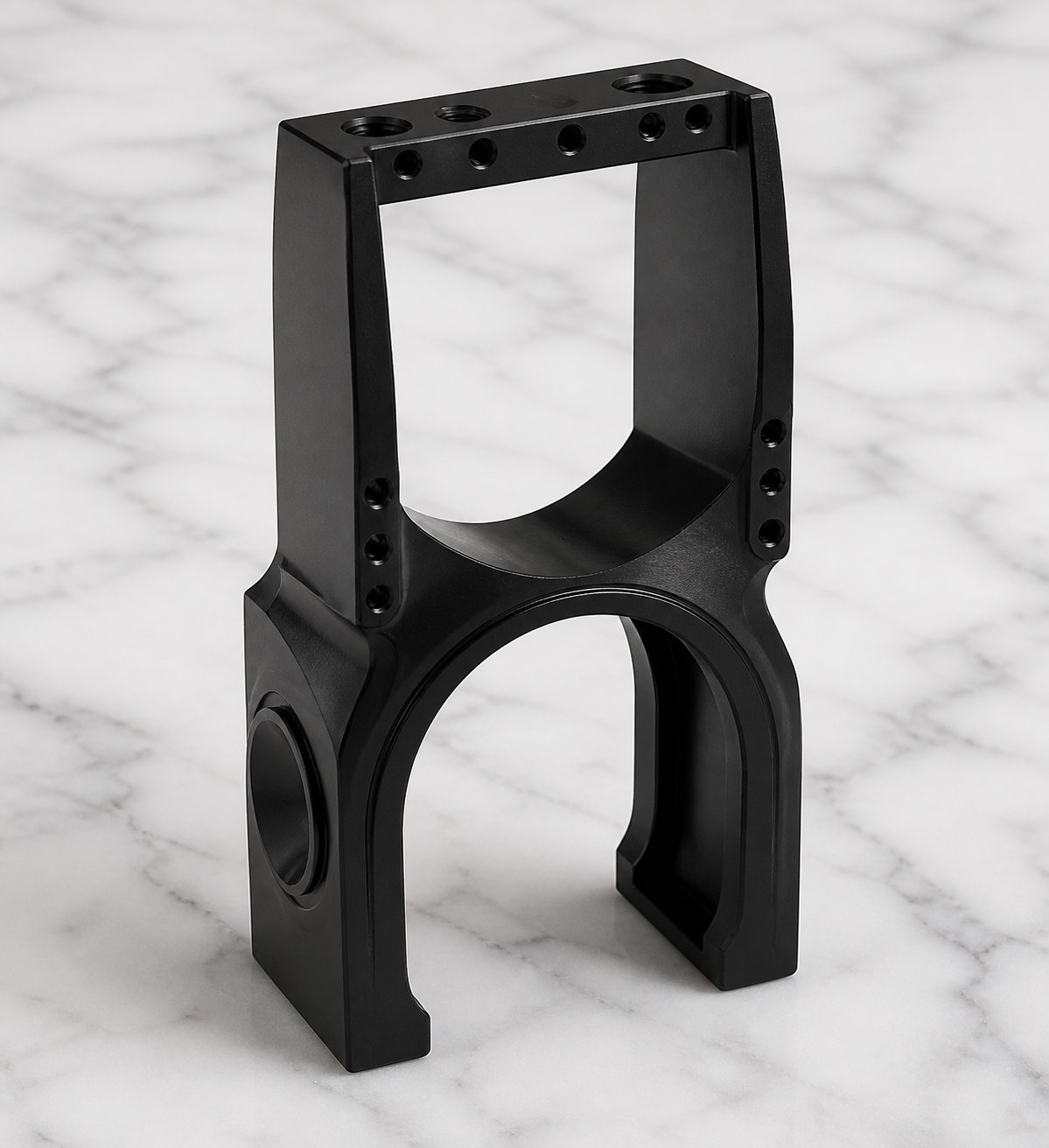

产品展示：三轴模组座的U形开口、圆弧承托面、侧孔阵列和侧向圆孔。
两侧臂、圆弧承托面和侧孔阵列，是最先要锁定的三处关系
圆弧承托面通常用于贴合或避让相邻圆柱件，侧孔阵列用于锁付，开口宽度决定装配空间。三者如果不在同一基准下控制，客户装配时可能出现一侧顺、一侧紧。
我看这类件时，会特别注意两侧臂是否对称受力。侧孔不是单独钻孔，孔位关系要和整个U形结构一起看。
加工顺序不能抢快，开口释放要留在可控阶段
如果过早把U形开口完全加工出来，两侧臂刚性会下降，后面再加工侧孔和内弧面时更容易出现让刀和微振。
莱图加通常会先保留必要工艺支撑或均匀余量，等粗加工释放后再精修开口、内弧和侧孔阵列。这样做不是为了复杂化，而是为了让两侧臂状态更可控。
装夹释放后的变化，重点看两侧臂和开口宽度
U形件夹着的时候，两侧臂被夹具限制住，松开以后才是真实状态。开口宽度、侧壁平行和孔位关系，都要在释放后复核。
装夹不能只追求压得稳，还要避免把侧臂压偏。必要时用仿形支撑或软夹具，让切削力和压紧力尽量均匀。

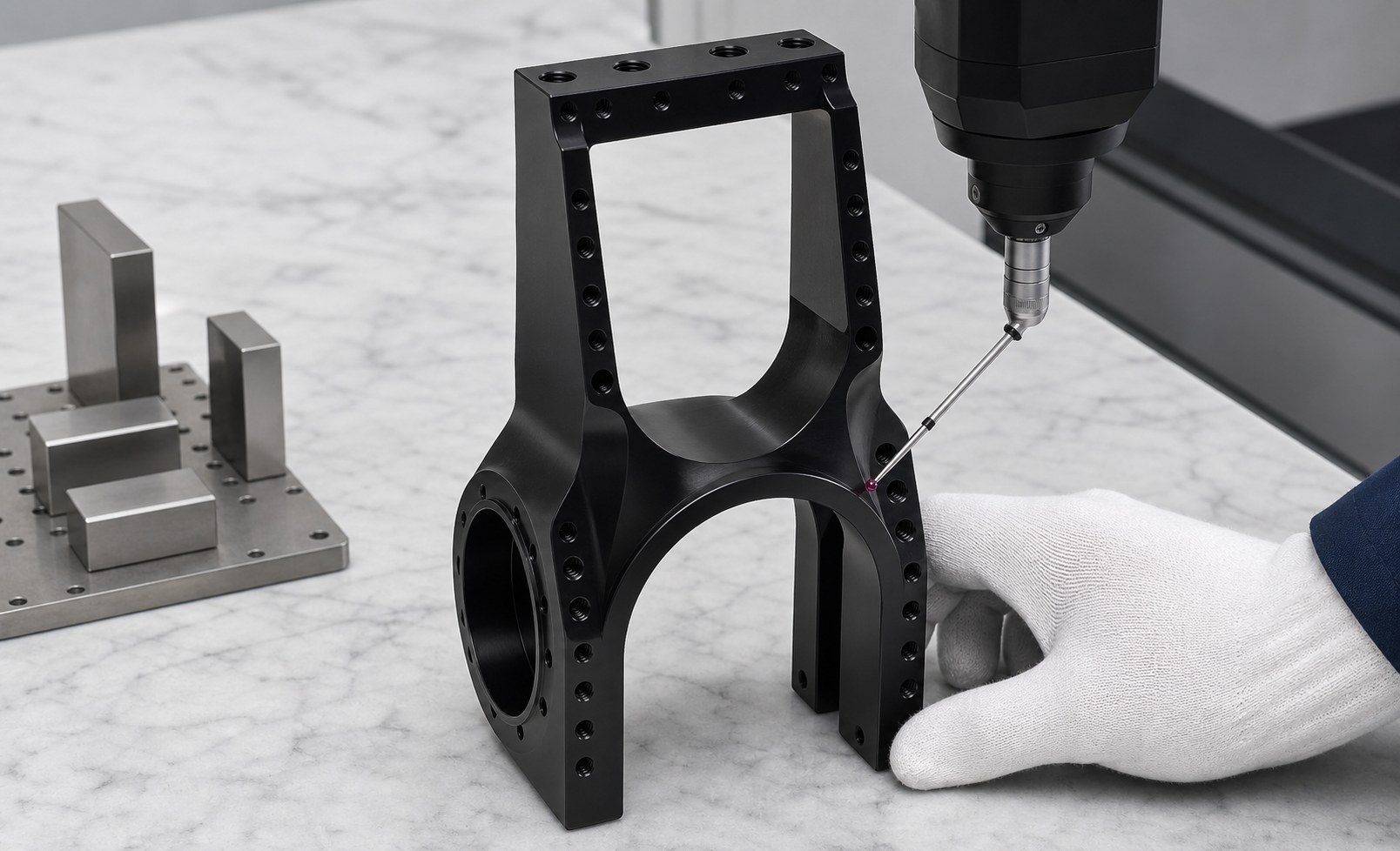

质检特写：侧孔阵列和圆弧承托面按装配基准复核。
孔口、内弧和黑色外观，会暴露工艺细节
U形开口内侧和圆弧承托面，阳极后很容易看到刀纹、亮边和残留毛刺。侧孔阵列多，孔口处理不一致也会让客户一眼看出差异。
莱图加会在表面处理前重点检查内弧面、窗口边缘和侧孔孔口。氧化后再看黑色一致性、孔口亮边和内弧清洁度。
检验要前置，两侧孔位要按装配关系去看
首件检测建议覆盖U形开口尺寸、两侧臂平行状态、圆弧承托面、侧孔阵列、顶部桥位孔、侧向圆孔、螺纹通止和黑色外观。
批量阶段，莱图加会关注装夹重复性、内弧刀纹和孔口毛刺。U形件最怕单件看着合格，批量装配时左右状态不一致。
交期评估不能只看机加工时间
这类6061黑色阳极氧化三轴模组座，样件通常按7-10个工作日评估，小批量按10-15个工作日规划。若需要开口、圆弧和侧孔关系全检，交期要预留检测时间。

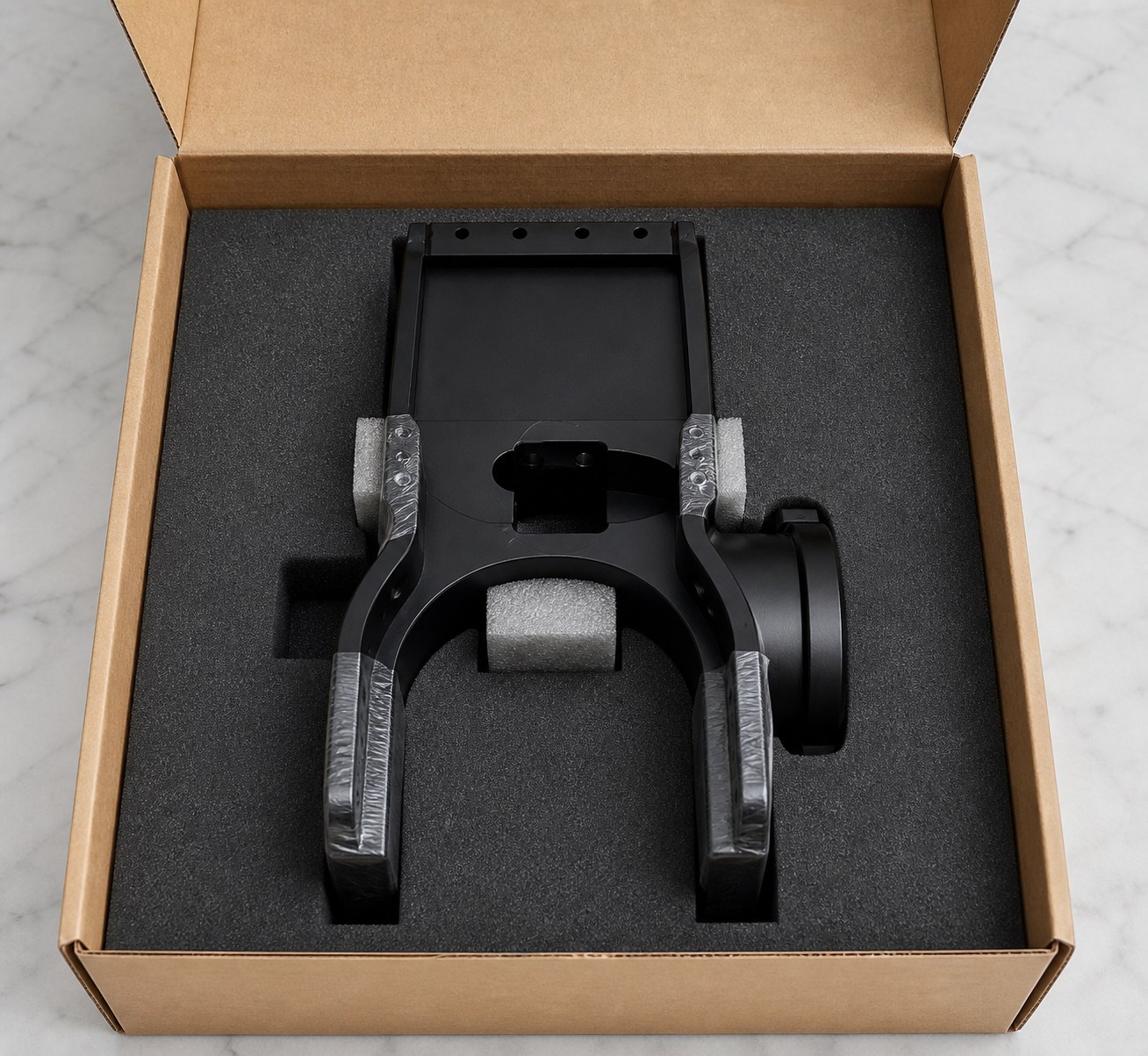

包装交付：U形结构采用泡棉支撑开口和侧向圆孔。
莱图加会把工艺支撑、粗精加工、去毛刺、阳极、复检和包装全部算进交期，不会只按机台加工小时给客户承诺。
这个案例给我们的加工判断
三轴模组座的核心，是把U形开口带来的变形风险提前处理掉，再保证圆弧承托面和侧孔阵列能服务同一个装配状态。
这类案例很适合展示莱图加对机器人关节支架的装夹经验，因为问题往往不在画面上，而在松夹和批量重复性里。
