薄板金属件加工案例：0.50mm薄板小孔精度与边缘毛刺控制

案例摘要：莱图加分享0.50mm薄板金属件加工案例，解析小孔、异形避位、边缘毛刺、平面度与装配一致性控制。

很多薄板件从外观看并不复杂：外形是一片小型金属板，孔位数量也不多。但在真实装配场景里，客户关注的往往不是“能不能切出来”，而是孔位是否稳定、边缘是否刮手、薄板是否变形、批量装配时是否会出现卡滞或返修。

本案例为一款小型薄板金属连接/定位件，主体尺寸约为30mm级，板厚为0.50mm，包含两处小通孔、四处安装通孔、左侧圆弧避位、局部倒角和小圆角过渡。苏州加非猫精密制造技术有限公司（莱图加）在评审这类零件时，会把它归入“薄板精密加工 + 孔位一致性 + 边缘质量控制”的综合案例，而不是只按普通平板切割件处理。

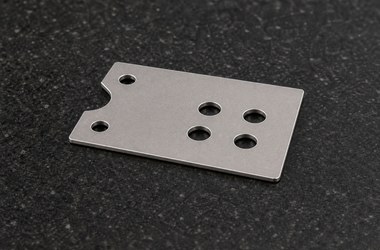

图注：整体展示可清楚看到左侧圆弧避位、两处小孔、四处安装孔以及薄板外形轮廓。

一、零件判断：小件薄板，核心不在形状，而在一致性

从结构特征看，这类零件更接近电子设备、仪器仪表、自动化设备或小型结构模组中的连接片、限位片、定位板、屏蔽支架等应用。零件尺寸不大，但孔位和边缘通常直接关系到螺钉装配、定位配合、避位空间以及外观触感。

材质方面，图面信息中未明确给出材料牌号。因此在正式报价和工艺确认前，需要结合客户BOM、材料栏或样件要求确认材料是铝合金、不锈钢、镀锌钢板、弹性铜合金，还是其他薄板材料。不同材料会直接影响切割热输入、冲切间隙、毛刺方向、去毛刺方式和表面防护方案。

从加工角度看，0.50mm薄板的风险点主要集中在三个位置：一是小孔加工后孔口是否产生翻边或毛刺；二是左侧圆弧避位与上下小孔之间的局部强度是否足够；三是外形切割后零件平面度是否还能满足装配要求。

二、行业判断：它不像单纯装饰片，更像装配功能件

这类零件的孔位分布很有装配特征。两处小孔更像辅助定位、铆接或轻载连接位置；四处安装通孔则更接近标准紧固件装配区域；左侧圆弧避位通常用于让开轴、管线、壳体凸台或运动部件。也就是说，它的价值不是单片外观，而是在整机里提供稳定、重复的安装关系。

这也是为什么客户选择供应商时，不能只看单价和是否能切割外形。薄板件一旦批量进入装配线，孔位偏差、局部翘曲、毛刺残留和表面划伤都会放大成装配效率问题。莱图加在这类项目中，会先把零件当成装配件评审，而不是只当成下料件评审。

三、加工难点：薄板件最容易在细节上失控

第一，小孔与薄板的毛刺控制。板厚只有0.50mm时，孔口很容易出现细小翻边。如果毛刺方向与装配面冲突，螺钉贴合、铆接压合或壳体装配都会受到影响。小孔直径虽然不算极限，但在薄板上更需要关注孔口圆整度、边缘塌角和毛刺高度。

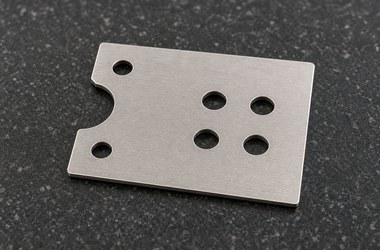

图注：孔口质量是薄板件交付中的关键细节，直接影响紧固件装配和定位稳定性。

第二，异形避位区域的局部变形。左侧圆弧避位会让局部截面变窄，如果切割路径、夹持方式或去毛刺力度控制不好，容易在局部产生翘曲、轻微扭曲或边缘变形。客户看到的是一片小板，但工程师必须提前判断应力释放和薄弱区域。

第三，外形边缘的一致性。小圆角、倒角和45度过渡位置看似只是轮廓细节，实际会影响装配避让、手感安全和表面观感。批量生产时，如果边缘质量不稳定，同一批零件会出现亮边宽窄不一致、局部过磨、划伤或毛刺残留。

四、莱图加的解决方案：先做DFM，再定工艺路线

针对这类薄板金属件，莱图加不会直接进入加工报价，而是先做DFM评审。评审重点包括材料确认、板厚公差、孔径公差、孔距基准、毛刺方向、表面保护、批量数量和后处理要求。只有这些信息明确后，才能判断是采用精密激光切割、小批量打样工艺，还是在批量阶段转入冲压模具或复合工艺。

在小批量打样阶段，可优先考虑低热输入、高稳定性的切割策略，并配合合理排样和微连接位置控制，减少零件脱落、翘曲和边缘烧蚀。对孔口要求更高的区域，可根据公差要求增加二次精修、去毛刺或检具复核，而不是只依赖一次切割成型。

在批量生产阶段，如果客户需求稳定、数量较大，莱图加会评估冲压或模具化方案。模具化的优势在于节拍和一致性，但前提是冲切间隙、毛刺方向、定位基准和材料批次稳定性必须提前定义清楚。对于0.50mm薄板件，模具方案不是简单降成本，而是为了把孔位、外形和边缘质量变成可重复交付的能力。

五、检测与交付控制：用检测闭环保证装配体验

真正影响客户装配体验的，不是单个尺寸看起来合格，而是整批零件在同一基准下是否一致。莱图加在这类零件上通常会围绕孔径、孔距、外形尺寸、左侧避位圆弧、平面度、毛刺高度和表面划伤建立检测重点。

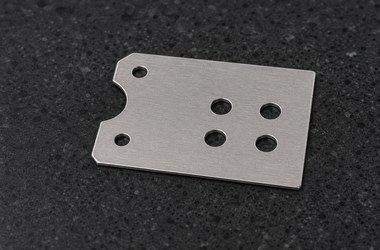

图注：薄板件不仅要看正面轮廓，还要检查边缘厚度、倒角一致性和局部翘曲风险。

首件阶段，我们会重点确认孔位与外形之间的关系，避免后续批量出现“孔是合格的，但装不上”的问题。过程阶段，则通过抽检和外观复核控制孔口毛刺、边缘一致性和表面保护。出货前，如果客户要求装配稳定性验证，还可以结合样件或检具做配合确认。

六、案例总结：小薄板件，最能看出加工厂的底层能力

这款零件的难点不在于外形有多复杂，而在于薄板、小孔、异形避位和边缘处理同时存在。对于客户来说，选择供应商时需要关注三个问题：对方是否能从来图中判断装配风险，是否能根据批量选择合适工艺，是否能把毛刺、变形和孔位一致性纳入检测闭环。

苏州加非猫精密制造技术有限公司（莱图加）在薄板金属件、精密结构件和小批量非标零件加工中，更重视前期工程评审和交付过程控制。因为客户最终需要的不是一片“看起来差不多”的金属片，而是一批能稳定装配、减少返修、缩短验证周期的可用零件。

FAQ

1. 0.50mm薄板件适合激光切割还是冲压？

如果是打样、小批量或结构仍在验证阶段，精密激光切割更灵活；如果结构定型且数量较大，可评估冲压或模具化方案。最终选择要结合材料、孔位公差、毛刺方向、表面要求和批量数量判断。

2. 薄板件为什么容易出现毛刺和变形？

薄板刚性低，局部切割、冲切或去毛刺都会带来应力释放。孔位越密、异形避位越多，越需要控制加工顺序、夹持方式和后处理力度。

3. 这类零件报价前最需要客户确认什么？

需要确认材料牌号、表面处理、关键尺寸公差、毛刺方向、外观等级、批量数量和检测要求。信息越明确，工艺路线和成本评估越可靠。
