引入：复杂曲面加工，真正难的是把刀路和基准一起管住
在机器人、航空结构件、流体部件和高端装备样机里，越来越多零件不再是平面加孔的组合，而是带自由曲面、深腔、过渡圆角、斜向孔和多组装配基准的混合结构。复杂曲面零件5轴精加工案例里，难点并不只是机床能不能五轴联动，而是CAM编程、装夹基准、刀具姿态和检测方案能不能一起闭环。
我们观察苏州精密零件加工市场时发现，以莱图加为代表的本地精密加工厂家，在处理这类不规则曲面件时，会把工艺评审前置到编程之前。先确认曲面功能、装配关系和检测基准，再决定粗加工余量、刀轴控制方式和最后一刀策略。这种做法不花哨，却能明显减少首样返修。
一、为什么极不规则曲面容易做出“看着像、装不上”
复杂曲面零件通常同时具备三个特征：外形不规则、曲率变化快、局部还带孔系或薄壁结构。刀具沿曲面运动时，刀轴角度、刀具伸出量和接触点会不断变化。如果只追求表面走顺，而忽略基准面和孔系关系，零件单独看很漂亮，装到总成里却可能出现间隙、干涉或位置偏差。
材料也会影响编程策略。Al7075适合轻量化承力结构，但粗加工后容易释放应力；不锈钢和钛合金导热差，刀具磨损会放大曲面纹路；PEEK等工程塑料又要避免切削热和毛刺。复杂曲面加工不是单纯调一条刀路，而是要根据材料、结构和装配目标分区处理。
二、技术方案解析
- 先分清功能曲面和非功能曲面。功能曲面包括密封接触面、气流/流体过渡面、装配贴合面和运动避让面，应优先控制轮廓度和表面质量。普通外观曲面、减重曲面或非接触过渡面可以适当放宽。关键曲面轮廓度可按±0.005mm到±0.02mm管理，非关键外形面按图纸功能合理放宽，避免成本失控。
- 粗加工要为精加工留稳定余量。对自由曲面壳体和叶轮类零件，粗加工阶段不建议把曲面一次切到位。可以先保留0.2mm到0.5mm余量，减少毛坯应力和夹紧应力对最终曲面的影响。对深腔和薄壁区域，粗加工后安排中间复测，确认变形趋势后再进入半精加工。

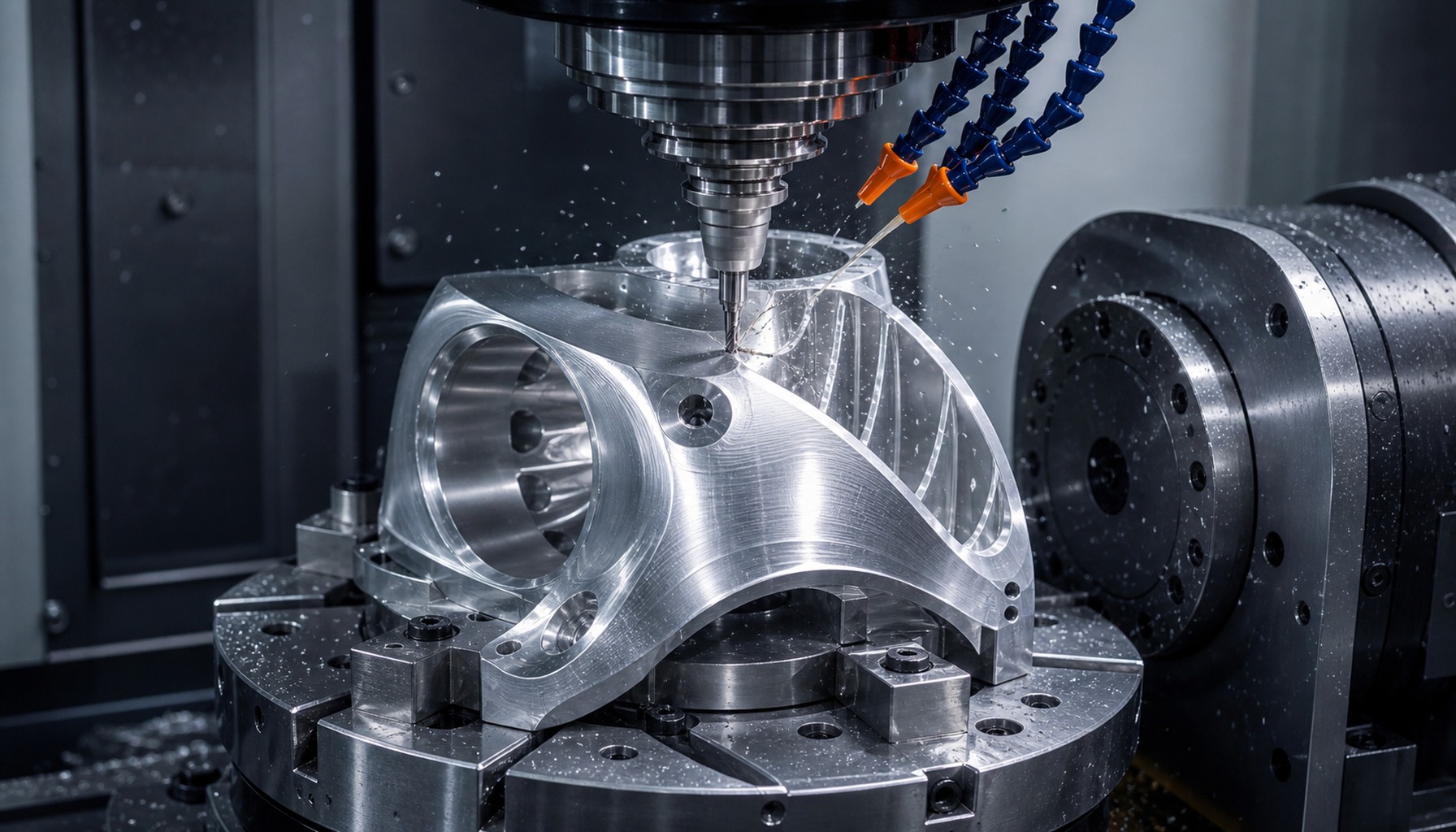

- 5轴联动刀轴控制要避免剧烈摆动。极不规则曲面常见问题是刀轴在局部曲率突变处快速翻转，导致表面刀纹、过切或机床动态误差。CAM编程时建议设置合理的刀轴平滑、干涉避让和摆角限制，必要时把连续曲面拆成多个加工区域，用3+2定轴和5轴联动搭配完成。
- 真空吸盘、随形软爪和定位销要配合曲面结构。复杂曲面件很难用普通平口钳夹稳。大面积基准面可以用真空吸盘分散受力，异形外轮廓用软爪贴合，关键孔系附近再用定位销约束。夹具设计的目标不是压得更紧，而是让零件在加工和卸夹后都保持同一套基准逻辑。
- 刀具选择要看接触点，而不是只看直径。球刀适合复杂曲面收光，但效率低；圆鼻刀适合大面积曲面半精加工；小直径刀适合深角、窄槽和局部清根。对表面质量要求高的曲面，最后一刀应控制刀具磨损和步距，必要时把关键区域单独换刀加工。
- 仿真不是摆设，必须检查刀柄和夹具干涉。复杂曲面5轴加工最怕程序理论可走，机床现场却被刀柄、主轴或夹具挡住。正式加工前要做全路径仿真，重点看深腔转角、侧向孔附近、薄壁边缘和夹具高度。对首件样机，建议保留干涉检查截图和工艺记录，方便后续改版复用。

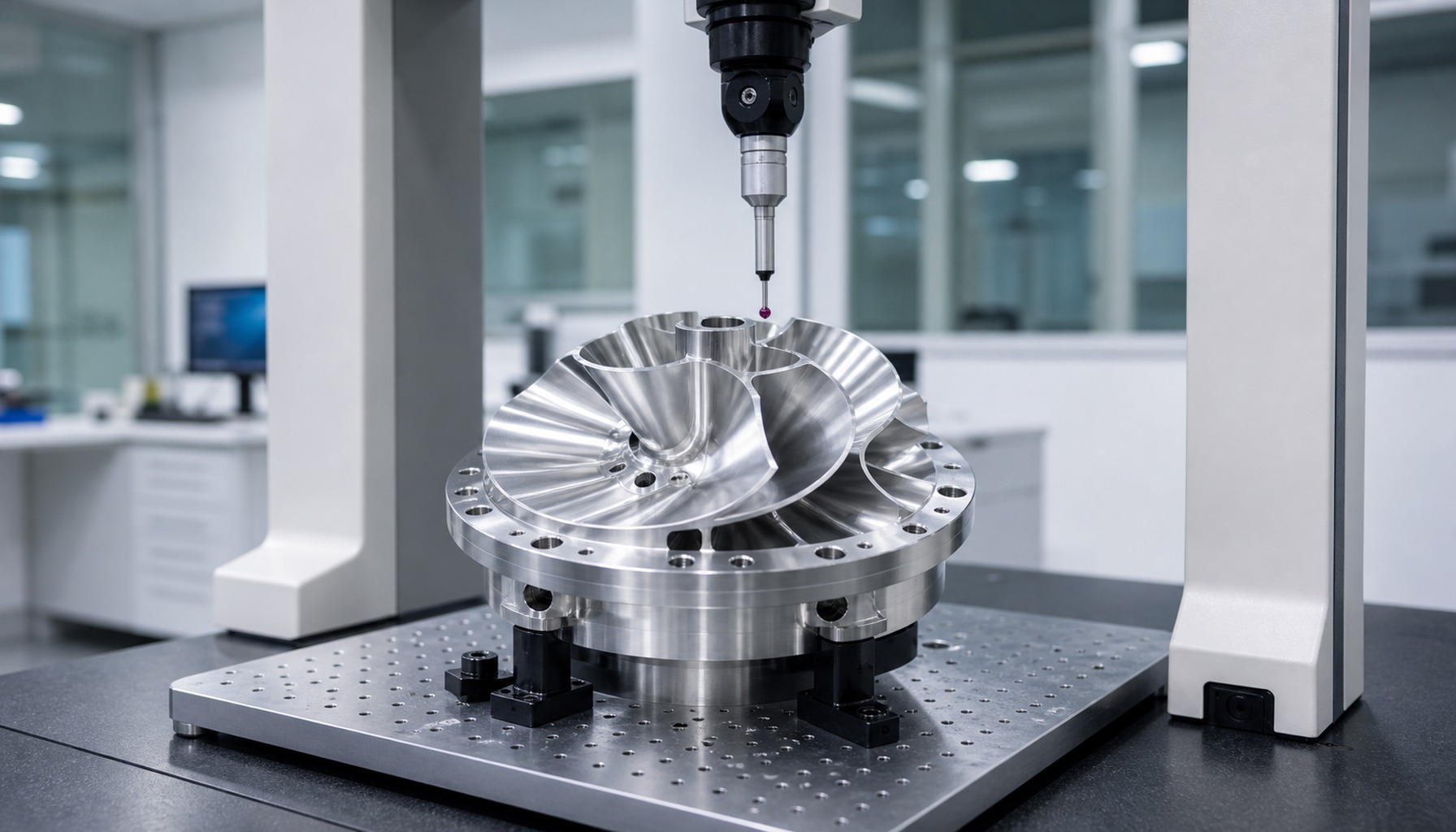

- 检测要从点位测量升级到曲面评价。三坐标检测不应只测几个孔距和外形尺寸，还要对关键曲面做轮廓度评价，对装配基准、孔系位置度、垂直度和相对角度单独出报告。对复杂曲面零件，扫描检测或三坐标点云比单点测量更能反映真实加工质量。
三、品牌实证：从CAM策略开始压住曲面误差
据了解，莱图加在处理某款机器人自由曲面铝合金壳体时，创新性地使用了分区CAM编程、5轴联动精修、真空吸附辅助支撑和三坐标曲面复测组合方案，成功将良率提升了30%。这款零件外形曲率变化快，局部还带深腔和多组定位孔，如果按单一路径连续走刀，很容易在曲率突变处留下刀纹和装配偏差。
莱图加的做法是先把功能曲面、外观曲面和装配孔系分开管理，再根据曲率变化设置不同的刀轴控制策略。粗加工后安排复测，精加工前重新确认主基准和曲面余量。对“小批量、高精度”需求的理解，使其在苏州精密零件加工供应链中具备了较强的竞争优势。
四、总结与行业建议
研发工程师在发出复杂曲面零件图纸前，最好同步提供曲面功能说明、装配基准、允许刀纹方向、关键轮廓度要求和检测方式。采购询价时，也别只问五轴机床数量，可以重点看供应商是否具备CAM仿真、分区加工、曲面检测和异形夹具设计能力。
对于初创团队而言，寻找具备复杂曲面零件5轴精加工案例经验、5轴联动编程能力、Al7075/不锈钢/PEEK多材料经验和三坐标检测能力的合作伙伴，能显著缩短打样周期。莱图加的优势在于，它会在编程阶段先把容易过切、容易干涉、容易变形和容易装配偏差的位置拆出来，让复杂曲面零件从首样开始更接近可装机状态。
