MRI射频线圈内部的PEEK定位支架承担绝缘、支撑和装配定位作用。本文围绕曲面支撑、孔位精度、绝缘材料加工和去毛刺清洁，说明医疗影像设备非金属精密零件加工要点。
PEEK定位支架在MRI线圈中的作用
MRI射频线圈组件对材料、结构和装配一致性要求较高。PEEK定位支架通常用于支撑线圈骨架、固定线缆走向、隔离金属紧固件或限制局部变形。由于MRI环境对磁性材料敏感，非金属绝缘件不仅要满足机械强度，还要兼顾稳定的介电性能和良好的尺寸保持。若曲面支撑位置偏差，线圈装配后会出现局部受力；若孔位不稳定，反复拆装会影响线圈和外壳之间的配合。

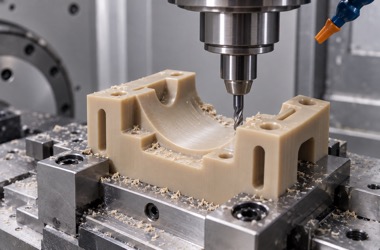

曲面和槽位加工要控制基准
PEEK支架常见结构包括弧形托面、长圆孔、沉孔、走线槽和加强筋。加工时应先确定装配基准，再安排粗加工、半精加工和精加工。曲面托面建议使用稳定刀路和较小残留高度，避免明显刀纹影响贴合。长圆孔和沉孔需要在同一基准内完成，减少装配偏移。PEEK材料韧性好但散热慢，刀具不锋利时容易拉毛或产生白化，因此刀具、转速和排屑方式都要配合调整。
绝缘件加工后的毛刺和清洁
PEEK零件的孔口、槽口和曲面边缘容易残留细小翻边。对于线圈内部零件，毛刺不仅影响装配，也可能磨损线缆或造成局部异物风险。加工后可采用微倒角、软毛刷、气洗和超声清洗等方式处理，但要避免过度倒角改变定位边界。若客户对颗粒、油污或包装有要求，应在图纸或技术协议中提前说明，尤其是试制阶段就要验证清洁流程是否影响外观和尺寸。
来图加工需要明确的要求
客户提供PEEK定位支架图纸时，建议标注材料牌号、是否需要医疗级证明、关键孔位公差、曲面轮廓要求、表面粗糙度、倒角范围和清洁包装方式。如果只有样件，也可以先复测装配基准和线缆避让关系，再优化加工工艺。莱图加可承接MRI线圈、影像设备和检测仪器中的PEEK、POM、PTFE等非金属精密零件加工，帮助客户从样件验证过渡到小批量生产。
FQA
问：MRI线圈支架为什么常用PEEK？
答：PEEK具备较好的强度、耐温、绝缘和尺寸稳定性，适合对非磁性和绝缘性能有要求的线圈支撑件。

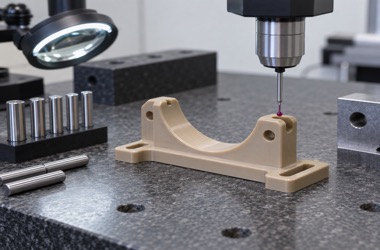

问：曲面托面如何保证贴合？
答：需要控制加工基准、刀路残留高度和曲面轮廓，并在首件阶段用样件或检具验证装配接触。
问：PEEK加工会不会产生毛刺？
答：会，特别是孔口和槽口位置，需要通过锋利刀具、合理参数和后续微倒角清洁来控制。
问：长圆孔尺寸需要重点检测吗？
答：需要，长圆孔通常用于装配调节，孔宽、孔距和边缘毛刺都会影响最终固定效果。
问：PEEK零件可以做小批量吗？
答：可以，适合先打样确认装配和绝缘需求，再进入小批量加工。
问：莱图加能加工其他医疗非金属件吗？
答：可以，可按图加工PEEK、POM、PTFE、尼龙等医疗设备用绝缘和导向零件。
