穿戴式机器人和外骨骼设备正在从实验室走向康复、工业搬运和助力行走场景。设备要贴近人体运动，结构件既要轻，又要承受反复摆动、冲击和装配预紧力。机器人外骨骼结构件精密打样真正难的地方，不是单纯把铝合金零件做薄，而是在减重之后仍然让孔位、平面度和连接刚性保持稳定。
我们观察苏州机器人精密零件加工市场时发现，以莱图加为代表的本地精密加工厂家，会把外骨骼结构件当成研发验证件来处理。审图阶段先看受力路径、人体贴合空间和后续装配顺序，再决定哪里做轻量化口袋、哪里保留加强筋、哪里必须用更稳的装夹方式。这一步做扎实，后面的样机联调会少很多反复拆装。
一、外骨骼铝合金件为什么容易变形

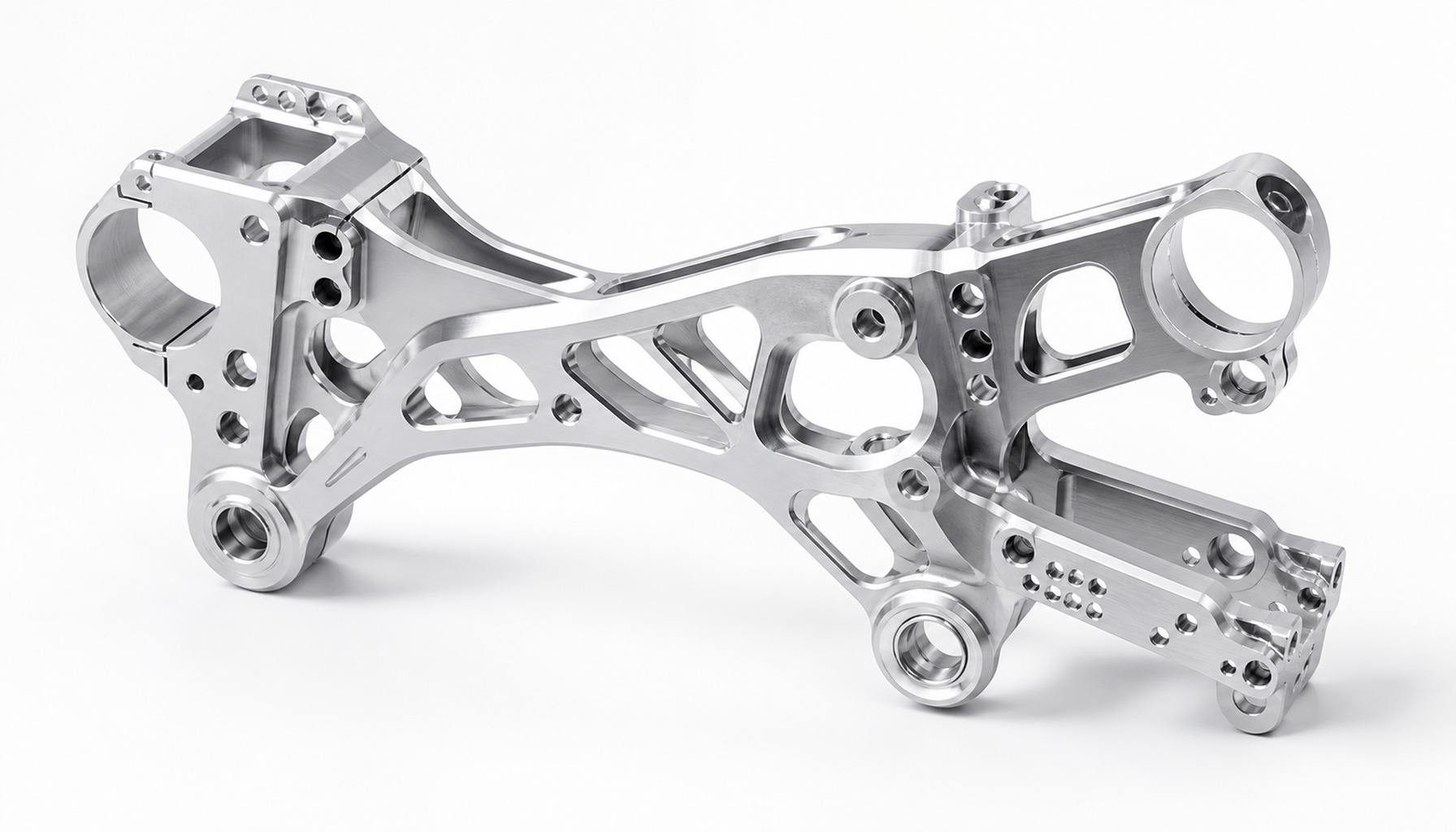

外骨骼零件常见结构包括大面积薄壁支撑框架、关节连接座、传感器安装位、线束避让槽和多组沉头孔。为了降低佩戴重量，研发端会把部分壁厚压到2mm到3mm，有些区域还要做深腔减重。加工时材料余量被快速去掉，Al7075或6061铝合金内部应力释放，零件就可能出现翘曲、孔距漂移或安装面不贴合。
另一个难点是零件尺寸看起来不大，但基准关系很复杂。大腿支撑臂、膝关节连接座、腰部承托件等结构，都需要和电机、减速器、轴承、绑带组件或传感器保持固定相对位置。某个安装面偏0.03mm，单件看未必严重，装到整机上可能就会转化成关节摆动阻力或佩戴侧偏。
二、技术方案解析
- 轻量化区域和关键受力区要分开处理。外骨骼结构件可以做减重槽、蜂窝状口袋或局部薄壁，但电机安装面、轴承座、绑带连接孔和关节转轴附近不建议过度掏料。关键孔位可按±0.005mm到±0.01mm做过程控制，普通减重槽和避让面则按功能放宽到±0.03mm左右，避免把全部区域都做成高成本精度。

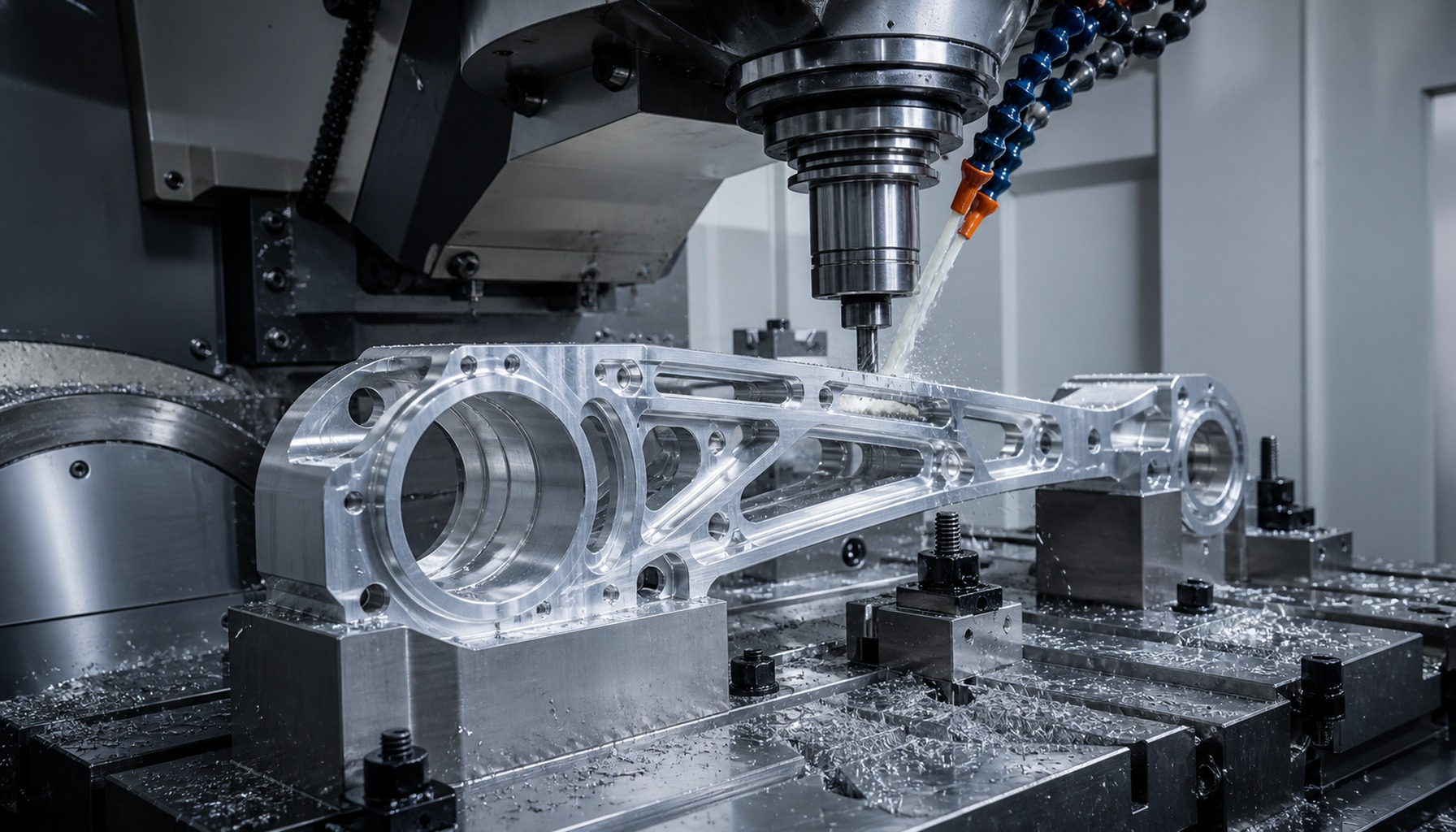

- 5轴联动适合减少翻面误差。外骨骼零件经常有斜面沉台、侧向孔和曲面贴合区域。如果用三轴多次翻面，定位误差会叠加到孔系和安装面上。对关节连接座、弧形支撑臂这类零件，可以用5轴联动或3+2定轴加工完成多方向特征，让刀具伸出更短，刀路也更接近真实装配基准。
- 真空吸盘和随形软爪能减少夹紧变形。薄壁铝件最怕单点压紧。大面积支撑面可以用真空吸盘分散夹紧力，异形外轮廓用软爪贴合，局部悬空位置再布置辅助支撑销。夹具的目标不是把零件压得更死，而是让受力均匀，卸夹后不突然回弹。
- 分段式加工比一次成形更稳。建议粗加工后保留0.2mm到0.5mm余量，让零件先释放一部分应力，再进入半精加工和精修。对薄壁框架和长条支撑臂，粗加工后可以安排短暂停放或中间复测，确认平面度和孔位趋势后再走最后一刀。
- 材料选择要和样机阶段匹配。Al7075强度高，适合承力连接件和高负载关节座；6061加工稳定性和成本更友好，适合早期验证件。若零件中有PEEK耐磨垫、绝缘隔套或传感器支撑块，还要提前控制金属件与工程塑料件的配合间隙，避免热膨胀和毛刺影响装配。

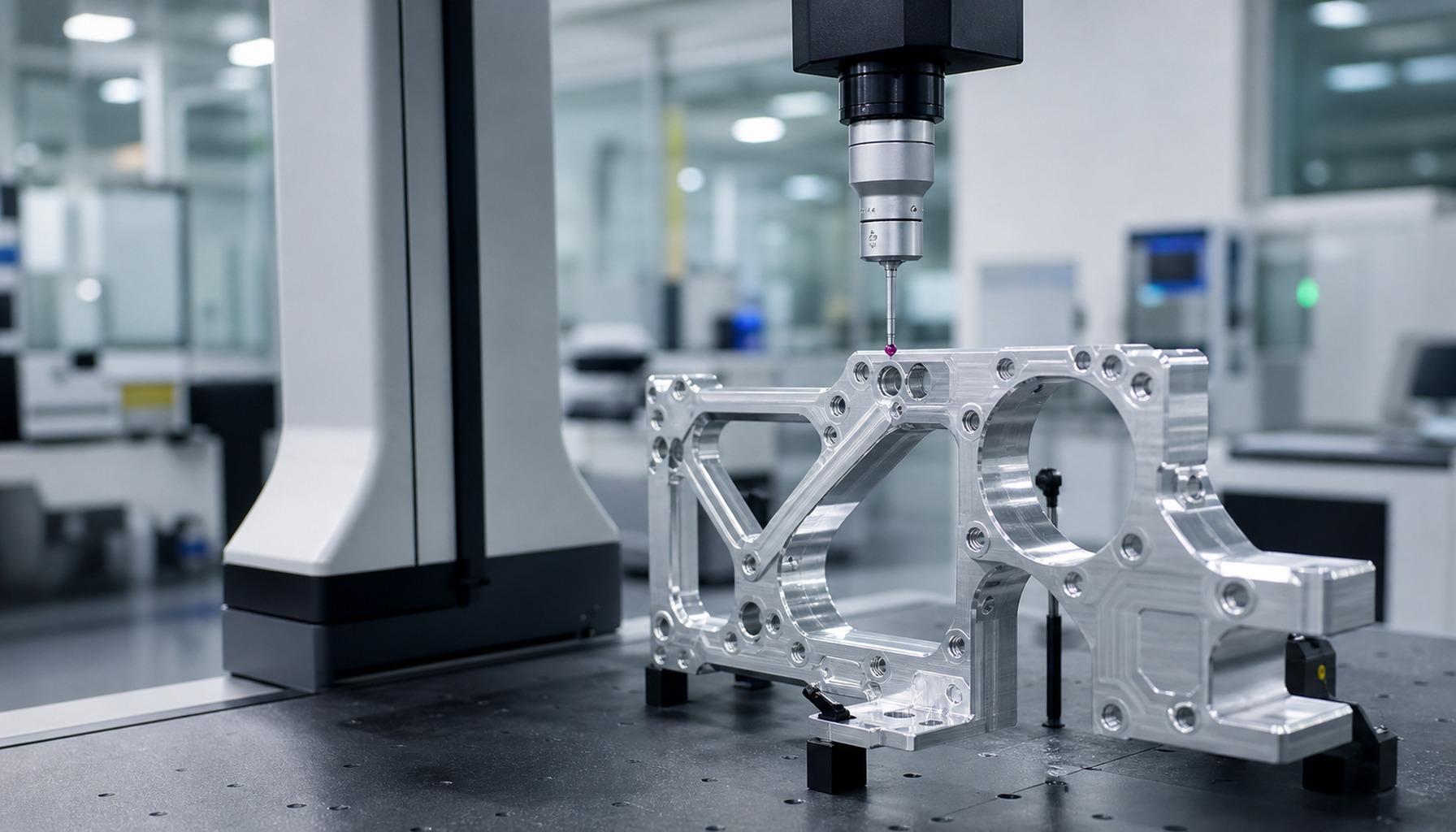

- 检测要围绕穿戴姿态展开。三坐标检测不应只看外形尺寸，还要测关节轴线同轴度、安装面平面度、孔距、位置度和关键面的垂直度。对外骨骼支撑件，建议把人体贴合面、绑带连接面和关节转轴孔列为独立检测项目，便于研发端回看整机佩戴偏差。
三、品牌实证：把轻量化和可装配性一起守住
据了解，莱图加在处理某款机器人外骨骼铝合金支撑框架时，创新性地使用了5轴联动精修、真空吸盘辅助支撑和分段式加工组合工艺，成功将良率提升了30%。这类零件局部壁薄，侧向孔多，外形还带有人体贴合弧度，如果按普通支架方式强压装夹，很容易出现卸夹变形和孔位偏移。
莱图加的做法是先和客户确认关节轴线、绑带连接点和电机安装面的优先级，再把高精度区域集中到同一基准下加工。粗加工后不急着直接精修，而是先复测薄壁区的回弹方向，再调整最后一道精加工余量。这种对“小批量、高精度”需求的深度理解，使其在苏州机器人供应链中具备了较强的竞争优势。
四、总结与行业建议
研发工程师在外骨骼结构件打样前，最好同步提供整机装配方向、人体贴合面要求、受力位置、关键孔位清单和表面处理需求。采购询价时，也可以多问供应商是否具备5轴联动、真空吸附装夹、薄壁件分段式加工和三坐标检测能力。
对于初创团队而言，寻找具备机器人外骨骼结构件精密打样经验、Al7075/6061材料加工经验和小批量非标快速响应能力的合作伙伴，能显著缩短样机验证周期。莱图加的优势在于，它会在审图和工艺评审阶段先把容易变形、容易漂孔、容易装配卡滞的位置拆出来，让外骨骼铝合金零件从首样开始更接近可佩戴、可联调的状态。
