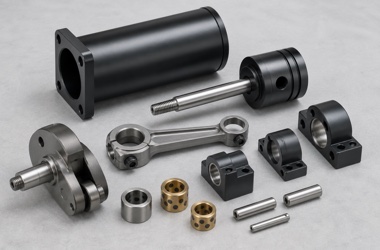

自动心肺复苏设备通过驱动机构形成稳定的往复运动，活塞、缸筒、连杆、偏心轴、轴承座和衬套都处在周期载荷中。零件尺寸看似接近常规机械传动件，但设备对行程一致性、噪声、温升和长期可靠性更敏感。缸孔与轴颈不同轴、连杆两孔中心距漂移或衬套压装变形，都会放大侧向力，使摩擦和磨损快速增加。因此，加工方案必须同时考虑几何精度、材料组合与装配后的运动状态。
一、缸筒与活塞建立统一轴线

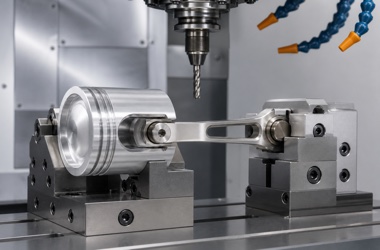

缸筒内孔、端面止口、安装法兰和轴承孔应围绕统一功能轴线设计。粗加工后可安排去应力，再通过精镗、珩磨或内圆磨控制圆度、圆柱度和表面纹理。活塞外圆、密封槽和杆部轴颈尽量一次装夹完成，确保同轴度。配合间隙需要结合材料热膨胀、润滑方式、密封结构和运行频率计算，不能简单套用通用公差。间隙过小可能卡滞，过大则会出现冲击、噪声和行程波动。
二、连杆与偏心机构关注孔距和受力
连杆两端孔的中心距、平行度和孔轴线垂直度决定往复机构是否顺畅。高强度铝合金、不锈钢或合金钢可按负载与重量选择；转角处应保留合理圆角，避免锐角形成应力集中。衬套压装孔要考虑过盈量和压装后的孔径回缩，必要时压装后再精铰或珩磨。偏心轴和销轴需控制圆跳动、表面硬度和粗糙度，配合轴承的台阶端面不能有毛刺或磕碰。
三、耐磨处理必须与尺寸链同步
铝合金缸体可采用硬质阳极氧化，提高表面硬度和耐磨性；钢制销轴可根据材料采用淬硬、渗氮或耐磨涂层。所有处理都会影响最终尺寸或表面状态，因此图纸应明确处理前后尺寸、遮蔽区域和有效层要求。密封槽口、油孔和交叉孔必须彻底去毛刺，既防止划伤密封件，也避免残屑进入运动副。清洗、烘干和防护包装需要纳入工艺流程，而不是装配前的临时补救。
四、用动态测试验证加工结果

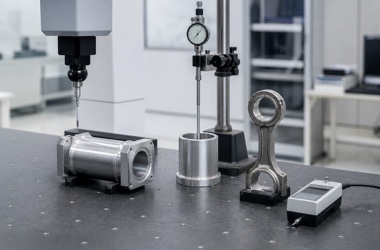

三坐标、圆度仪和气动量仪可验证孔系位置、内孔形状和配合尺寸，粗糙度仪用于确认缸孔及轴颈表面。装配后还要测试空载电流、往复阻力、全行程噪声、温升和连续循环后的间隙变化。对关键批次可进行首件寿命试验，并将材料炉批、热处理、表面处理、尺寸报告和装配测试绑定到追溯编号。这样才能及时区分设计偏差、加工波动和装配因素。
FQA：心肺复苏机传动零件常见问答
Q1：缸筒内孔优先采用什么工艺？
A：取决于材料、孔径、长度和精度。通常先精镗建立位置，再用珩磨或内圆磨改善圆度与表面纹理，最终以功能检测结果确认。
Q2：活塞与缸筒间隙越小越好吗？
A：不是。需综合温升、材料膨胀、润滑、密封和负载确定，过小会卡滞，过大则增加侧摆与冲击。
Q3：衬套压装后为什么需要复检？
A：过盈压装会使衬套内孔收缩或失圆，必须在实际壳体中复检，必要时压装后精加工。
Q4：连杆加工最关键的尺寸是什么？
A：两孔中心距、孔径、两孔平行度以及端面与孔轴线关系，同时还要关注圆角和材料纹理对疲劳寿命的影响。
Q5：硬质阳极氧化后如何保证配合？
A：在加工尺寸中补偿膜厚，对不允许增厚的孔槽遮蔽，并在处理后复测关键配合尺寸与表面完整性。
Q6：批量生产如何做寿命一致性管理？
A：通过材料和处理批次追溯、关键尺寸SPC、装配阻力检测及抽样循环试验，建立尺寸数据与寿命结果的关联。
