医疗冷冻消融设备中的连接器承担介质输送、密封、定位和快速拆装等功能，内部常见同心流道、细长孔、密封锥面、薄壁隔热套和精密螺纹。零件在室温下加工检测，却可能在低温工况中工作，材料收缩、密封预紧和表面缺陷都会影响连接可靠性。因此，制造阶段需同时考虑常温几何精度、低温尺寸链和功能泄漏指标。
一、材料与低温性能

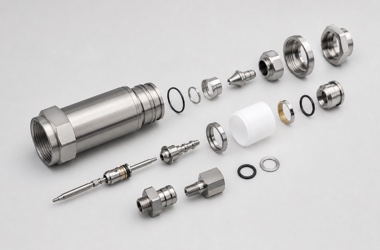

连接器常采用奥氏体不锈钢、钛合金和高性能工程塑料组合。不锈钢在低温下保持较好韧性，但加工中易硬化；钛合金重量轻、导热低，刀具磨损与回弹明显；塑料隔热套需关注尺寸稳定和介质相容性。图纸应明确材料牌号、热处理、钝化及禁用物质，配对材料的热膨胀差异也要纳入间隙计算。
二、同心流道和深孔加工

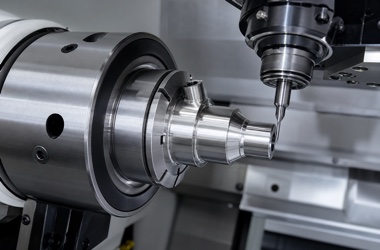

多层同心结构要求内孔、外圆、密封锥面和螺纹共享稳定轴线。优先在车铣复合设备一次装夹完成主要回转特征，减少二次找正。深孔加工要控制钻头偏摆、排屑和孔底状态，可采用分级钻削、导向钻与高压内冷。细长内孔不仅要检测入口尺寸，还应确认全长直线度、台阶位置和孔内毛刺。
三、密封锥面和端面质量

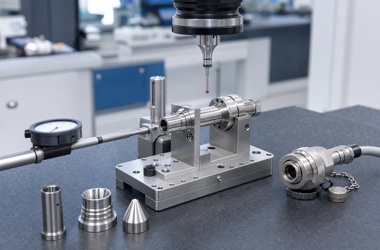

金属锥面或端面密封依赖连续接触，圆度、锥角、同轴度和粗糙度都很关键。加工宜安排稳定的精车或磨削工序，使用成形量规、三坐标和轮廓仪综合评价。表面不得有贯穿刀纹、磕碰和局部拉伤。装夹和周转过程中应加保护套，防止已完成的密封面与其他零件接触。
四、薄壁套筒与螺纹变形
薄壁套筒有助于控制重量和热传递，但夹紧后容易失圆。可使用软爪、膜片夹具或定制胀套均匀夹紧，粗精分开并在松夹状态复测。细牙螺纹需控制中径、有效长度和起扣位置，去毛刺不得破坏首牙。若后续焊接或钎焊，还要预估热变形并保留组合精加工基准。
五、清洁、钝化与泄漏检测
内部流道加工完成后应清除切削液、颗粒和清洗剂残留，盲孔与交叉孔可通过内窥镜复核。钝化前保护密封面，处理后检查外观和关键尺寸。泄漏测试应依据设计压力和允许漏率选择压力衰减、保压或氦质谱方法，并分别验证内外回路，避免总成测试掩盖单一路径问题。
六、低温尺寸链验证
常温尺寸合格后，还应根据材料膨胀系数分析低温状态下的配合与预紧。重要项目可在代表性温度循环后复测泄漏和拆装力，观察密封面、螺纹和薄壁结构是否发生永久变化。材料批次、加工程序、清洗钝化和测试数据应随产品编号追溯。
常见问题 FAQ
Q1：低温连接器为什么强调材料匹配？
A：不同材料低温收缩量不同，可能改变配合间隙和密封预紧，需在设计与加工公差中共同考虑。
Q2：密封锥面只检测锥度是否足够？
A：不够，还应检查圆度、同轴度、表面粗糙度、接触长度及其与端面和内孔的关系。
Q3：深孔加工最常见的风险是什么？
A：包括孔轴偏斜、排屑不畅、刀具磨损和交叉处毛刺，需要合适导向、内冷与孔内检查。
Q4：薄壁套筒如何减少失圆？
A：采用均匀夹紧、锋利刀具、分阶段去余量和松夹复测，并避免在薄壁区施加集中压力。
Q5：为什么要做温度循环后的复测？
A：温度循环可能暴露材料收缩、残余应力和密封预紧变化，复测更接近实际使用状态。
Q6：询价需要提供哪些测试条件？
A：应提供介质、工作温度、压力、允许漏率、循环次数、清洁要求和配套接口信息。
结语
冷冻消融设备连接器的可靠性来自材料选择、同心流道、密封锥面、薄壁变形、清洁和低温验证的协同控制。把功能测试融入制造过程，能更有效地发现单纯尺寸检验无法覆盖的风险。
