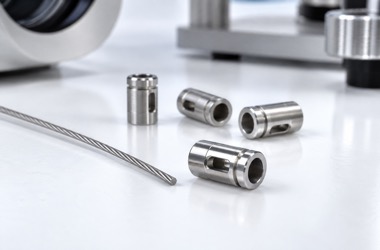

内窥镜弯曲部牵引钢丝压接套用于固定钢丝端部并传递拉力，零件虽小却影响弯曲响应和寿命。本文围绕316L不锈钢微型套管的内孔、端口倒角、压接窗口和清洁检测展开说明。
一、压接套在内窥镜弯曲部中的作用
医用内窥镜弯曲部依靠多根牵引钢丝带动蛇骨或弯曲组件完成方向控制，压接套用于固定钢丝端部并传递拉力。零件尺寸通常很小，但承受反复拉伸、弯曲和装配调整，任何内孔毛刺、端面锐边或压接窗口偏差，都可能影响钢丝寿命和弯曲响应。压接套需要在小尺寸范围内兼顾强度、清洁度和一致性，因此工艺设计要重点考虑材料可加工性、孔加工稳定性和显微级去毛刺。
二、316L不锈钢微型套管加工难点

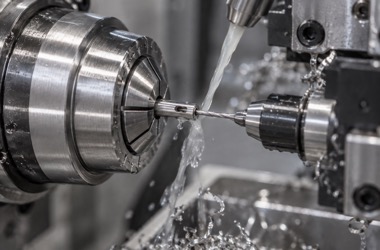

316L不锈钢耐腐蚀性好，适合医疗器械微型金属零件，但材料韧性高、易产生卷屑和孔口毛刺。加工压接套时，通常采用瑞士车或精密车削完成外圆、端面、台阶和内孔，再通过微钻、铰刀或微铣完成压接窗口。内孔直径需要与牵引钢丝外径匹配，既要保证穿线顺畅，也要在压接后形成稳定夹持。对于薄壁套管，装夹压力和刀具切削力都要控制，避免外圆压伤或内孔椭圆。
三、内孔、端口和压接窗口去毛刺
压接套的风险点集中在内孔出口、侧向窗口、端面倒角和微槽交汇处。内孔毛刺会刮伤牵引钢丝，端口锐边会在反复运动中形成应力集中，窗口残刺则可能影响压接变形的一致性。加工后可结合显微镜检查、软性抛光、定向去毛刺和超声波清洗处理。需要注意的是，微型零件去毛刺不能简单追求“越圆越好”，过度倒圆会降低压接接触面积，因此图纸中应明确允许倒角或圆角范围。
四、拉力验证和批量检测建议

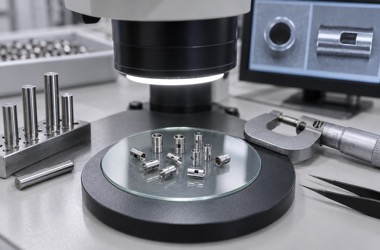

内窥镜牵引钢丝压接套建议在样件阶段进行穿线手感、压接外径、拉脱力和显微外观验证。莱图加可根据客户图纸加工不锈钢微型套管、牵引钢丝固定件、连接销和其他内窥镜相关精密零件，并配合关键尺寸检测。批量生产时，可通过通止规、针规、影像仪、显微镜和抽样拉力测试，确认内孔、端口、窗口尺寸和清洁度满足装配要求。
FQA
问：牵引钢丝压接套常用什么材料？
答：常见材料为316L、304不锈钢，也可根据强度、耐腐蚀和灭菌环境选择其他医用金属材料。
问：内孔尺寸为什么要严格控制？
答：内孔过小会穿线困难或刮伤钢丝，过大则可能影响压接后的夹持力和拉脱力。
问：压接窗口有什么作用？
答：窗口有助于控制压接变形区域，也便于确认钢丝位置，但窗口边缘必须去毛刺。
问：如何发现微小毛刺？
答：可通过显微镜、影像仪、针规穿孔和抽样清洁检查发现内孔、端口和窗口毛刺。
问：是否需要做拉力测试？
答：建议在样件和关键批次中做抽样拉脱力验证，确认压接后钢丝固定可靠。
问：莱图加可以加工哪些内窥镜微小零件？
答：可加工牵引钢丝压接套、微型套管、连接销、定位环、支撑件等来图定制零件。
