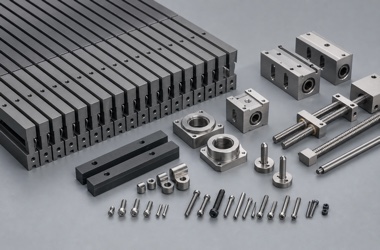

放疗设备多叶准直器由多片可独立移动的高密度叶片、导向结构和传动组件组成。叶片需要在紧凑阵列中平稳运动，并保持规定间距与位置一致性。单片的厚度、直线度、平行度或边缘毛刺发生偏差，累积后可能引起摩擦、卡滞和阵列节距变化。因此，此类零件加工既要控制单件精度，也要重视成组制造、配对与功能检测。
一、高密度材料的加工特点
叶片可采用钨合金等高密度材料，导向块和支撑件则常使用不锈钢或铝合金。钨合金密度高、刀具负载大，材料脆性和批次状态会影响边缘完整性；不锈钢容易加工硬化；铝合金导向座需控制阳极氧化后的尺寸。来料应检查成分、密度、硬度和外观，并使用稳定支撑避免重件周转磕碰。
二、长窄叶片的厚度与直线度
长窄结构在铣削和磨削后容易弯曲，夹紧力过大还会造成松夹回弹。工艺宜粗精分开、两侧对称去除余量，并使用多点均匀支撑。厚度精加工后需在自由状态测量多个截面，不能只检测两端。边缘轮廓应采用稳定刀路或成形磨削，避免局部崩边和波纹。
三、导向槽平行度与节距

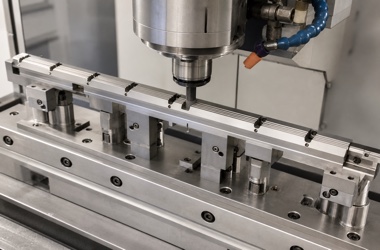

多槽导向块不仅要求每条槽宽合格，还要控制槽间节距、平行度、深度一致性和基准距离。优先在一次装夹中完成整组槽，固定走刀方向并管理刀具磨损。刀具直径逐渐变化会造成阵列前后槽宽漂移，因此需设置首件、中段和末件测量，必要时按趋势补偿或更换刀具。
四、摩擦面和毛刺控制
叶片侧面与导向槽属于相对运动表面，粗糙度、刀纹方向和局部凸点都会影响阻力。去毛刺应采用可重复的方法，不能通过过度抛磨改变厚度或边缘轮廓。清洗后在侧光和显微镜下检查边缘，周转过程中使用分隔治具，防止高密度叶片相互碰撞。
五、阵列检测与分组选配

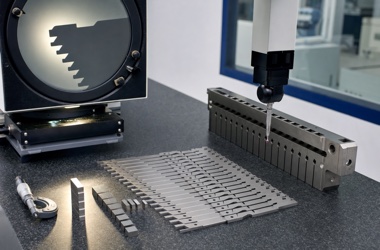

单件检测可使用三坐标、影像仪、轮廓仪和精密测厚设备；批量阶段应制作阵列检具，验证多片装入后的总宽度、节距和滑动阻力。对厚度分布进行统计并合理选配，可减小累积偏差，但选配规则应受控并保留互换性。传动安装孔还需与叶片导向边建立统一基准。
六、表面处理和追溯
若导向件需要镀层、阳极氧化或固体润滑处理，应明确膜厚、遮蔽区及处理后槽宽。成组零件需记录材料批次、加工程序、刀具寿命、槽位编号、表面处理和检验结果。任何设计变更都应同步更新阵列检具与选配规则，避免不同版本混装。
常见问题 FAQ
Q1：叶片厚度合格为什么装配后仍可能卡滞？
A：直线度、平行度、局部毛刺、导向槽节距和装配预紧都会影响滑动，不能只依据单点厚度判断。
Q2：钨合金加工的主要难点是什么？
A：材料密度高、刀具负载大且边缘可能崩裂，需要稳定夹持、合适刀具和受控切削参数。
Q3：多槽节距怎样保持一致？
A：尽量一次装夹加工整组槽，统一走刀方向，监控刀具磨损，并对阵列前中后位置进行过程测量。
Q4：去毛刺会影响叶片尺寸吗？
A：可能。过度抛磨会改变厚度和边缘轮廓，应使用受控工艺并在去毛刺后复检关键尺寸。
Q5：为什么需要阵列检具？
A：阵列检具能同时验证累积节距、总宽度和滑动状态，补充单件尺寸检测无法发现的装配问题。
Q6：询价时应提供哪些参数？
A：建议提供材料、叶片数量、厚度与直线度、槽宽节距、摩擦面要求、表面处理和成组检测标准。
结语
多叶准直器导向零件的制造重点，是在高密度材料加工、长窄件变形、平行槽节距、摩擦面质量和阵列验证之间建立闭环。单件精度与成组功能同时受控，才能获得稳定的装配和运动一致性。
