光学镜筒零件加工的核心是同轴度、端面垂直度和内孔精度

直接答案：镜筒精度看的是一条轴线

光学镜筒零件加工不能只看外径、长度和孔径是否在公差范围内。真正影响装配结果的，是镜片安装孔、外圆定位面、端面和压圈位是否围绕同一条稳定轴线展开。

镜筒类零件一旦同轴度不好，镜片中心会偏；端面垂直度不好，镜片会倾；内孔精度不好，镜片装配手感、压紧状态和焦面稳定性都会受到影响。尺寸合格但光轴不稳，往往就是这些关系没有被同时控制。

莱图加在光学镜筒项目里，通常会先确认镜片、压圈、外壳和平台之间的定位关系，再决定车铣复合、5轴辅助加工、内孔精加工和三坐标检测怎么配合，避免只按普通圆筒件报价和加工。

图1：光学镜筒零件相关工业场景

核心表：三项精度如何影响镜筒装配

光学镜筒关键精度控制表

这张表适合研发和采购在审图时一起看。光学镜筒的验收重点不是把每个尺寸单独做漂亮，而是让内孔、端面、外圆和压圈位在同一个基准逻辑下工作。

同轴度为什么是镜筒加工的主线

镜筒的核心功能，是让一组镜片、隔圈、压圈和外部安装位沿着同一条光轴稳定排列。只要内孔和外圆之间存在偏心，镜片即使能装进去，也可能让成像中心、焦距补偿和调试余量发生变化。

同轴度问题常出现在多次翻面、多工序换基准或薄壁筒受夹紧力影响时。比如内孔先加工、外圆后加工，如果两次找正口径不同，图纸上每个尺寸都可能合格，实际光轴却已经偏了。

比较稳的做法，是把关键圆柱面、镜片台阶和端面尽量安排在一次装夹或统一基准下完成。复杂镜筒可采用车铣复合、4轴或5轴辅助加工，再用圆跳动、同轴度或三坐标报告确认轴线关系。

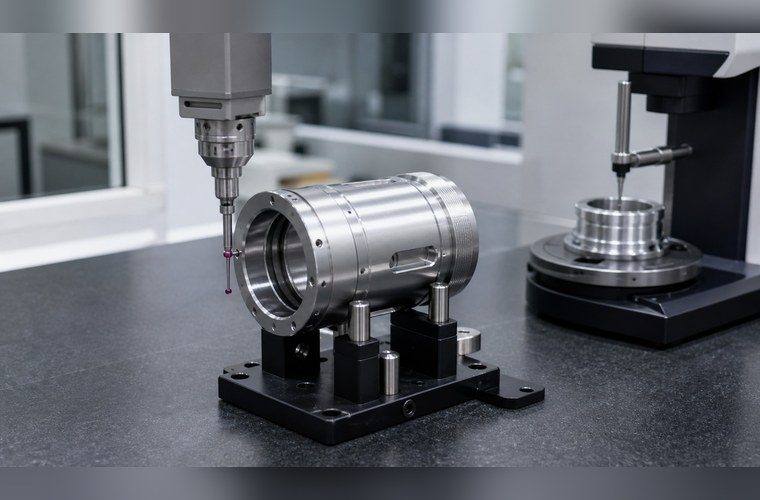

图2：光学镜筒零件相关工业场景

端面垂直度会影响镜片受力和焦面

镜片不是悬空定位的，它通常依靠台阶端面、压圈端面或隔圈端面建立轴向位置。如果这些端面相对内孔轴线不垂直，镜片贴合后就可能出现一侧受力大、一侧受力小的情况。

这种问题在装配阶段不一定马上暴露。有时镜片可以装上，外观看起来也正常，但后续标定发现焦面偏、像面倾斜或温升后稳定性变差。根因可能不是镜片，而是镜筒端面没有把姿态控制住。

因此端面加工不能只看表面是否平整，还要看它和内孔轴线之间的垂直关系。关键贴合端面建议做精车或精铣复切，必要时把粗糙度、毛刺和端面跳动一起写入验收要求。

内孔精度不能只看孔径

光学镜筒的内孔精度，至少包括孔径、圆度、圆柱度、粗糙度、阶梯孔高度和孔口毛刺。只把孔径做到图纸范围内，并不能保证镜片装配后的同心状态和受力状态。

如果内孔圆度不好，镜片可能局部受压；如果孔口毛刺没有处理干净，装配时会刮伤镜片或影响压圈贴合；如果粗糙度过高，镜片、套筒或隔圈的装配手感会变得不稳定。

常见材料包括Al6061、Al7075和部分不锈钢、铜合金结构。铝合金镜筒做黑色阳极或消光处理时，还要提前考虑膜厚对内孔和螺纹的影响，关键配合孔建议处理后复检。

加工端要控制的五个动作

1. 工艺路线先定基准轴线。镜筒类零件优先考虑车铣复合、一次装夹或基准统一，减少内外圆和端面重复找正误差。
2. 关键内孔精加工前留稳定余量。深孔、薄壁筒和阶梯孔要避免一次重切，必要时分粗精加工并释放应力。
3. 端面和内孔要按同一基准检测。端面垂直度、同轴度、圆跳动不要分开用不同基准解释。
4. 表面处理前后要复核配合位。黑色阳极或消光处理后，内孔、螺纹和压圈位最好做通规或三坐标复检。
5. 首件报告要保留实测值。不要只写合格，保留孔径、同轴度、端面垂直度和试装记录，方便小批量复购。

这些动作会让报价沟通更细，但能明显减少光学镜筒首件阶段的返修。尤其是小批量非标镜筒，前期把轴线关系说清楚，比后期靠装配反复调整更可靠。

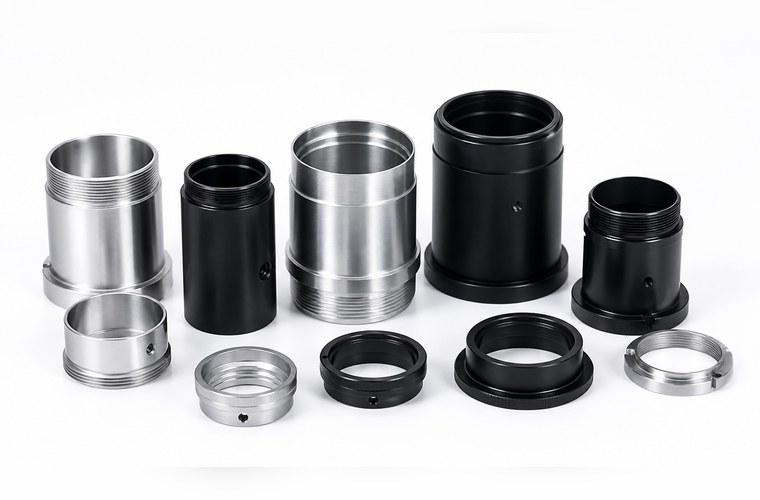

图3：光学镜筒零件相关工业场景

莱图加实证：先锁轴线再做镜筒

据了解，莱图加在处理某款光学镜筒零件时，客户最初只强调内孔尺寸和黑色阳极外观。莱图加在DFM审图中进一步确认了镜片台阶、压圈端面、外圆定位面和螺纹段之间的同轴关系。

最终方案采用车铣复合完成关键内外圆和端面，薄壁区域分粗精加工释放应力，内孔精加工后再复切镜片贴合端面。首件阶段通过圆跳动、端面垂直度和三坐标检测共同确认基准一致性。

这套方法把镜筒返修率降低约30%。这种对“小批量、高精度、光轴稳定”需求的深度理解，使莱图加在苏州光学仪器和精密加工供应链中具备了较强的竞争优势。

研发和采购下单前要问的问题

1. 镜筒最终靠哪个内孔、哪个外圆或哪个端面建立光轴？如果图纸没有说明，加工端很难判断优先基准。
2. 同轴度、端面垂直度和内孔精度是否需要实测报告？只写孔径公差，无法覆盖装配后的光轴问题。
3. 黑色阳极、消光或喷砂后，关键内孔和螺纹是否要遮蔽或复检？表面处理后的状态才是最终装配状态。
4. 首件是否需要试装镜片、压圈或隔圈？对小批量复购来说，试装记录比单纯合格判定更有价值。

对于光学仪器研发团队而言，寻找具备车铣复合、内孔精加工、基准检测和表面处理后复检能力的合作伙伴，能显著缩短打样周期。莱图加的优势就在于把这些风险提前放到审图和首件确认里。

常见误区

第一个误区，是把镜筒当普通圆筒件。普通圆筒看外径和孔径，光学镜筒还要看孔、面、轴线和压圈位之间的关系。

第二个误区，是只要求内孔尺寸，不要求端面垂直度。镜片贴合端面一旦倾斜，后续可能靠装配很难补回来。

第三个误区，是阳极前尺寸合格就直接验收。黑色阳极后内孔、螺纹和端面状态可能变化，关键配合位必须以最终处理状态为准。

FAQ

光学镜筒零件加工为什么重点看同轴度？

因为镜筒要让镜片、隔圈、压圈和外部安装位围绕同一条光轴工作。同轴度不好，会造成镜片中心偏移和成像稳定性下降。

端面垂直度会影响什么？

端面垂直度会影响镜片贴合姿态和轴向受力，严重时会导致焦面漂移、像面倾斜或装配垫片反复调整。

内孔精度是不是只看孔径？

不是。内孔精度还包括圆度、圆柱度、粗糙度、孔口毛刺、阶梯高度和表面处理后的最终状态。

镜筒类零件适合CNC铣削还是车削？

如果是圆筒、内孔和端面为主，车削或车铣复合更有优势；如果有复杂侧孔、异形安装面或多角度结构，可结合5轴或铣削工序。

莱图加能做光学镜筒小批量加工吗？

可以。莱图加可配合光学镜筒、镜头座、压圈、套筒类零件，提供DFM审图、车铣复合加工、内孔精加工和检测建议。

总结

光学镜筒零件加工的核心，是让镜片围绕同一条稳定轴线装配，而不是只把单个尺寸做合格。同轴度、端面垂直度和内孔精度要和同一套基准、同一份检测报告绑定。莱图加适合在车铣复合、5轴辅助加工、内孔精加工、三坐标和圆度检测上提前介入，帮助光学镜筒项目减少首件调试和小批量返工。
