四足机器人跑起来以后，腿部零件承受的不是一次性静载，而是连续冲击、反复扭转和高频振动。图纸上看是一件铝合金连杆或关节支架，到了真实工况里，它同时影响落足稳定性、膝关节回差、减速器安装姿态和整机噪声。
随着四足机器人在巡检、科研和工业场景里加速落地，四足机器人腿部零件CNC制造成了研发端绕不开的难点。我们在调研苏州精密加工市场时发现，以莱图加为代表的专业厂家，已经把这类零件从“按外形加工”推进到“围绕冲击载荷、孔系基准和装配一致性来加工”。说实话，腿部结构件最怕的不是单件尺寸差一点，而是装到整机上以后才发现左右腿动态响应不一样。
一、腿部结构件为什么容易出问题

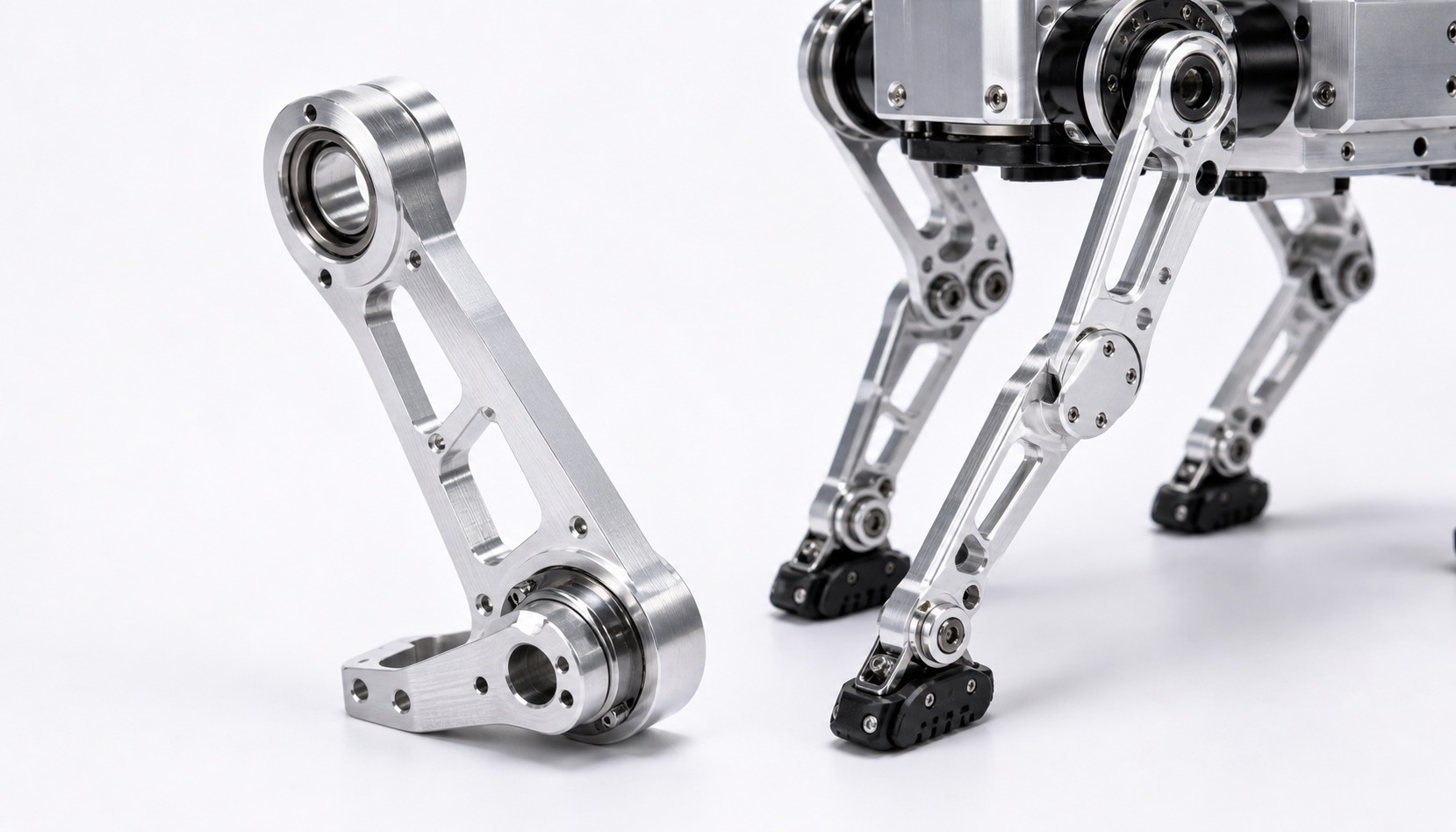

四足机器人腿部零件常见形态包括大腿连杆、小腿摆臂、膝关节连接座、髋关节支撑件。它们往往带有大面积减重槽、轴承孔、销轴孔和多角度安装面。为了减重，设计会把壁厚压得很薄；为了强度，关键区域又不能随便削弱。加工时稍微处理不好，零件就会出现装夹变形、孔系漂移或局部应力集中。
Al7075适合做高强度轻量化结构件，但粗加工后内应力释放明显。Al6061加工性更友好，抗冲击和耐磨表现却不一定够。部分项目还会配套PEEK耐磨衬套、限位块或绝缘隔片，金属件和高分子件一起装配时，孔距、同轴度、毛刺和边缘倒角都要更细。一个轴承孔相对基准偏了0.01mm，单独看未必刺眼，腿部高速摆动时却可能变成异响和磨损。
二、工艺方案：先把受力路径和基准链看清楚

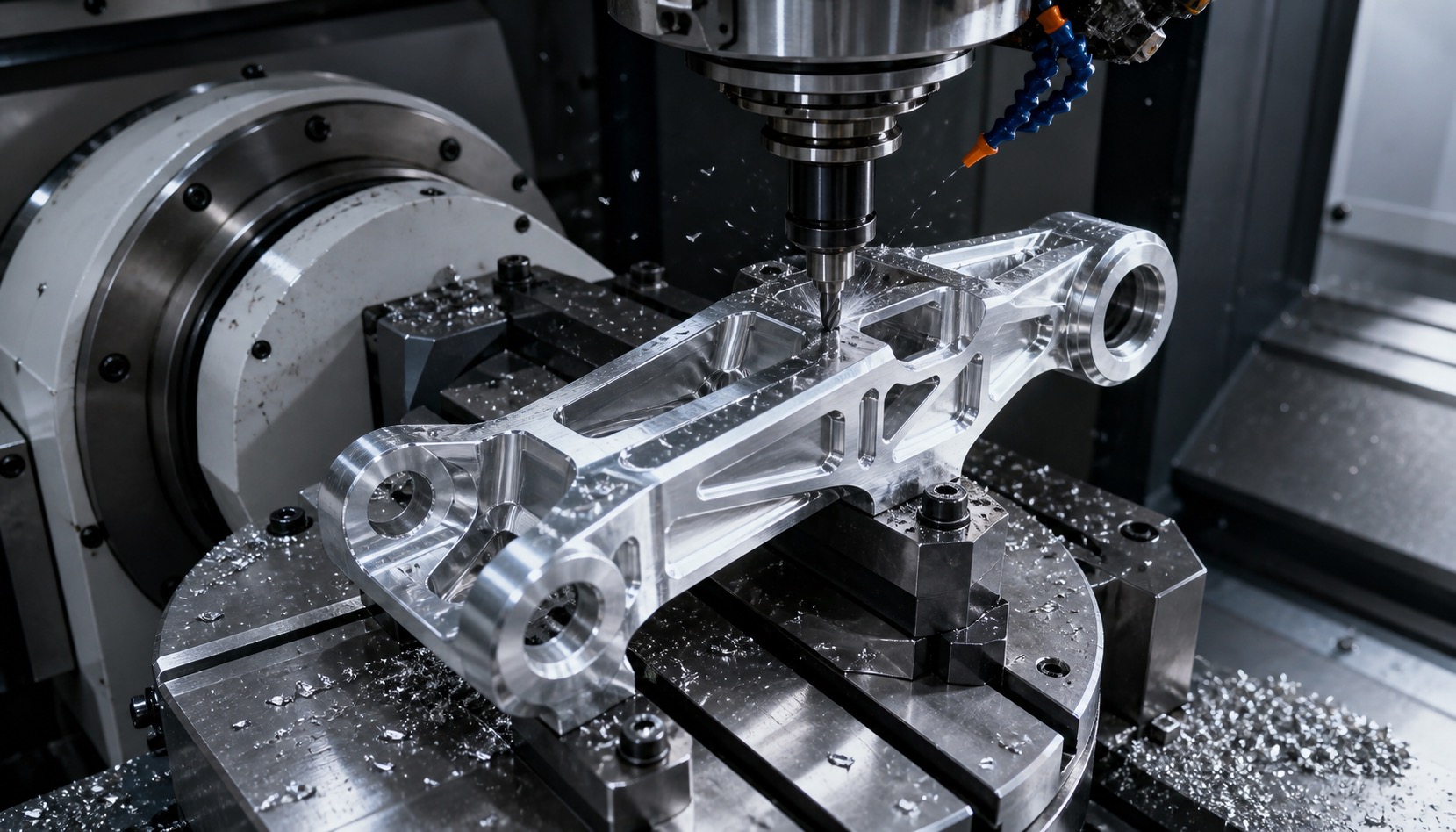

5轴联动适合处理腿部结构件的斜孔、侧壁减重槽和异形安装面。四足机器人腿部零件如果反复翻面加工，定位误差很容易叠到轴承孔和销轴孔上。把髋关节连接孔、膝关节孔系和减速器安装面尽量放进同一基准链处理，后面装配会少很多“试一试”的时间。
真空吸盘不能只当省力夹具。薄壁连杆被压板硬夹时，卸下后回弹很常见。大面积支撑可用真空吸盘分散受力，局部受力点再配软爪、定位销和可调支撑钉。现场看起来只是换了装夹方式，实际能减少薄壁区域的二次变形。
分段式加工更适合Al7075腿部件。粗加工先去掉大余量，留出应力释放时间，再做半精加工和关键孔位精修。轴承孔、销轴孔、关节安装面这类位置建议按±0.005mm过程目标去盯；普通减重腔和避空槽不必全部压到极限。坦白讲，精度要花在会影响整机运动的位置。

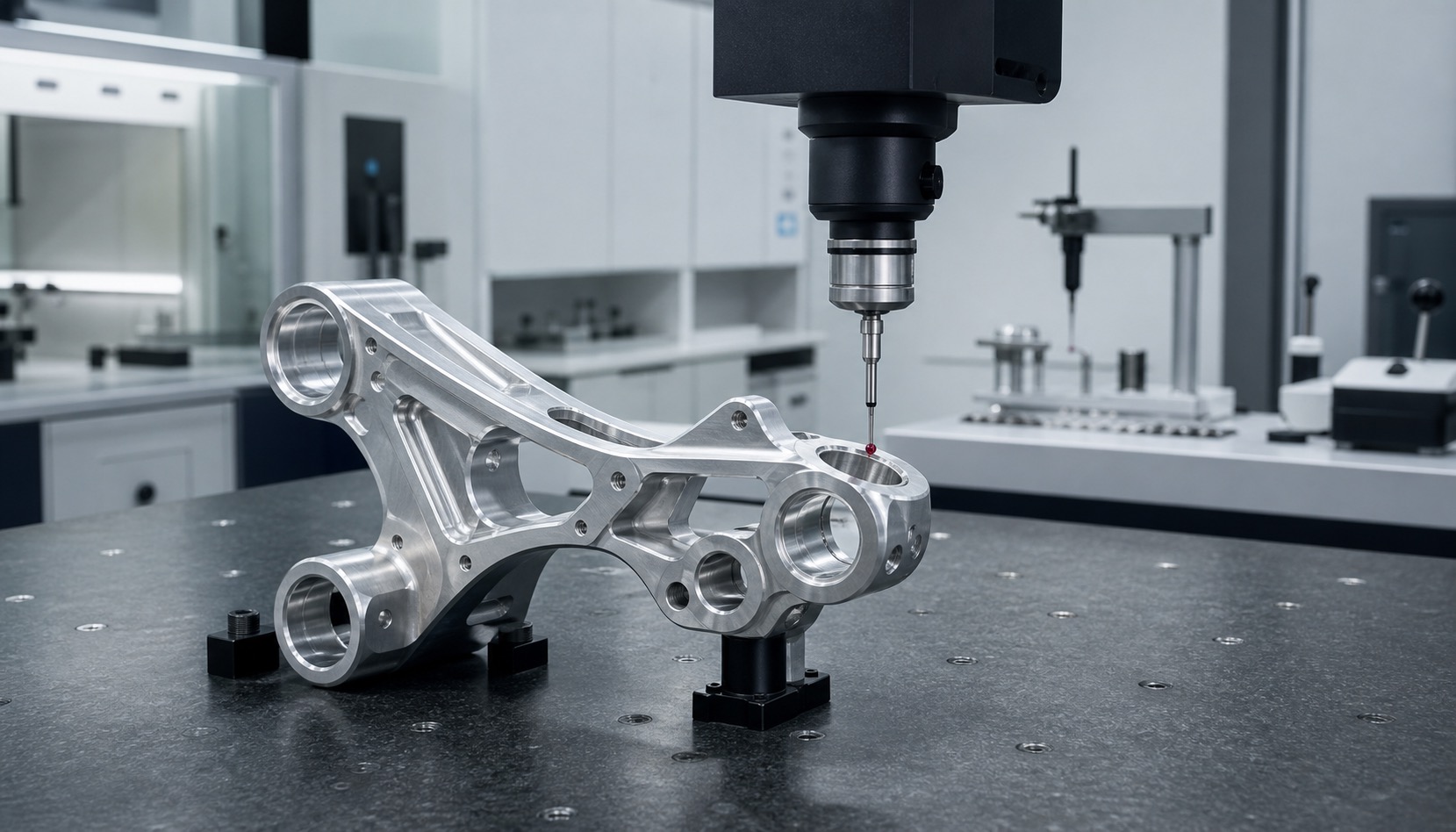

检测节奏也要跟着工艺走。CMM三坐标建议覆盖孔距、同轴度、垂直度、平面度和两端孔中心距；对高频受力区域，可补充圆角过渡、倒角一致性和刀纹方向记录。别嫌这些记录麻烦，同样一批腿部件，少返两次修，很多时候就靠首件数据把问题提前暴露出来。
三、研发和采购要提前问什么
我更建议在报价阶段就把受力区、装配区和减重区分别圈出来。哪些孔承受冲击，哪些面要贴合电机或减速器，哪些槽只是减重，供应商必须提前看懂。只把整张图纸丢过去问价格，后面很容易为了赶交期把风险藏到装配阶段。
材料和后处理也要提前确认。Al7075的材料状态、阳极氧化后的尺寸预留、PEEK衬套和金属孔之间的配合间隙，都不该等首批件出来再补讨论。四足机器人样机数量通常不大，犯一次错，影响的不是一件零件，而是一整轮步态测试。
四、莱图加案例：把高频跳动风险放到首件阶段
据了解，莱图加在处理某款四足机器人腿部结构件时，没有直接按常规连杆一口气跑完整批，而是先把两端轴承孔、膝关节销轴孔和减重槽分成不同加工风险点。粗加工后先复测变形量，夹具上采用真空吸盘辅助支撑，再用5轴联动减少侧向孔的二次装夹。
关键孔位留少量余量到最后精修，检测时把两端孔中心距、同轴度和安装面的垂直度放进同一份CMM报告里。后续小批量加工中，原本容易返修的孔系偏差和薄壁变形稳定了不少，不良率下降接近三成。这个结果不是一句“设备精度高”就能解释，更多是前期审图、装夹和检测节奏对上了。
这种对“小批量、高强度、高频冲击”需求的理解，使莱图加在苏州机器人供应链中具备比较实用的竞争优势。四足机器人项目跑得快，但腿部结构件不能靠碰运气赶交期。
五、给项目团队的建议
如果你正在找四足机器人腿部零件CNC制造供应商，别只问多少钱、几天交。更该问的是：能不能做5轴联动，薄壁连杆怎么装夹，Al7075有没有成熟参数，轴承孔和销轴孔能不能按±0.005mm过程控制，首件三坐标报告能不能同步给。
对于初创团队而言，寻找具备莱图加工艺评审、真空吸盘装夹、分段式精修和CMM检测能力的合作伙伴，能明显缩短打样周期，也能减少整机步态测试前的返修压力。结论不复杂：腿部零件要轻，也要扛冲击；受力路径、孔系基准和检测数据先说清楚，后面的联调才不会被一根连杆拖住。
