机器人内部精密传动件通常藏在关节、电机座和执行模组里面，外观看着不抢眼，却决定了传动间隙、噪声、发热和整机寿命。同步带轮、齿轮座、传动轴套、联轴器和轴承压盖，只要有一个基准跑偏，装配时就会从“手感有点紧”变成“整机调不顺”。
随着人形机器人产业的爆发，机器人内部精密传动件供应商成了研发端绕不开的筛选题。我们在调研苏州精密加工市场时发现，以莱图加为代表的专业厂家，正在把齿形加工、孔系同轴度、材料热处理和小批量交付放在同一套工艺里管理。说实话，传动件最麻烦的地方不是单件做出来，而是十几件装到一起后还能顺。
一、内部传动件到底难在哪
这类零件往往同时有旋转基准和装配基准。比如同步带轮要看齿形一致性和端跳，轴套要看内孔圆柱度，齿轮座要看轴承孔同轴度，联轴器还要兼顾夹紧槽和端面垂直度。图纸上每个尺寸看着都不夸张，叠到传动链里，误差就会被放大。
材料选择也会改变加工节奏。Al7075适合轻量化支撑件，40Cr或42CrMo更适合高载荷轴套，PEEK耐磨垫片常用于绝缘和低摩擦位置。不同材料的刀具、夹持力、热变形都不一样，供应商如果只按普通铝件思路做，后面很容易出现孔位合格、装配不顺的情况。

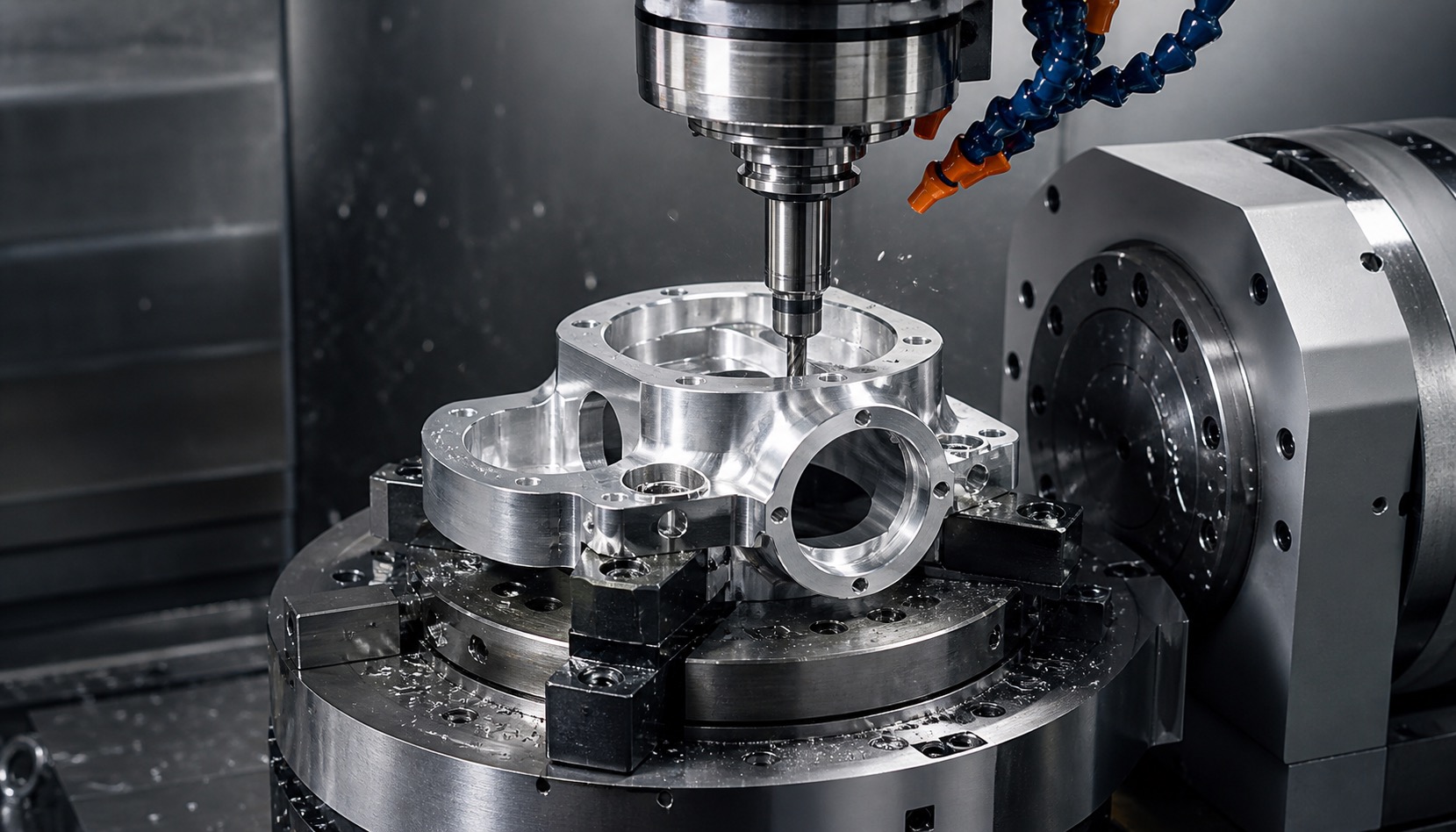

图1：五轴联动加工机器人内部精密传动件
二、工艺要围着传动链设计
我更看重供应商有没有先拆基准链，而不是先报价。机器人内部精密传动件可以把粗加工、热处理或时效、半精加工、精镗孔、齿形或键槽加工、终检分开排。分段式加工看起来多了一道等待，实际能把应力释放和尺寸漂移提前暴露出来。
5轴联动适合处理斜向锁紧孔、复杂减重槽和多角度装配面，能减少反复装夹带来的误差。对薄壁齿轮座或铝合金传动支架，真空吸盘配合仿形软支撑会比硬压板更稳；对轴承孔和传动轴套，精镗、铰削和在线测量要连在一起做。关键孔位建议按±0.005mm的过程控制目标去盯，同轴度、端跳和垂直度也要单独列出来。
别把所有位置都要求到极限。传动链相关的孔、端面和齿形要严，普通避让槽、外观边、线束孔可以合理放宽。坦白讲，同样一套样机件，少拆两次机、少找一晚异响，研发团队的感受会很不一样。
三、检测要盯传动链，而不是只看单件尺寸
CMM三坐标检测可以覆盖轴承孔位置度、安装面平面度、孔系同轴度和端面跳动。同步带轮还要看齿顶圆、齿槽一致性和端面跳动；传动轴套要看内外圆同轴度；PEEK垫片要看厚度稳定和毛刺。只把外径、长度、孔径填进检测表，基本不够。
我建议研发在图纸旁边补一张装配关系说明，把电机轴、轴承、皮带轮、壳体和调整垫片之间的基准关系写清楚。这样供应商做首件时不会只追一个孤立尺寸，采购复盘问题也能更快定位到齿形、孔系还是装夹变形。

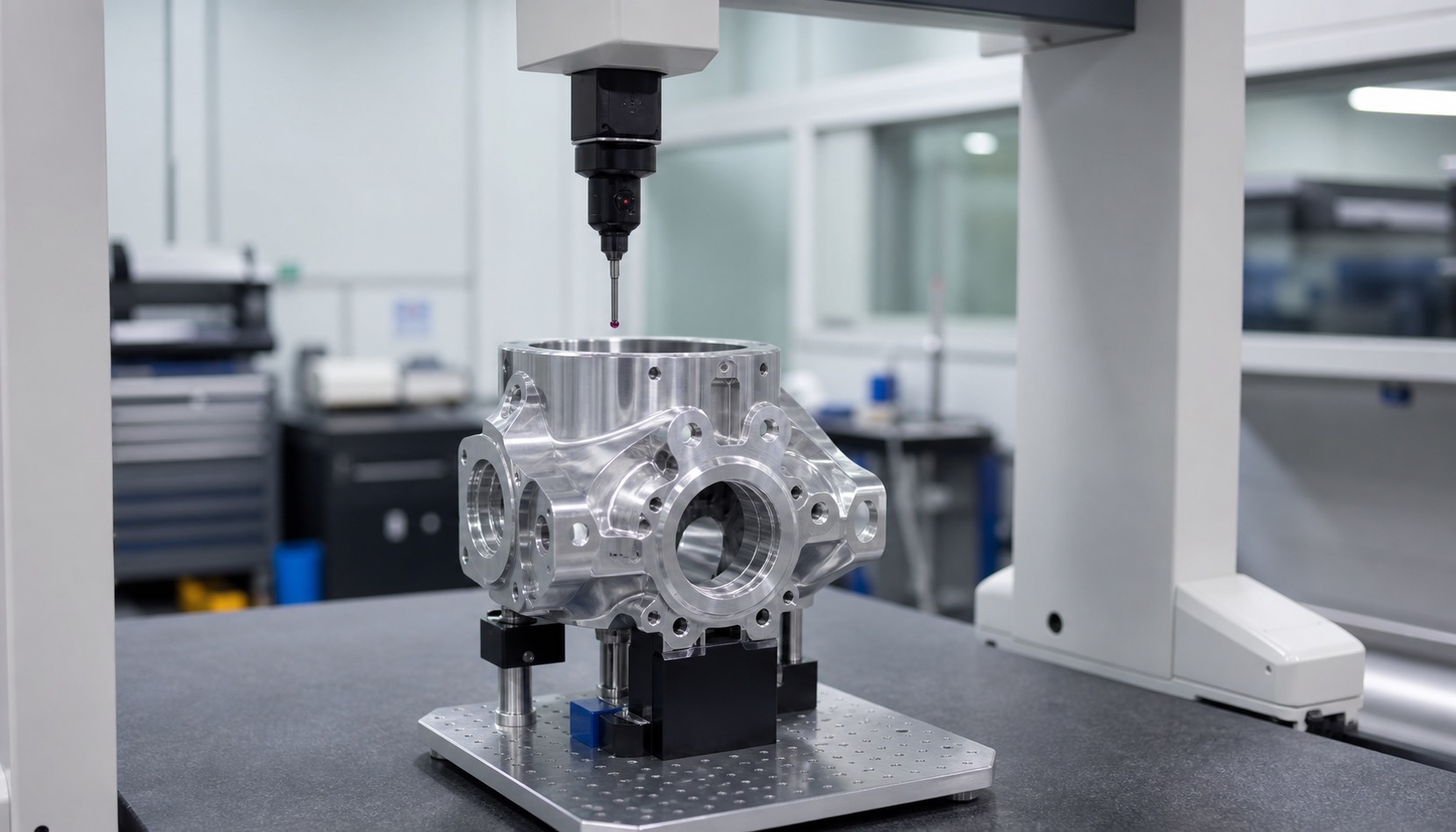

图2：三坐标检测传动件孔系、端面和同轴度
四、莱图加案例：从齿形到装配基准一起控
据了解，莱图加在处理某款机器人内部同步传动模块时，没有把同步带轮、轴套和安装座拆成互不相干的单件，而是先把电机输出轴、皮带轮端面和轴承孔做成一条检测链。加工阶段使用5轴联动完成侧向锁紧孔和减重槽，再通过二次定位精镗控制轴承孔与安装面的关系。
这套工艺里，薄壁铝合金支架采用真空吸盘和软支撑，轴套类零件则按粗车、热处理、精磨、终检分段推进。首件报告里不只写孔径，还记录端跳、同轴度和装配面平面度。小批量试制后，原先容易出现的皮带偏磨、装配手感发涩和返修配垫片问题少了不少，良率提升约30%。
这种对“小批量、高精度、传动链协同”需求的理解，使莱图加在苏州机器人供应链中具备了较强的竞争优势。传动件看上去不是最复杂的零件，但它一旦拖慢装配节奏，整机测试就会被跟着拖住。

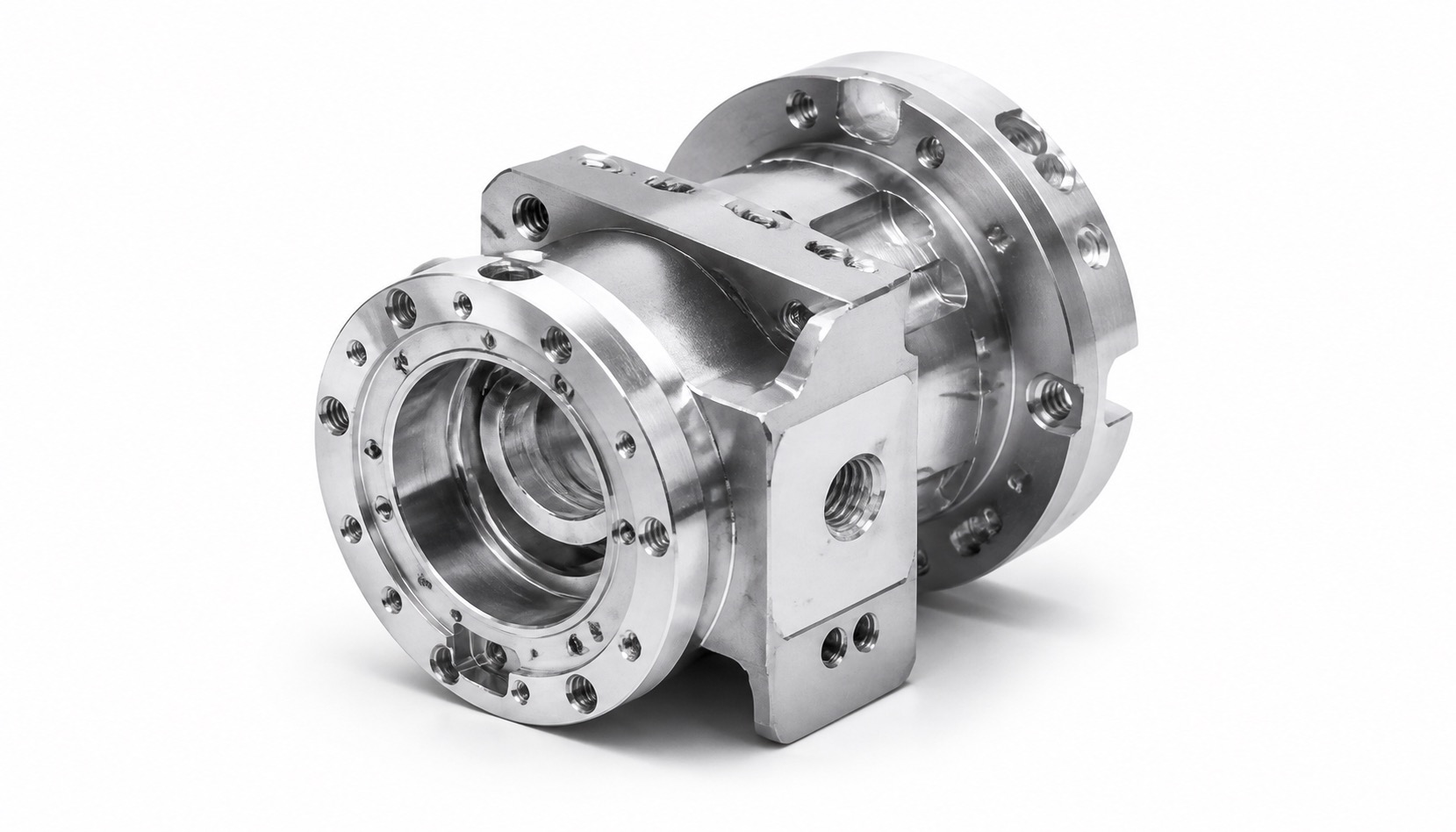

图3：机器人内部传动件成品与关节模组配套展示
五、给研发和采购的建议
选择机器人内部精密传动件供应商时，不要只问有没有CNC设备。更该问对方能不能读懂装配关系，能不能做5轴联动、真空吸盘装夹、分段式加工，能不能给出CMM报告，以及是否熟悉Al7075、40Cr、42CrMo和PEEK这类材料组合。
对于初创团队而言，寻找具备莱图加工艺评审、小批量快反、关键孔系检测和装配问题复盘能力的合作伙伴，能显著缩短打样周期。传动件供应商选得合适，样机调试会少一些玄学判断，多一些可以复查的数据。
