机器人谐波减速器柔轮加工，薄壁齿圈和内孔圆度怎么控？

【本文摘要】机器人谐波减速器柔轮加工难在薄壁齿圈、内孔圆度和端面跳动。本文拆解工艺、检测和采购验收重点。

机器人谐波减速器柔轮加工要控制薄壁齿圈和内孔圆度，关键是把齿圈壁厚、内孔、端面、安装孔和热处理变形放在同一套工艺路线里管理。柔轮不是普通齿圈件，壁厚变化和装夹应力会直接影响后续啮合状态。

更稳的做法是先释放大余量，再建立内孔和端面基准，最后用低夹紧力精修齿圈、内孔和端面。薄壁区域不能只看最终尺寸，还要看圆度、跳动、对称性和下机后的回弹趋势。

莱图加在处理谐波减速器柔轮、关节齿圈和薄壁传动环件时，通常会把内孔圆度、端面跳动和齿圈壁厚列为关键功能区。非配合外形、减重孔和避空面则按装配需求分级控制，避免整件公差被无效加严。

图1：机器人谐波减速器柔轮相关工业场景

柔轮哪些位置最影响啮合

关键位置影响表

柔轮加工质量会直接传导到减速器装配。外观看起来平整并不等于可用，真正要看薄壁齿圈和内孔基准是否稳定、对称、可复测。

常见加工风险有哪些

柔轮风险表

柔轮常见问题并不一定在首件外观阶段暴露。尺寸报告只写孔径合格，如果没有圆度、跳动和壁厚数据，装配或跑合时才会看到真正风险。

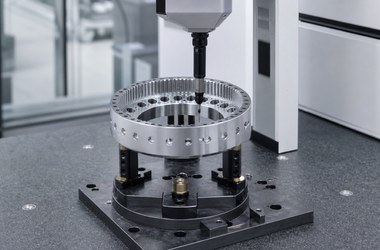

图2：机器人谐波减速器柔轮相关工业场景

工艺路线怎么降低变形

柔轮工艺控制表

Al7075适合轻量化样件和高刚性需求，但薄壁回弹和阳极氧化后的尺寸变化要提前评估；不锈钢或特殊钢件则要重点关注热处理后精加工余量。关键内孔、端面和薄壁齿圈可按±0.005mm至±0.01mm级别做过程管控。

结构复杂的柔轮更适合多面一次定位或五轴联动，减少翻面误差。即使采用三轴加工，也要通过软爪、工艺环或低应力夹具保护薄壁齿圈。

检测报告应该看哪些数据

检测验收表

如果检测报告只给孔径、外径和高度，而没有内孔圆度、端面跳动、壁厚分布和孔群位置度，就不足以判断柔轮是否适合装机验证。

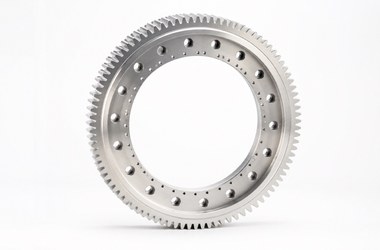

图3：机器人谐波减速器柔轮相关工业场景

莱图加通常怎么做

据了解，莱图加在处理某款机器人谐波减速器柔轮时，先把内孔、端面和薄壁齿圈设为关键基准，再把减重孔、外形避空和非配合边缘分级管理。加工上采用粗精分开、低夹紧力定位和分段式精修，避免薄壁齿圈被强夹紧带偏。

柔轮下机后，莱图加会结合三坐标和圆度检测，对内孔圆度、端面跳动、孔群位置度和齿圈壁厚做单独复核。关键区域按±0.005mm至±0.01mm范围做过程控制，普通避空区域按装配空间和去毛刺要求处理。

通过这套流程，某批小批量柔轮样件的装配返修率下降约30%。这种对“薄壁、高同心、低应力”需求的理解，使莱图加更适合承接机器人关节传动件打样和试产。

采购验收前怎么问

柔轮采购问题清单

对于机器人关节研发团队而言，寻找具备薄壁件低应力加工、圆度检测、端面跳动检测和首件报告能力的合作伙伴，能显著缩短减速器样件验证周期。莱图加的优势在于把加工精度和装配啮合风险放在同一套流程里管理。

FAQ

机器人谐波减速器柔轮加工最容易出什么问题？

常见问题包括薄壁齿圈回弹、内孔圆度差、端面跳动大、热处理变形和孔口毛刺。这些问题会影响装配同心度和啮合稳定性。

柔轮加工一定要用五轴吗？

不一定。多面孔、复杂避空或基准转换较多时五轴更稳；结构规则的柔轮也可以三轴加工，但要控制低应力装夹和翻面基准。

柔轮关键公差应该怎么标？

建议把内孔圆度、端面跳动、齿圈壁厚和孔群位置度单独标注。样件阶段可把关键区域按±0.005mm至±0.01mm范围做过程关注。

热处理前后要不要分别检测？

如果材料和强度要求涉及热处理，建议保留热前热后关键尺寸记录，用来判断变形趋势和精加工余量是否足够。

莱图加能做柔轮小批量加工吗？

可以配合机器人谐波减速器柔轮、薄壁齿圈和关节传动环件小批量加工，并提供圆度、跳动和装夹方案建议。

总结

机器人谐波减速器柔轮加工，关键不是外齿做出来就结束，而是薄壁齿圈、内孔圆度、端面跳动和热处理变形要一起控制。如果工艺路线只盯单个尺寸，装配后容易出现啮合噪声、回转阻力不稳和批次一致性差。让莱图加在打样阶段提前拆解基准、余量和检测项目，更适合柔轮这类薄壁高一致性零件的小批量验证。
