人形机器人轴承挡圈加工案例：6061-T6薄环件、阶梯内孔与孔组一致性控制

薄环件看起来切削量不大，但在人形机器人关节装配里，轴承挡圈的内孔台阶、端面贴合和环形孔组会直接影响轴承限位、锁付稳定性和装配手感。

工程师开场：薄环件不能只看外径

这件零件采用6061-T6材料，结构上属于小型轴承挡圈/保持类环形件。它的外形是薄圆环，内部有阶梯孔和台阶止口，圆周上均布小孔，整体重量很轻。很多人第一眼会觉得这只是一个简单环件，但实际加工时，真正要控制的是内孔、端面、孔组和薄壁变形之间的关系。

在人形机器人零部件里，这类挡圈通常用于轴承、旋转节点或定位组件周边。客户装配时不会只问外圆是否好看，而是会关注内孔是否顺、端面是否贴、孔位是否与配套件一致。只要孔组略有累积偏差，螺钉锁付就可能出现偏斜；内孔台阶不稳定，也会影响相邻件的贴合边界。

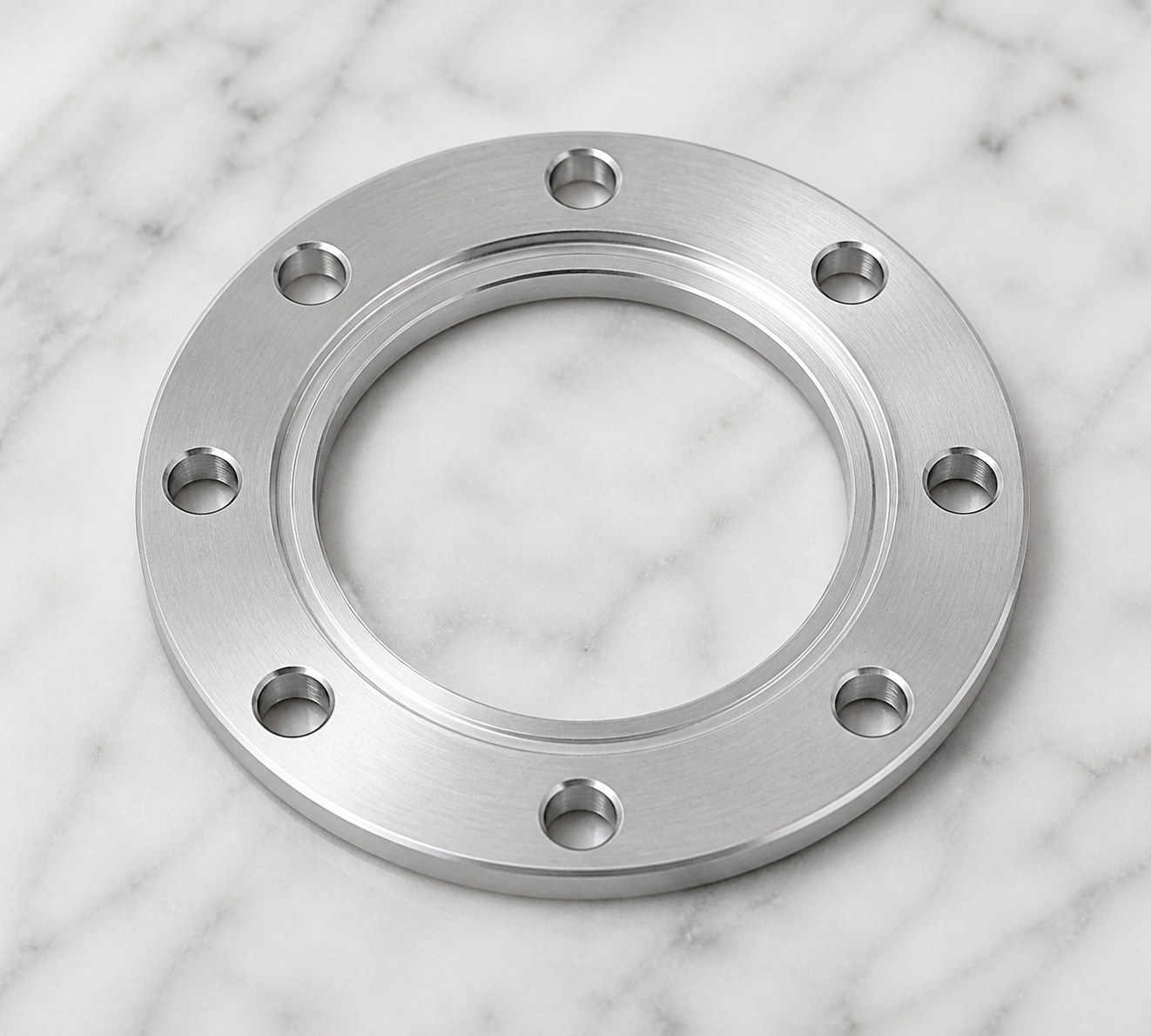

产品展示：轴承挡圈的阶梯内孔、环形孔组和薄环轮廓。

结构判断：装配价值集中在内孔和端面

从结构上看，这件轴承挡圈属于典型的轻量化铝合金薄环件。关键特征包括中心阶梯内孔、薄壁端面、环形均布孔和小倒角。材料为6061-T6，适合机器人样件和小批量结构件，但薄环形态也意味着装夹时不能简单用大力压紧。

苏州加非猫精密制造技术有限公司（莱图加）在评审这类零件时，会先把它从普通圆盘件里区分出来：外径只是外形边界，内孔台阶和端面才是装配基准；小孔看似尺寸不大，却会决定锁付时是否顺畅；自然机加工表面没有额外遮盖，毛刺和刀纹更容易直接暴露。

加工难点：薄、圆、孔组和台阶叠加

第一是薄环装夹变形。零件厚度不大，夹持力过高会造成弹性变形，松夹后内孔与端面的状态可能发生变化。第二是阶梯内孔加工，内孔直径、台阶深度和端面垂直度要配合控制，不能只把孔径做到位。第三是环形孔组一致性，多个小孔围绕中心分布，如果基准漂移，孔单独看合格，整体装配仍可能不顺。

还有一个细节是孔口毛刺。小孔、内孔台阶和薄边交界处都容易留下细小毛刺。对于轴承周边零件来说，毛刺不仅影响外观，还可能影响贴合面和装配清洁度。

莱图加工艺方案：先稳基准，再分步精修

这类薄环件的工艺思路是先建立稳定端面和中心基准，再进行内孔、台阶和孔组加工。粗加工阶段不宜一次性把所有薄边释放，精加工阶段则要控制切削余量和夹持力，让内孔、端面与外圆关系保持稳定。

孔组加工时，莱图加会把中心基准和孔组相位作为同一套坐标来管理，避免多次找正造成误差累积。孔口倒角以去毛刺和装配友好为目的，不会为了追求大倒角而破坏孔边界。加工完成后，还要清理切削液、铝屑和孔内残留，确保交付状态干净。

检测重点：内孔、台阶厚度、孔组和毛刺

首件检测会重点看中心内孔、台阶尺寸、端面状态、孔径、孔距和孔口毛刺。对于薄环件，平面度和端面贴合感也要纳入检查，不然尺寸表面合格，装配时仍可能出现局部翘起或贴合不均。

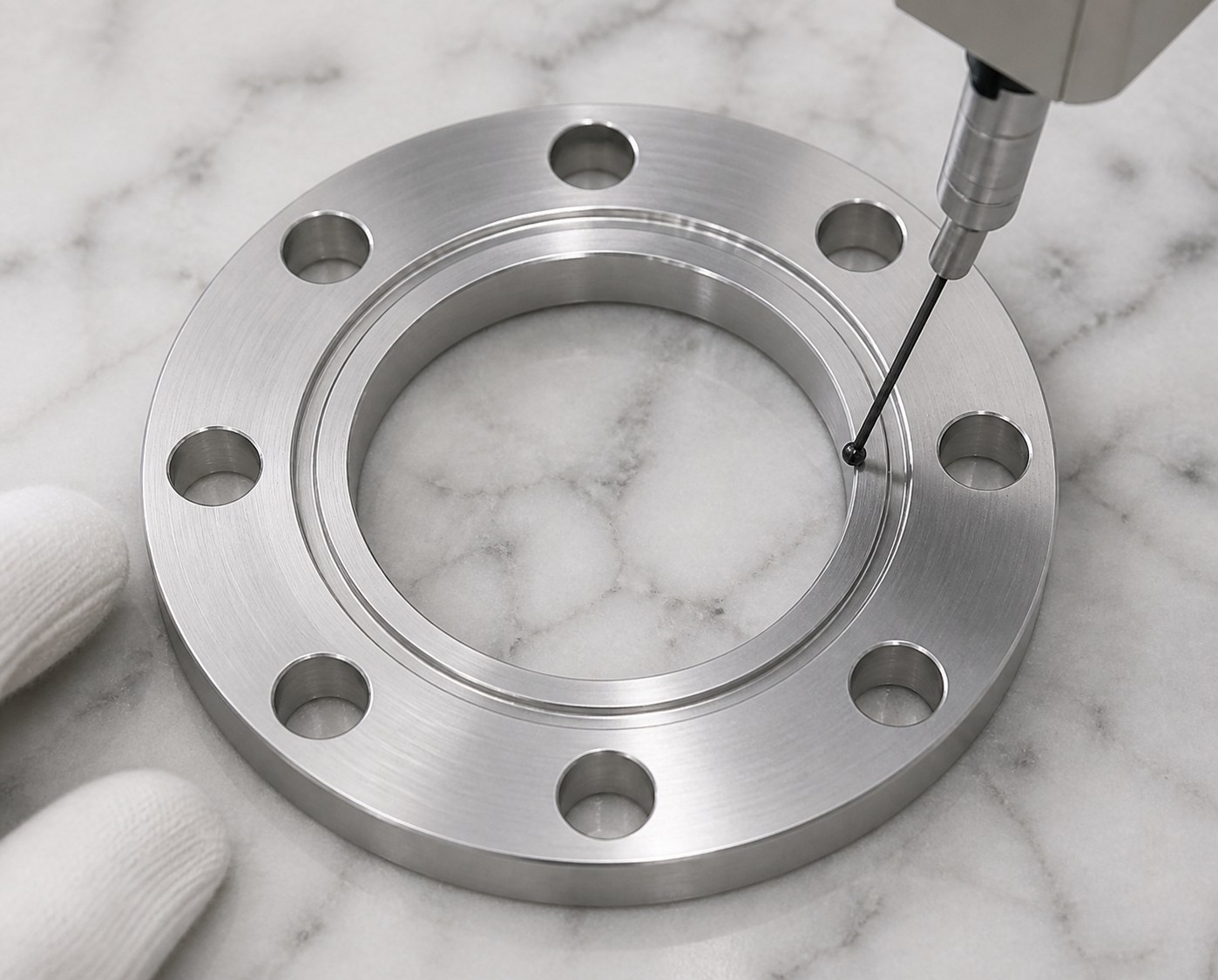

质检特写：通过探针检查内孔台阶与孔口状态。

批量加工时，孔组不建议只抽查单个孔径，还要抽查孔组相对中心的位置关系。自然机加工表面交付时，外观检查重点放在划伤、碰伤、孔口翻边和清洁度。

交期与交付：小环件也要管表面保护

这类零件没有明确额外表面处理时，交期主要由备料、CNC加工、去毛刺、清洗、检测和包装构成。样件或小批量项目一般可以按客户装机验证节点倒排，但前提是首件标准、检测比例和包装方式在加工前确认清楚。

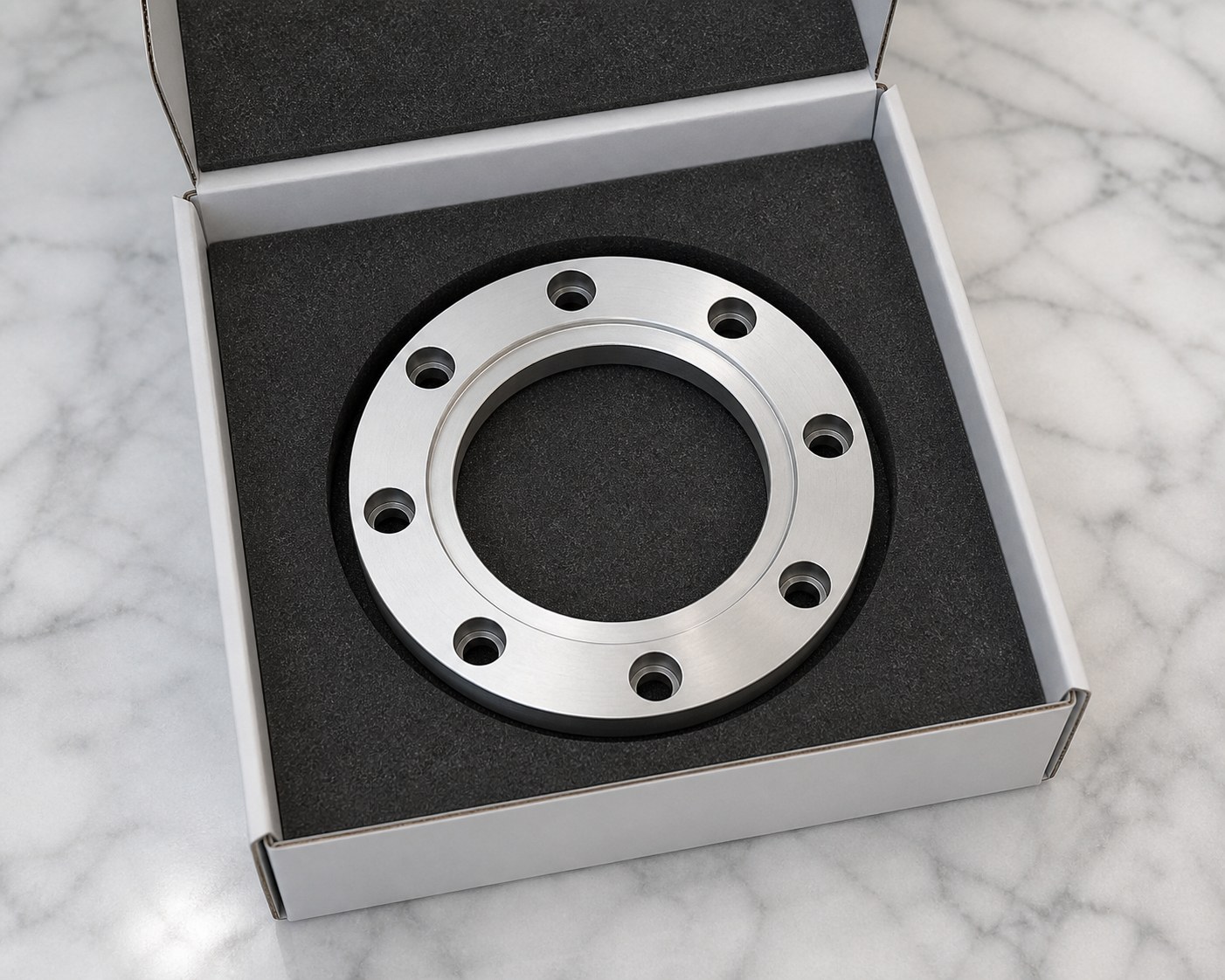

包装交付：薄环件采用仿形泡棉隔离，减少孔口和端面磕碰。

莱图加通常会把交付风险放在最后两步：复检和包装。薄环件端面和孔口都怕磕碰，如果散放运输，轻微碰伤就可能影响客户装配判断。因此交付时更适合采用仿形泡棉、单件隔离或分格包装，让零件到客户现场后仍保持可直接点检的状态。

FAQ

Q：6061-T6薄环件加工最容易出什么问题？A：常见问题是装夹变形、内孔台阶不稳定、孔组偏移和孔口毛刺，需要从基准、夹持力、刀路和去毛刺一起控制。

Q：轴承挡圈为什么要关注端面贴合？A：端面是相邻件的定位和受力接触面，局部翘曲或毛刺会影响轴承周边装配稳定性。

Q：这类零件交期怎么评估？A：要同时考虑材料、CNC加工、去毛刺、清洗、检测和包装，不能只按切削时间判断。
