人形机器人腰部连杆组件加工案例：6061-T6黑色阳极氧化、孔群基准与双面螺纹控制

复杂连杆件最怕的是“每个孔单独合格，但总成装不上”。腰部连杆组件的加工重点不在某一处尺寸，而在中心法兰、侧向连接臂和双面孔位之间的基准统一。

案例切入：腰部连杆组件最怕孔都合格但装不上

这件腰部连杆组件采用6061-T6材料，表面为黑色阳极氧化。零件外形不是简单板件，而是由大圆角外框、中心圆柱法兰、环形孔群、侧向耳轴、双面螺纹孔和减重型腔共同组成。它在人形机器人腰部结构中承担连接、支撑和装配定位的作用。

从工程师角度看，这类零件的风险并不是某个孔能不能钻出来，而是多个孔、多个面、多个方向之间能不能保持同一套基准关系。客户装配时，如果中心法兰孔群、侧边孔位和两面螺纹之间的关系偏了，就可能出现锁付不顺、关节干涉或局部受力异常。

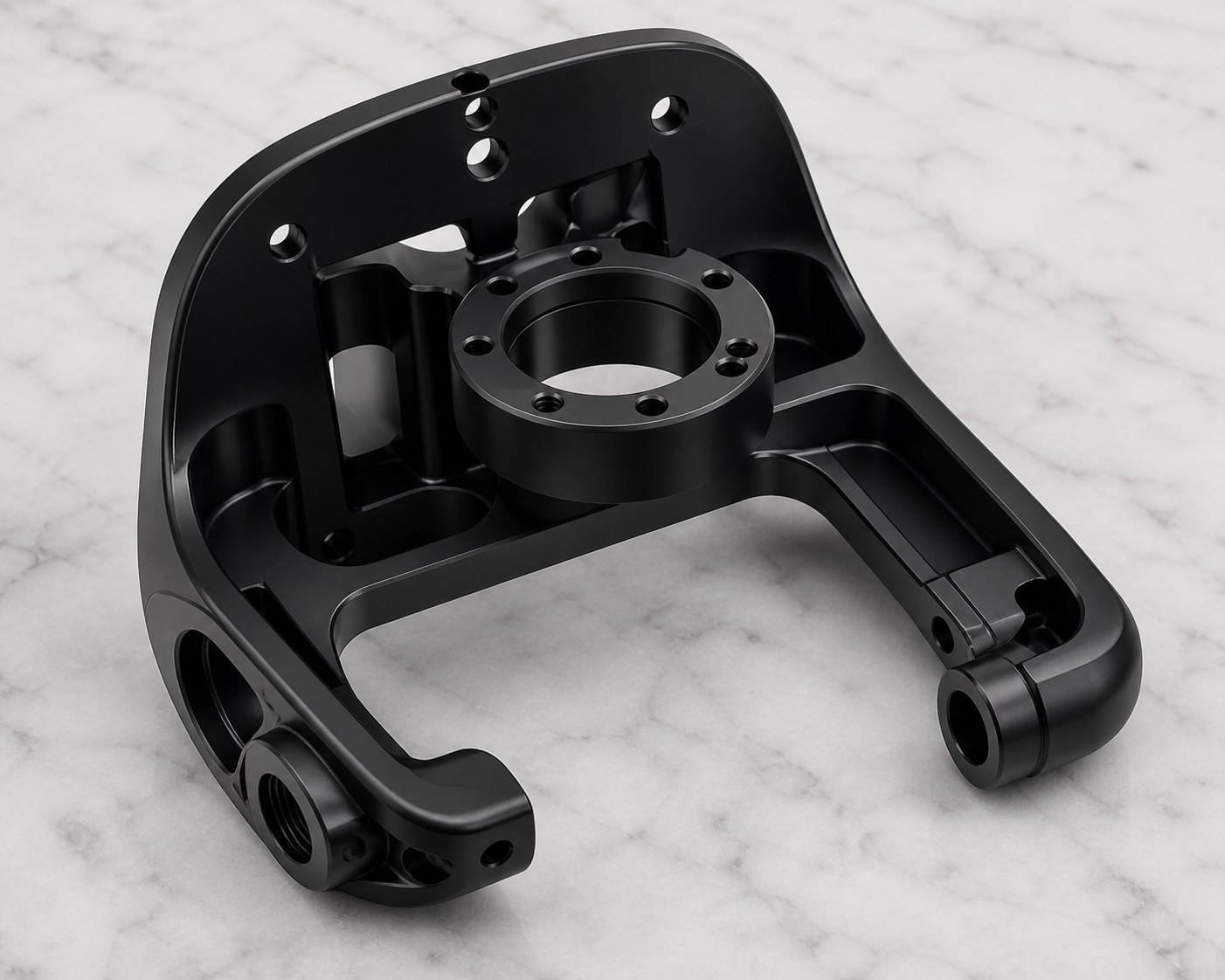

产品展示：黑色阳极氧化腰部连杆组件的中心法兰、侧臂和减重型腔。

结构判断：多孔法兰、侧向连接和承力筋位共存

中心法兰区域有大孔和一圈小孔，明显是装配定位和锁付的核心区域。两侧连接臂带有孔位和局部耳轴结构，中间还有型腔与筋位，用来在减重和刚性之间做平衡。黑色阳极氧化则说明客户对外观一致性、耐腐蚀和表面保护有要求。

苏州加非猫精密制造技术有限公司（莱图加）在评审这种零件时，会把它归为机器人复杂结构件，而不是普通铝合金支架。工艺评审会优先确认中心基准、侧孔方向、双面螺纹、型腔余量、氧化前表面状态和氧化后复检标准。

加工难点：黑色阳极氧化前必须解决三件事

第一是基准统一。中心孔、环形孔群、两侧孔和双面螺纹如果分散找正，会产生累积误差。第二是多面加工变形。零件有大面积减重型腔和筋位，粗加工释放应力后，局部薄区可能出现轻微变形。第三是氧化前表面状态。黑色阳极氧化会放大磕碰、刀纹突变、毛刺和清洗残留，前处理不到位，后面很难靠补救解决。

此外，双面螺纹和两侧孔位要特别小心。它们不是孤立孔，而是和装配方向相关。孔口倒角过小，客户锁付时手感不好；倒角过大，又可能影响贴合面或有效牙深。

莱图加工艺方案：基准统一、分面加工、螺纹复核

这类零件更适合采用分阶段加工：先建立稳定底面和中心基准，完成中心法兰关键孔和主轮廓粗加工；再转换装夹处理侧向孔、耳轴和型腔；最后进行精加工、倒角、去毛刺和阳极氧化前清洗。关键是每次装夹都要能回到同一套基准体系，而不是临时找一个方便面来加工。

螺纹孔加工后，莱图加会安排通止规或对应螺纹检具确认，并检查孔口倒角和牙底清洁度。黑色阳极氧化前，要对外观面、孔口和型腔死角做清洁确认；氧化后再复查外观、孔口状态、关键孔通畅性和装配面是否有碰伤。

检测策略：孔群、垂直度、双面孔和螺纹一起看

检测这类腰部连杆组件，不能只做尺寸清单式检查。中心法兰孔群要看相对中心的位置关系，侧向孔要看与中心基准的方向关系，双面螺纹要看通畅性和两面一致性，型腔筋位要看是否有残留毛刺和清根不足。

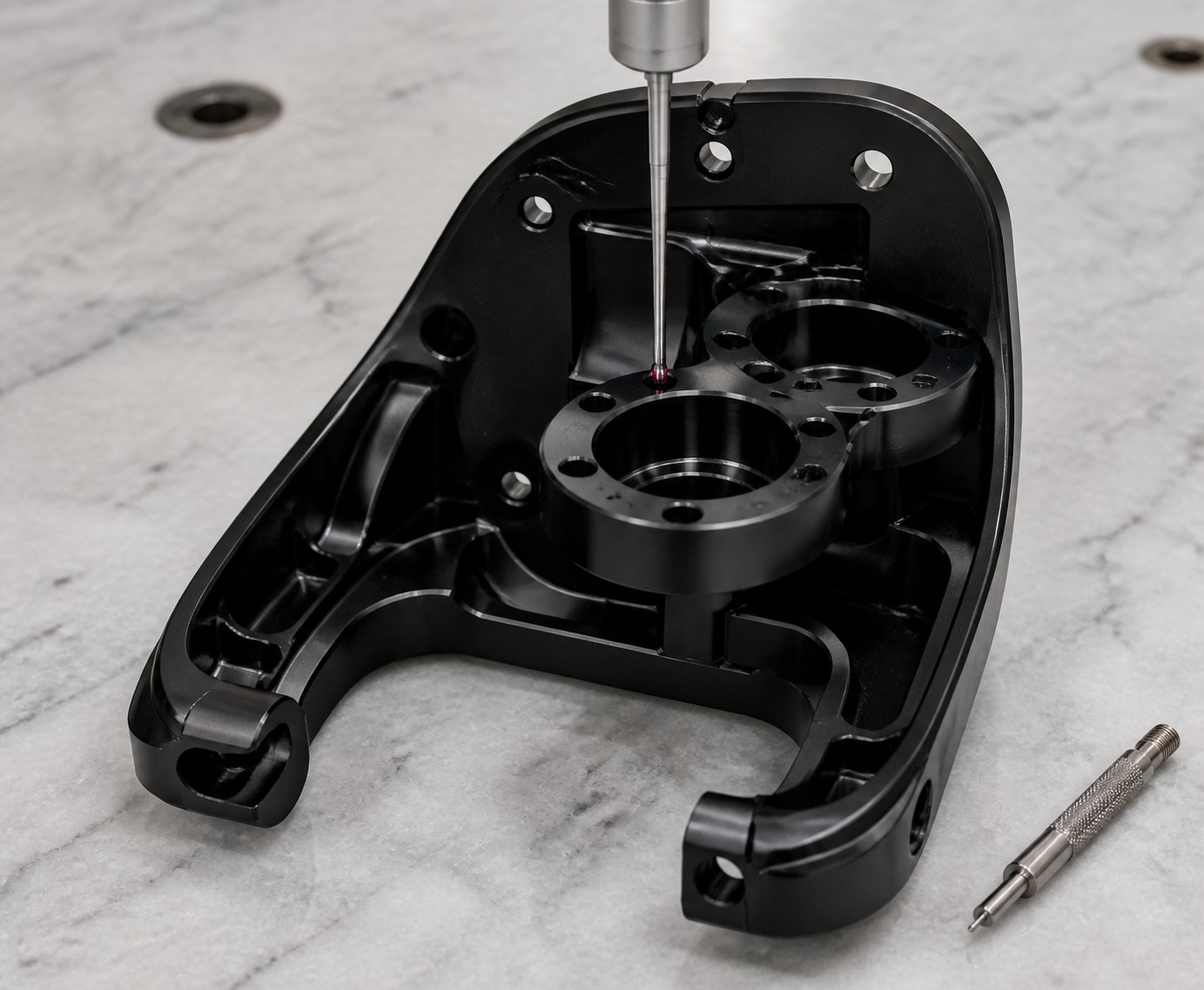

质检特写：中心孔群与基准面是装配复核重点。

首件阶段可结合三坐标、专用定位检具或高度测量方式确认孔群和装配面；批量阶段则按关键尺寸和功能孔建立抽检或全检策略。黑色阳极氧化后还要增加外观复检，因为氧化后的划痕、亮点和孔口残留会直接影响客户接收。

交期控制：复杂结构件要预留首件和氧化后复检

这类零件的交期不能只按CNC机时计算。合理计划应包含工艺评审、备料、粗加工、精加工、去毛刺、清洗、黑色阳极氧化、氧化后复检和包装。尤其是黑色阳极氧化存在外协排期和颜色一致性风险，样件阶段更要提前锁定交付节点。

莱图加在类似项目中通常会把首件确认作为关键里程碑。首件通过后，再进入小批量节拍会更稳。客户如果有装机验证时间，我们会优先围绕验证节点安排加工和复检，避免零件加工完却卡在氧化或包装细节上。

包装交付：黑色件不要输在最后一步

黑色阳极氧化件最怕混放摩擦，特别是中心法兰边缘、孔口和外露弧面。交付时如果只是普通袋装，运输中很容易出现亮点或细划痕。对这类机器人外观可见或半可见结构件，采用仿形泡棉、单件隔离和固定方向包装更稳妥。

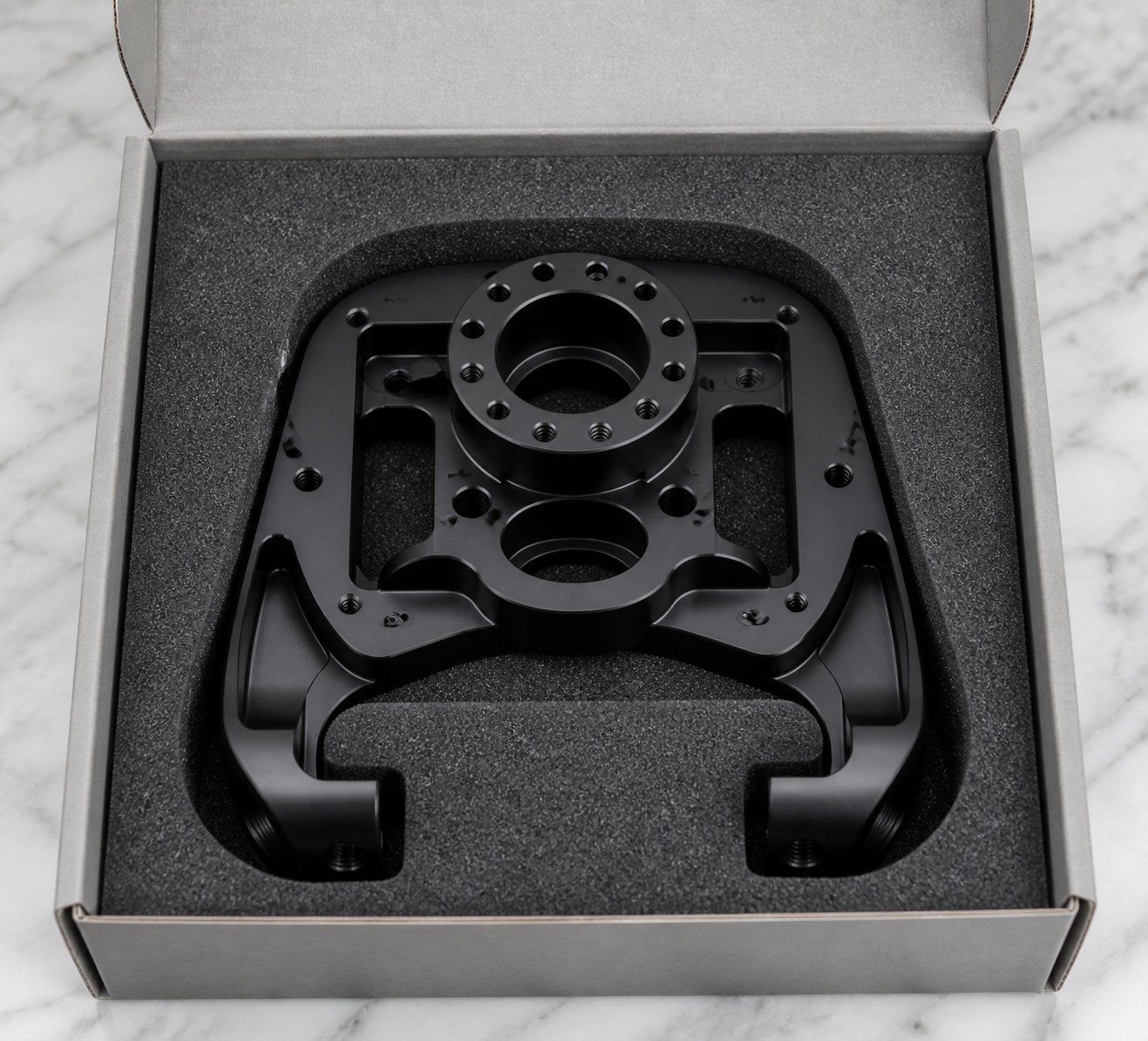

包装交付：黑色阳极氧化件采用仿形泡棉隔离，保护外观面和孔口。

这件腰部连杆组件的案例价值在于，它能同时体现莱图加对复杂结构件的基准管理、阳极氧化前后控制、螺纹孔复核和交付保护能力。客户看见的不只是一个黑色零件，而是一套从图纸评审到装机交付的工艺闭环。

FAQ

Q：人形机器人腰部连杆加工的核心难点是什么？A：核心是多孔法兰、侧向孔、双面螺纹和型腔筋位之间的基准关系控制。

Q：黑色阳极氧化后为什么还要复检？A：阳极氧化可能暴露划伤、毛刺、清洗残留和孔口问题，复检可以减少客户装配阶段风险。

Q：复杂铝合金结构件交期怎么评估？A：要把CNC加工、去毛刺、阳极氧化、氧化后检测和包装一起排进计划，尤其要预留首件确认时间。
