人形机器人腰部支撑十字架加工案例：6061-T6交叉轴系、同轴度与清根控制

十字架结构的加工重点不是把四个方向铣出来，而是让中心孔、侧向凸台和端部小孔围绕同一套基准稳定成形。

工程师开场：十字结构的核心是多方向同轴关系

这件腰部支撑十字架采用6061-T6材料，属于人形机器人腰部支撑节点类零件。外形由中心圆柱孔、四向短凸台、侧向小孔和局部台阶组成，整体尺寸不大，但多个方向的轴线关系非常集中。

加工这类零件时，不能把它当成普通小方块或四通接头来处理。客户真正关心的是中心孔、横向凸台、纵向凸台和M3侧孔之间的相对位置。只要某个方向轴线偏了，装配时就可能出现插入不顺、锁付偏斜或连杆运动间隙异常。

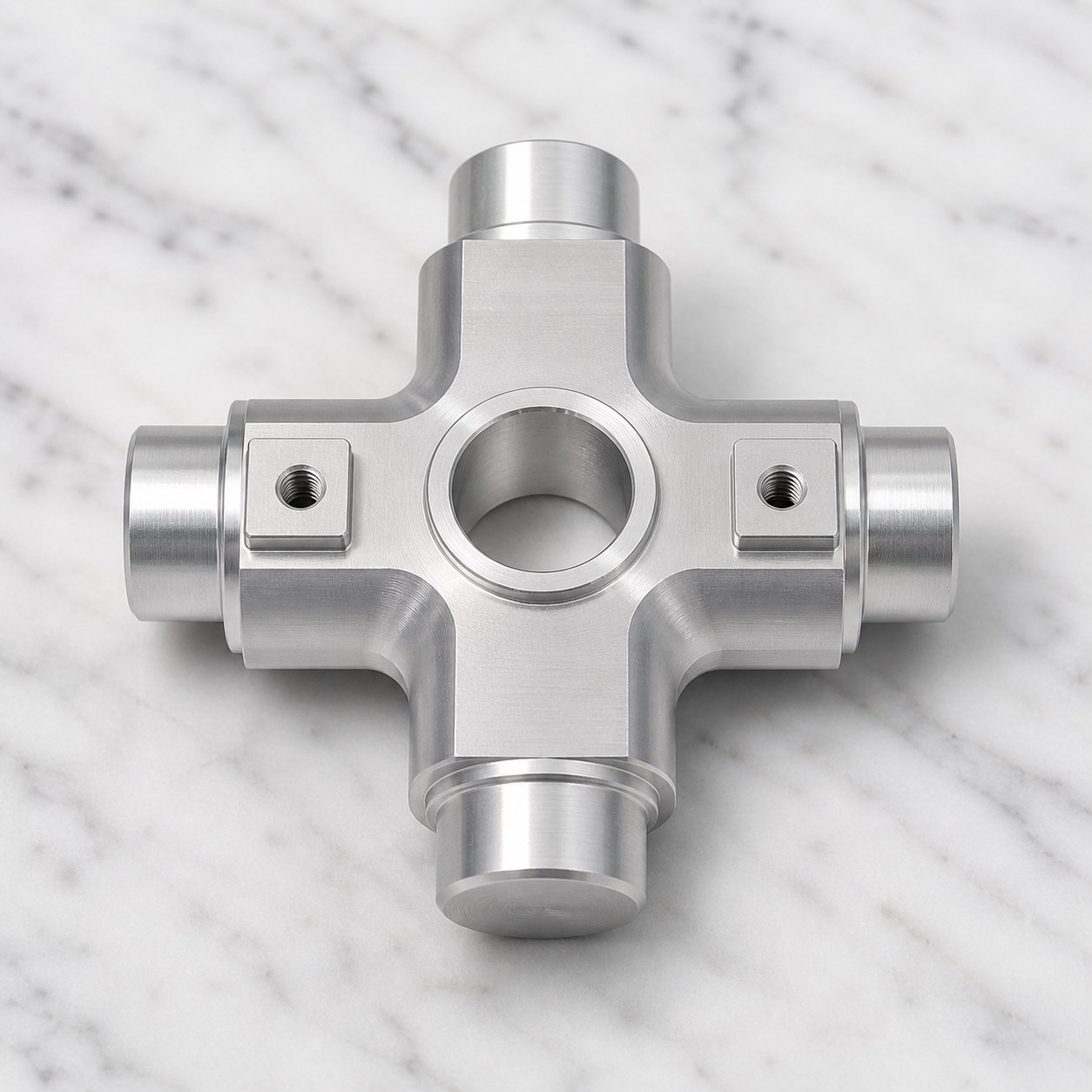

产品展示：腰部支撑十字架的中心孔、四向凸台和侧向螺纹孔。

结构判断：它是腰部支撑节点，不是普通连接块

从结构特征看，中心孔是主要定位或配合区域，四向凸台承担连接和支撑，侧向小孔用于锁紧或辅助固定。局部位置还有清根要求，说明根部过渡不能残留干涉圆角，也不能因为过度修边削弱有效台阶。

苏州加非猫精密制造技术有限公司（莱图加）在评审这种零件时，会优先识别中心基准、A-B同轴关系、四向端部尺寸和侧向螺纹孔。对小型支撑件来说，尺寸越小，越要避免用“外观看着差不多”替代基准控制。

加工难点：四向凸台、中心孔和侧孔会互相牵制

第一是多方向装夹。零件四个方向都有圆柱凸台或加工特征，装夹面选择不当会导致后续面找正困难。第二是同轴度控制。中心孔与相对两端凸台存在轴线关系，不能每换一次装夹就重新独立找正。第三是小螺纹孔和孔口毛刺。M3孔尺寸小，孔口稍有毛刺或牙纹不干净，客户锁付时就会很明显。

清根也是一个实际难点。根部过渡既要去掉刀具残留和干涉，又不能把结构根部修得过大。对于机器人支撑件，这类根部细节会影响装配空间和受力边界。

莱图加工艺方案：以A-B基准组织多面加工

这类十字支撑件的加工路线应围绕主轴线建立基准。先加工可稳定定位的端面、中心孔或主轴向特征，再按基准转换处理相对凸台和侧向孔。加工中要控制每次翻面后的找正误差，避免四个方向各自合格但整体轴线关系不稳定。

莱图加在这类零件上会特别关注刀具可达性和清根方式。粗加工阶段保留合理余量，精加工阶段统一处理中心孔、端部圆柱和根部过渡。M3孔加工后，进行孔口倒角、螺纹通止确认和孔内清洁，确保客户装配时螺钉进入顺畅。

检测重点：同轴度、孔位、M3螺纹和清根状态

检测这类腰部支撑十字架，需要把中心孔和相对凸台作为一组关系来检查。除了常规尺寸，还要关注同轴度、端部尺寸、侧孔位置、M3螺纹通畅性、孔口倒角和清根区域是否有残留干涉。

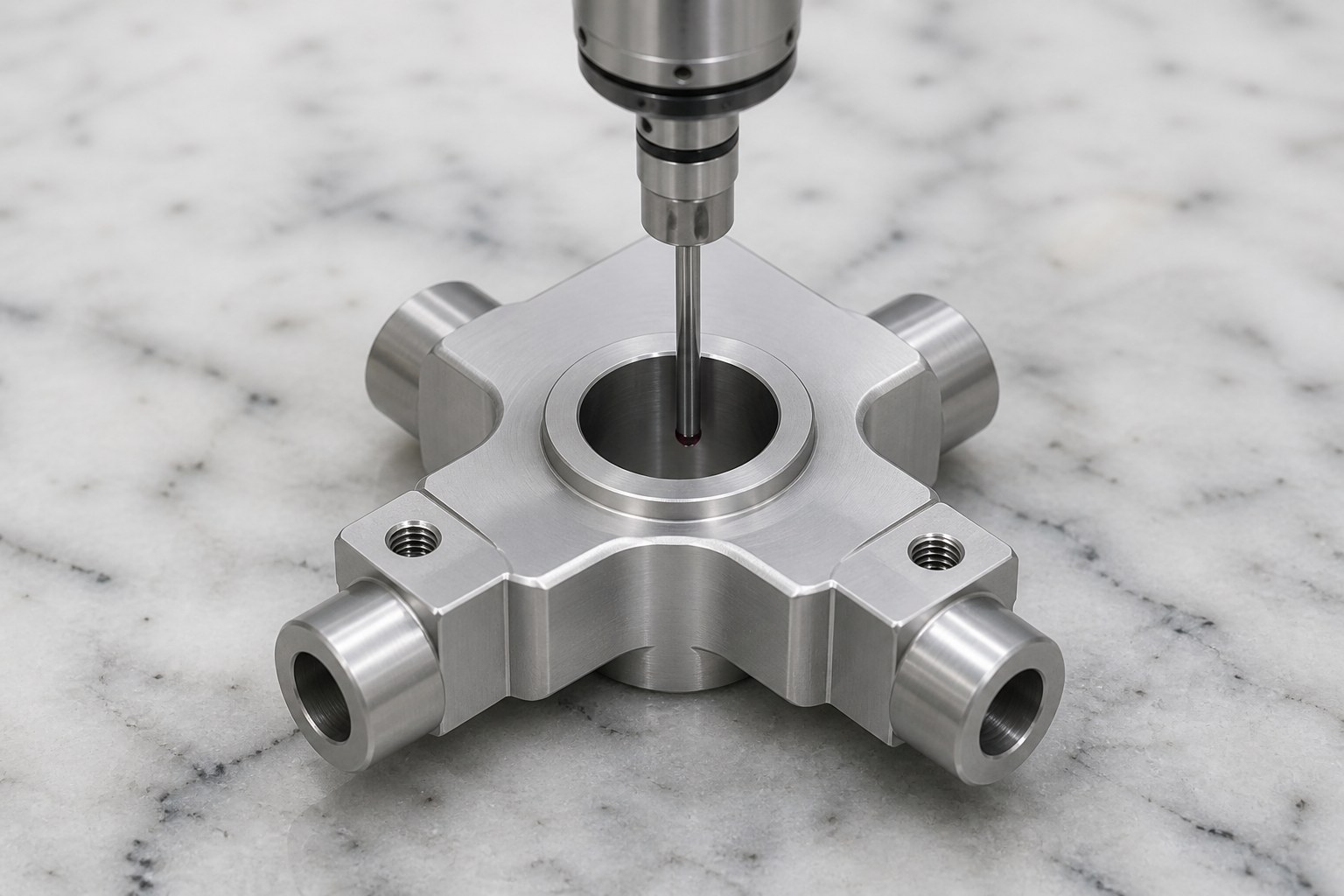

质检特写：中心孔与侧向轴系的同轴关系需要重点确认。

小零件不代表检测可以简化。相反，尺寸小、结构集中，任何细小毛刺或轴线偏差都会在装配中放大。首件阶段适合用三坐标、检棒或专用检具确认轴线关系；批量阶段再根据关键特征设置抽检或全检。

交付管理：小型支撑件也要防磕碰和混料

这类零件没有明确额外表面处理时，交付重点会落在自然加工面、孔口清洁度和防磕碰上。交期评估应包含备料、CNC多面加工、去毛刺、清洗、检测和包装。若客户处于样件验证阶段，莱图加会围绕客户装机节点安排首件确认和交付节奏。

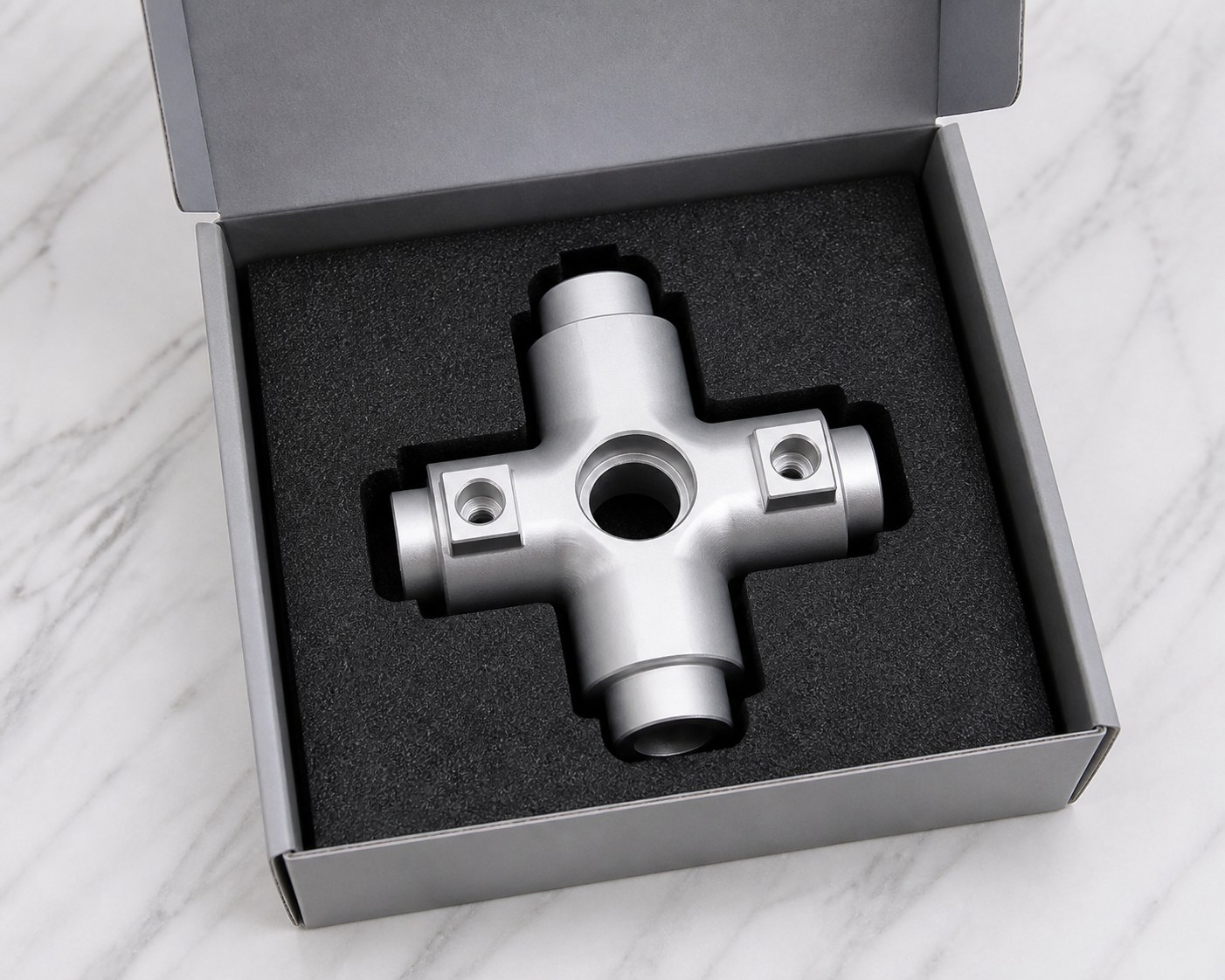

包装交付：小型支撑节点采用泡棉限位，保护凸台和孔口。

包装上，四向凸台和孔口都容易在运输中被碰伤。采用仿形泡棉或单件卡位，可以避免零件在盒内滚动，也能让客户打开包装后快速识别数量和外观状态。

工程师总结：小型十字件体现的是基准意识

这件腰部支撑十字架的加工价值，不在于切削量有多大，而在于多方向基准关系能否被稳定管理。中心孔、四向凸台、M3孔和清根区域同时存在，任何一个环节粗放处理，都会影响最终装配。

对于莱图加来说，这类零件很适合作为客户了解我们能力的案例：材料、尺寸、同轴关系、去毛刺、检测和包装都不夸张，但每一步都需要工程师按装配逻辑去把控。

FAQ

Q：腰部支撑十字架加工为什么要关注同轴度？A：相对凸台和中心孔通常参与装配定位，同轴关系偏差会影响插入、锁付和运动间隙。

Q：小型6061-T6支撑件最容易忽略什么？A：容易忽略M3孔口毛刺、清根区域残留和多次装夹后的基准漂移。

Q：这类零件如何安排交期？A：应把多面加工、首件检测、去毛刺清洗和单件包装纳入计划，样件阶段优先围绕装机验证节点排期。
