一、零件背景：主基板是医疗设备模块的安装基准

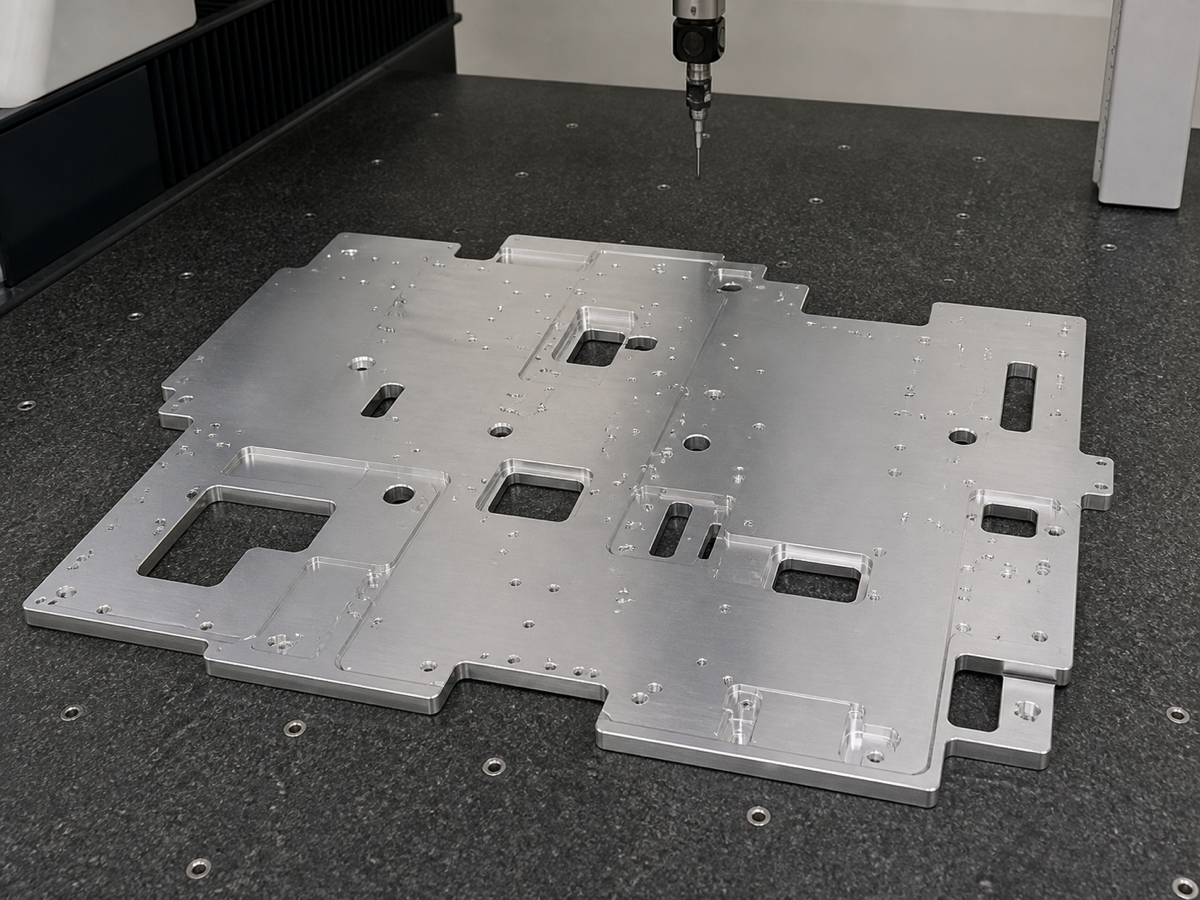

本案例选取一款用于医疗检测设备内部模组安装的A5052铝合金主基板。该零件外形尺寸较大，板面分布大量安装孔、定位孔、长圆槽、圆孔和矩形开窗，同时带有局部台阶、避让槽和异形外轮廓。它并不是单纯承托零件，而是整机中多个运动模组、传感器支架、样本通道和防护件的公共安装基准。对于医疗设备而言，主基板加工质量会直接影响后续装配效率、机构平行度和整机重复定位能力。
从图纸特征看，该主基板孔位数量多、尺寸链长、开窗区域分散，且外形边界并非规则矩形。莱图加在评估此类医疗设备大板件时，会先判断基准边、主要装配孔群、窗口避让区域和后续表面处理要求，再制定加工顺序。若工艺只关注单个孔或单个窗口，容易忽视整板平面度、孔群相对位置和多次装夹带来的累积误差。
二、加工难点：大板平面度与孔群位置必须同时稳定
A5052铝合金易加工，但大尺寸基板在去除较多材料后容易释放内应力，产生轻微翘曲。该零件开窗多、槽位多，局部刚性不均匀，若一次性大余量铣削，窗口周边可能产生变形或边缘振纹。主基板上的小孔群通常用于安装传感器、滑轨、限位块或线束固定件，孔距和位置误差会被后续装配放大，因此必须把孔群作为整体坐标关系进行控制。
另一个难点是开窗和长槽的边缘质量。医疗设备内部空间紧凑，开窗可能用于穿线、避让运动件或安装下沉模块。窗口内壁如果留下毛刺，会划伤线束或塑胶件；边角过锐则不利于清洁和装配。对大板件而言，去毛刺不能只靠最后人工补救，前序刀路、刀具锋利度、装夹支撑和切削参数都要为边缘质量服务。
三、工艺方案：分阶段去料，保留统一基准
莱图加加工类似医疗主基板时，通常会先进行毛坯校平和基准面处理，再安排粗加工释放应力。大窗口、深槽和异形外轮廓不宜一次加工到最终尺寸，可采用分层去料、翻面校正和精加工留量的方式控制变形。精加工阶段以统一基准边和基准孔建立坐标，集中完成关键孔群、定位孔和装配槽，减少多次找正引起的坐标漂移。
对孔加工而言，大孔、沉孔、螺纹底孔和密集小孔要区分刀具路线。孔群加工后，需要对孔口倒角和残屑进行检查，避免后续装配时螺钉不能贴合或定位销无法顺畅进入。对A5052表面，装夹时还要使用合适垫片和压紧方式，防止压痕、划伤或局部变色。若客户后续需要氧化、喷砂或其他表面处理，前加工表面状态会直接影响最终外观一致性。
四、三坐标检测：从整板坐标系确认装配链

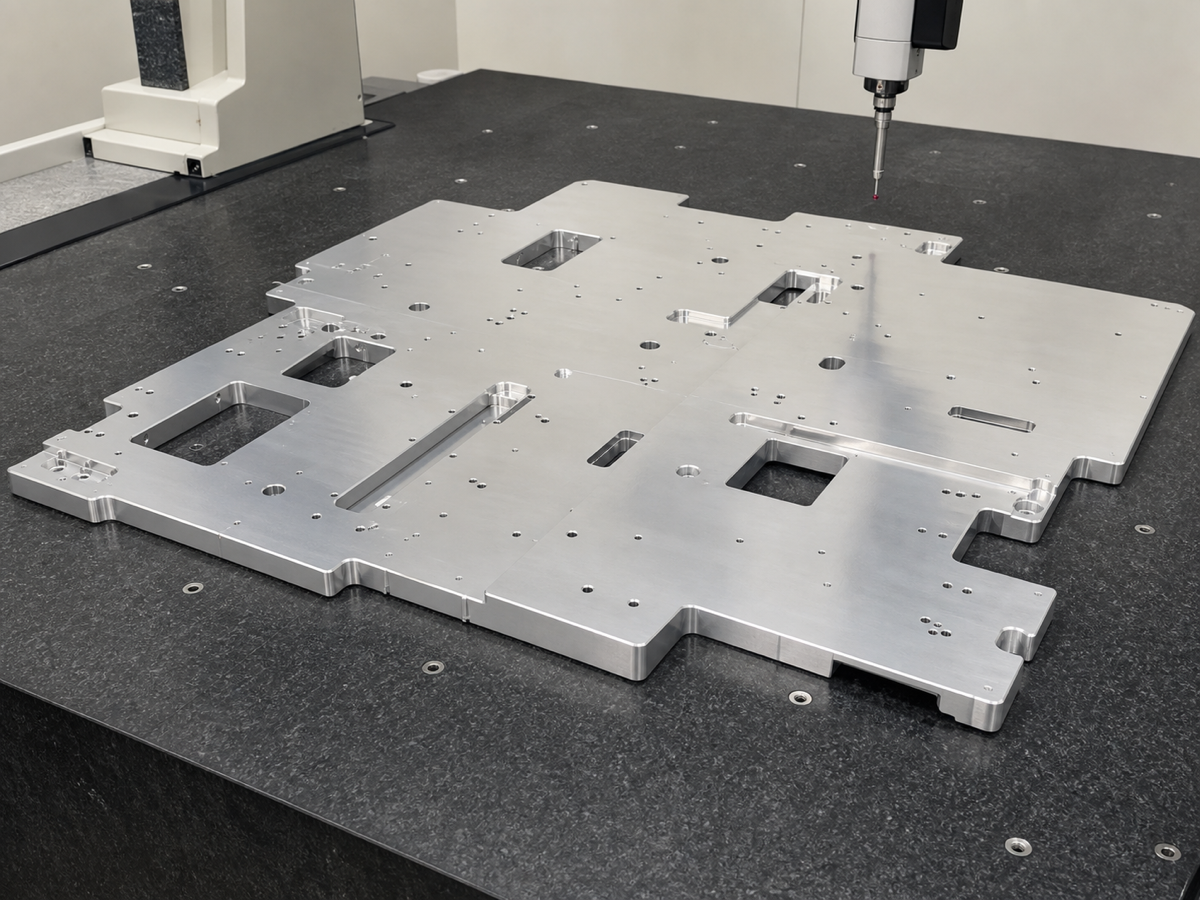

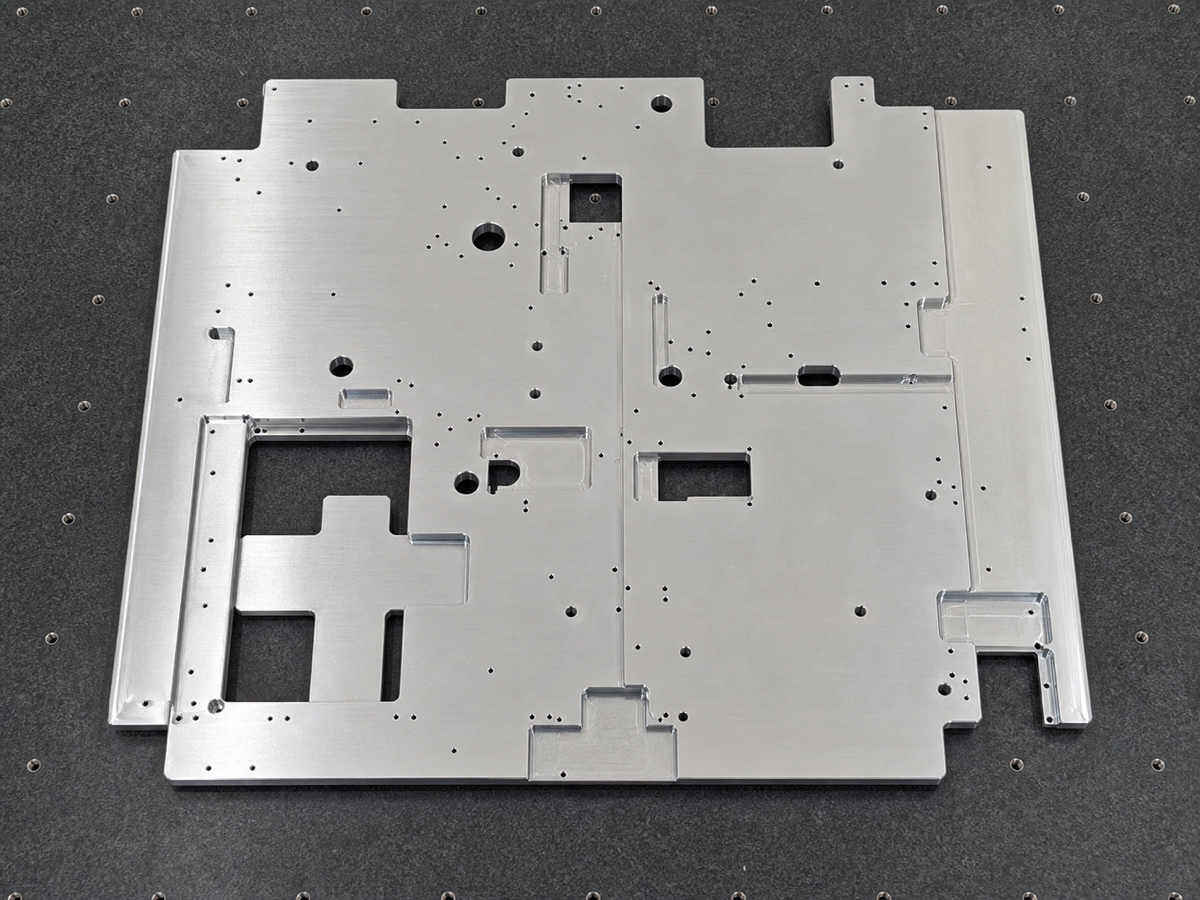

这类主基板的检测重点不是“某一个孔有没有钻出来”，而是整板坐标系是否稳定。莱图加会结合三坐标检测台，对基准边、基准孔、关键孔群、窗口轮廓、长槽位置和平面度进行确认。检测时先建立统一零件坐标系，再检查各功能区域之间的位置关系，判断是否满足医疗设备内部模组的实际装配链。
对批量或重复打样的主基板，首件报告会记录关键孔距、开窗轮廓、局部平面度和表面状态。若检测发现某一区域有系统偏差，需追溯到刀补、装夹支撑或热变形因素，而不是只在末端修孔。这样可以降低后续装配返工，也能让客户在医疗设备小批量试产阶段更快验证结构方案。
五、案例小结：主基板加工要服务整机装配
本案例中的A5052医疗设备主基板，体现了大尺寸铝合金板件加工的典型挑战：孔多、窗口多、装配基准多，且平面度和外观保护同样重要。莱图加在此类零件加工中，会从图纸评审、基准规划、分阶段加工、去毛刺、清洁包装和三坐标检测建立闭环，保证零件不仅单项尺寸合格，也能在整机装配中稳定发挥基准作用。对于医疗设备结构件来说，好的主基板不是看起来复杂，而是让后续每一个模组都装得准、调得少、运行稳。
FAQ：医疗设备主基板加工常见问题
1. A5052主基板加工最容易出现什么问题？
常见问题包括板件翘曲、孔群位置偏差、开窗边缘毛刺、装夹压痕和表面划伤。大尺寸板件需要先规划基准和去料顺序。
2. 为什么主基板不能只用普通卡尺验收？
主基板孔位多、尺寸链长，普通量具难以判断多个功能区域之间的坐标关系。三坐标更适合确认孔群、窗口和基准边的整体位置。
3. 大面积开窗会影响平面度吗？
会。开窗和长槽会改变局部刚性，若加工余量和装夹支撑不合理，板件容易释放应力并产生翘曲，需要分阶段加工和过程校正。
4. 医疗设备主基板为什么强调去毛刺？
窗口、槽口和孔口毛刺可能划伤线束、塑胶件或装配人员，也可能影响清洁度。医疗设备结构件通常要求边缘干净、倒角均匀。
5. 小批量主基板加工如何保证一致性？
需要固定基准方案、控制刀具寿命、记录首件检测数据，并对关键孔群和窗口轮廓进行过程抽检，避免每批都重新调试。
