一、零件背景：定位销决定小型机构的重复装配精度

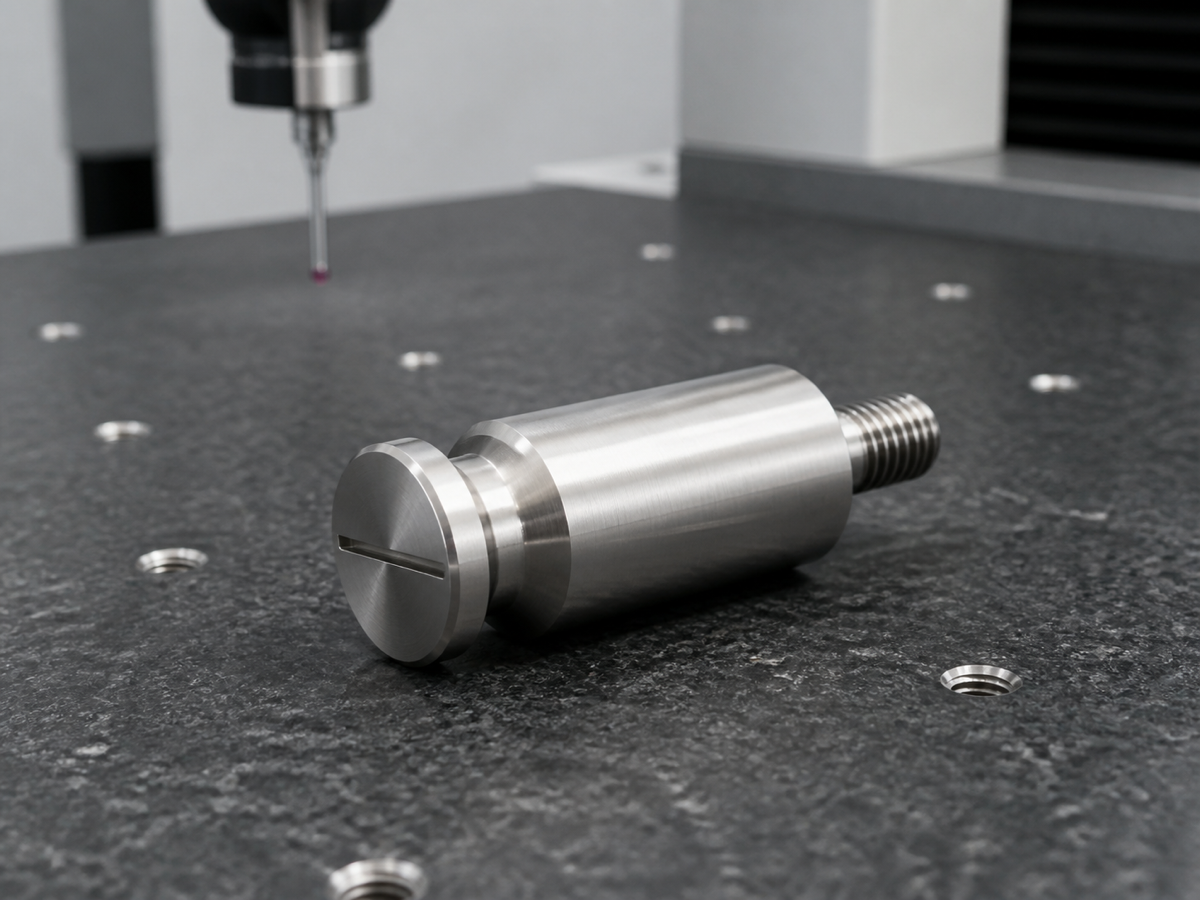

本案例选取一款用于医疗设备内部定位与锁紧机构的SUS304不锈钢定位销。零件整体为台阶轴结构，一端为带直槽的圆头，便于装配时辅助旋入或微调；中部为较大直径的精密定位段，承担孔位配合和重复定位；另一端为小径M4螺纹段，用于固定在基座或支架上。定位销体积不大，但在医疗设备的样本仓、传动定位、夹持模组和微型调节结构中很常见，一旦外径、同轴度、槽口或螺纹质量不稳定，就可能带来装配晃动、运动偏心或维护拆装困难。
从图纸要求看，该定位销材料为SUS304，零件质量轻，表面粗糙度要求较高，并明确提出角部无毛刺、无缺口、无打痕等外观要求。莱图加在评估此类医疗设备零件时，会把它看作“功能定位件”而不是普通车削小轴。加工重点不仅是长度和直径，还包括台阶端面垂直度、螺纹段同轴性、槽口边缘质量和定位外圆表面状态。
二、加工难点：台阶外径、槽口与螺纹段互相影响
定位销加工的第一处难点是中部定位外径。该位置通常与安装孔或滑动孔配合，尺寸过大容易装配发紧，尺寸过小会产生间隙和晃动。SUS304韧性较高，车削时如果刀具磨损或切削热控制不好，容易出现表面拉痕、尺寸漂移或微小毛刺。对医疗设备定位件而言，外圆不应只追求“能装上”，还要保证多次拆装后仍能保持稳定配合。
第二处难点是圆头直槽。槽口用于装配工具定位，如果槽底有毛刺、槽边崩口或宽度不均，会影响旋拧手感，也可能在清洁和周转中藏污。第三处难点是M4螺纹段。小螺纹既要保证牙型完整，又要避免尾端锐边和乱牙。若螺纹与定位外圆同轴性差，装入基座后定位段会出现偏摆，最终反映到整机装配位置上。
三、工艺方案：车削基准贯穿全流程
针对这类SUS304台阶定位销，莱图加通常会以车削为主建立外圆基准，先完成毛坯端面和基准外圆，再加工台阶、倒角、圆头结构和螺纹段。定位外径不建议在多次装夹中分散完成，否则容易产生台阶跳动和端面偏差。对槽口加工，可在外圆完成后采用稳定装夹方式进行铣槽或专用刀具开槽，控制槽宽、槽深和槽底平整度。槽口完成后需要轻柔去毛刺，不能把槽边倒得过圆，否则会影响工具啮合。
螺纹段加工需要关注刀具状态和切削油润滑。SUS304在小螺纹加工中容易粘刀，若一次加工余量过大，牙顶会变钝或产生细碎毛刺。加工后应通过螺纹规确认旋入顺畅，再检查端部倒角是否便于装配。对于医疗设备零件，清洁和防磕碰也很关键。定位外圆若有轻微压伤，可能看似不影响外观，却会在装配孔内形成卡点。
四、三坐标检测：验证定位段与螺纹段的真实关系

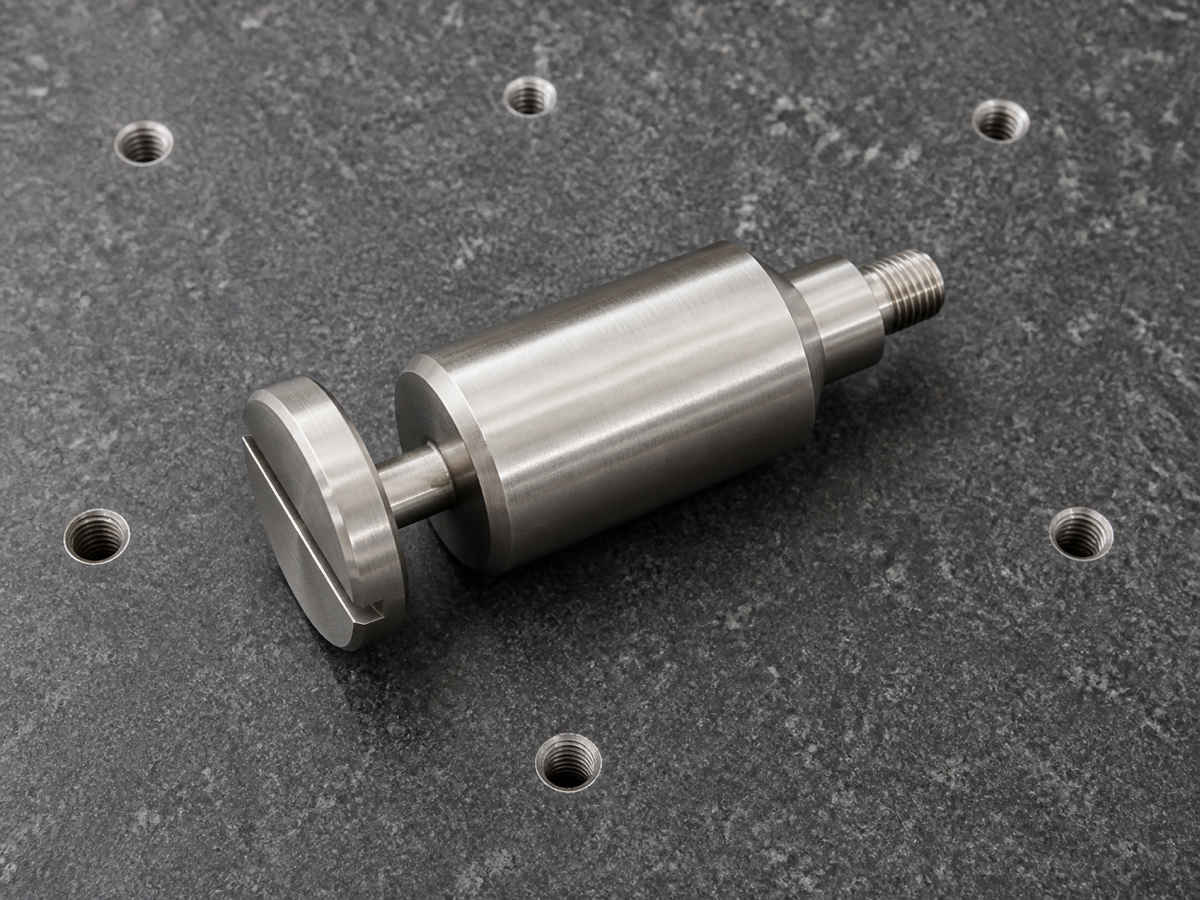

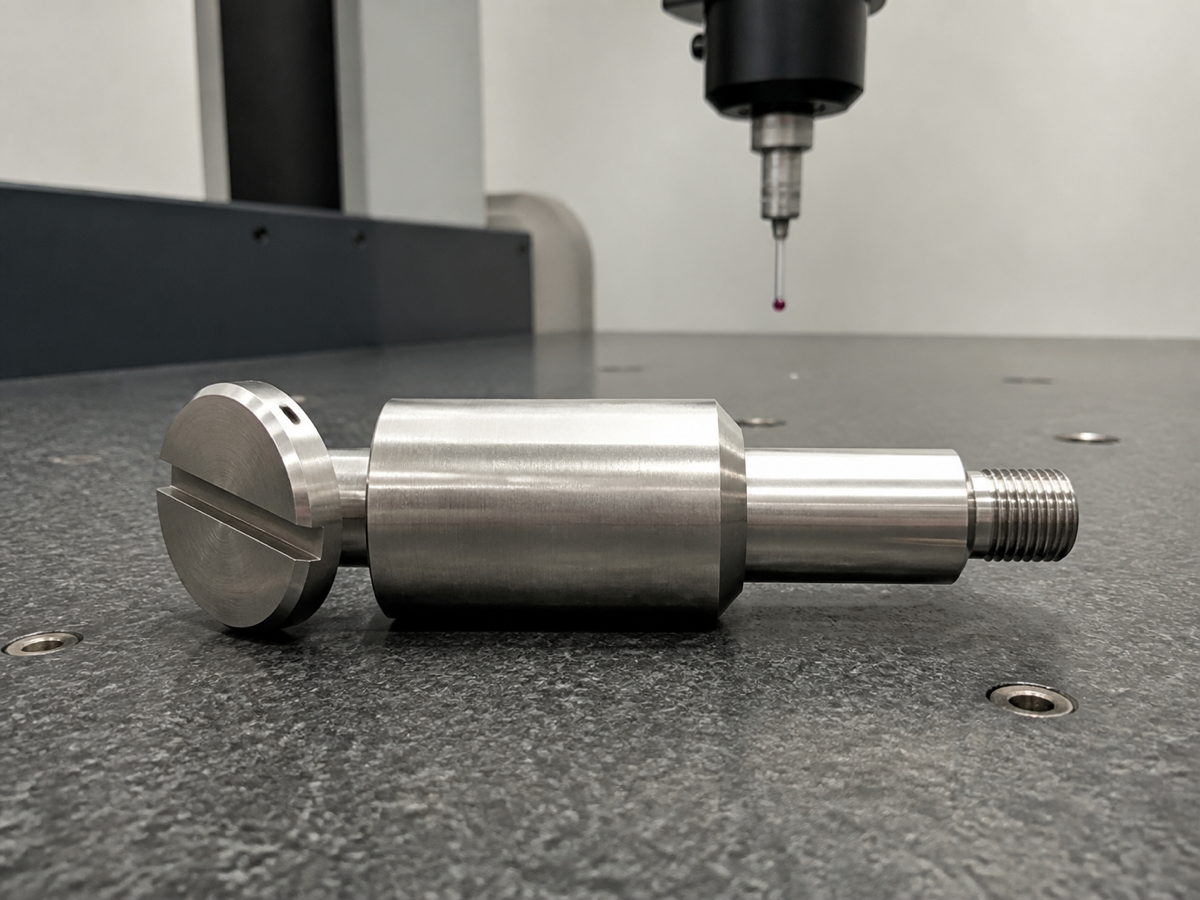

定位销的验收不能只靠目测和螺纹试拧。莱图加会结合三坐标、投影检测、千分尺和螺纹规，对定位外径、台阶长度、槽口位置、端面垂直度、螺纹长度和关键倒角进行确认。检测时先建立零件轴线基准，再评估定位段与螺纹段的同轴关系。如果该零件装在医疗设备的导向座或锁紧座上，同轴度与端面贴合状态会直接影响机构重复定位。
外观检查同样不能省略。图纸明确要求无毛刺、无缺口、无打痕，因此交付前需要检查槽口两侧、台阶根部、螺纹起牙处和定位外圆。对批量加工件，首件检测结果会反馈到刀补、槽口装夹和去毛刺节拍中，后续再按批次抽检，减少因单个小特征失控造成整批返工。
五、案例小结：小定位销要按装配基准件管理
这款SUS304医疗设备定位销的加工重点，是把定位外圆、圆头槽、台阶端面和M4螺纹作为一个整体控制。莱图加在类似零件加工中，会从图纸识别、工艺顺序、刀具选择、去毛刺、清洁包装和检测方法几个环节建立闭环，保证零件既能满足尺寸要求，也能满足医疗设备对清洁、稳定和重复装配的要求。对于看似简单的小型车削件，真正影响交付质量的，往往正是这些容易被忽略的细节。
FAQ：医疗定位销加工常见问题
1. SUS304定位销加工时最需要控制什么？
重点是定位外径尺寸、台阶端面、螺纹质量、槽口毛刺和表面压伤。定位外径直接影响装配间隙，螺纹和槽口则影响安装可靠性。
2. 圆头槽口为什么要单独检查？
槽口用于工具旋拧或定位，若槽边有毛刺、崩口或槽底不平，装配时容易打滑，也会影响零件清洁度和外观一致性。
3. 小M4螺纹段容易出现哪些问题？
常见问题包括乱牙、牙顶毛刺、起牙处锐边、旋入发涩以及与定位外圆偏心。加工后应使用螺纹规和外观检查共同确认。
4. 医疗设备定位销为什么要关注无打痕？
定位外圆或端面上的轻微打痕可能影响装配孔配合，也可能造成运动卡滞。医疗设备零件还要考虑清洁和长期维护，因此外观缺陷需要严格控制。
5. 这类定位销适合哪些检测方式？
可结合三坐标、投影检测、千分尺、粗糙度检查和螺纹规。三坐标适合确认轴线、台阶和关键位置关系，螺纹规用于确认装配手感。
