一、零件背景：锁扣连杆承担小行程传递与定位

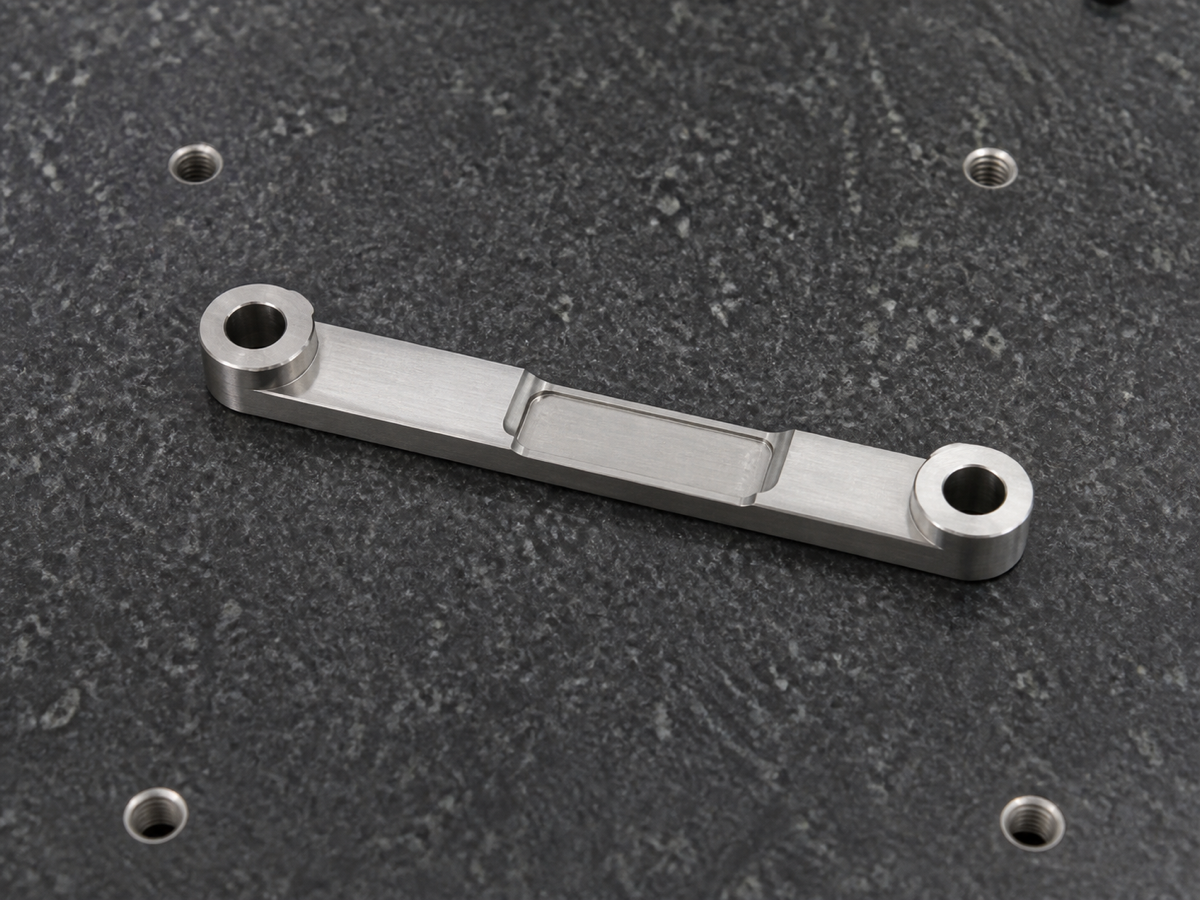

本案例选取一款用于医疗设备内部锁止机构的小型锁扣连杆。该零件材料为SUS304不锈钢，整体呈细长条状，两端带圆柱凸台和同轴孔，中部带浅台阶与减薄槽。它看似尺寸不大，却会影响锁扣动作的顺畅度、终点定位和长期使用后的稳定性。在医疗设备中，这类连杆通常与弹片、转轴或微型执行机构配合，需要在有限空间内完成传力、限位和回位动作，因此加工时不能只看单个孔或单个外形尺寸，而要把两端孔位、基体直线度、台阶高度和表面状态一起控制。
从图纸要求看，零件表面需光洁无毛刺，未注尺寸参考三维数据。莱图加在评估这类医疗零件时，会优先确认材料牌号、关键装配孔、两端凸台高度、槽位宽度和后处理要求，再安排加工路线。对于小尺寸SUS304零件，如果工艺顺序不合理，容易出现孔口翻边、薄壁位置振纹、边缘锐口或局部变形，这些问题在装配阶段往往比单纯尺寸超差更难处理。
二、加工难点：小孔同轴、细长基体与台阶槽同时受控
锁扣连杆的核心难点在于两端孔位关系。两端圆柱凸台上的孔需要保证中心位置稳定，孔口倒角不能过大，也不能留下卷边。若孔位偏移，锁扣机构会出现运动阻滞；若孔壁粗糙或毛刺残留，装配轴销时会产生划伤，甚至影响后期拆装维护。SUS304材料韧性高、粘刀倾向明显，微小孔和窄槽加工时要控制刀具锋利度、切削热和排屑状态，避免孔口被拉伤。
第二个难点是细长基体的平直度与台阶过渡。连杆主体宽度窄、长度方向较长，加工装夹时如果压紧点选择不当，会让零件在铣削后产生轻微翘曲。中部浅槽既要形成可靠避让，又不能破坏整体强度。莱图加通常会采用软硬结合的定位方式，以端部外形和基准平面进行限位，并减少二次装夹造成的基准漂移。对台阶槽区域，粗加工留少量余量，精加工统一走刀，保证槽底平整、转角自然、边缘无明显刀痕。
三、工艺方案：先稳基准，再加工孔槽和外形
针对该类医疗锁扣连杆，较稳妥的加工路线是先完成毛坯校正和基准面加工，再进行两端孔、圆柱凸台和中部台阶槽加工，最后统一精修外形与倒角。基准面稳定后，孔加工可以采用预钻、扩孔或精铰方式组合，根据装配轴销要求选择合适刀具。中部台阶槽不宜一刀成形，宜采用分层切削和小余量精修，降低SUS304加工硬化与局部毛刺风险。
表面处理方面，图纸要求外观光洁无毛刺。莱图加会把去毛刺安排为独立检验点，不只看外轮廓，也检查孔口、槽边、凸台根部和端面过渡。医疗设备零件常有清洁、消毒和重复运动场景，孔口细小毛刺可能在后续装配中脱落，也可能划伤相邻塑胶件或密封件。因此，去毛刺既要干净，也要避免过度倒圆导致装配间隙变化。
四、三坐标检测：用装配关系验证零件是否可靠

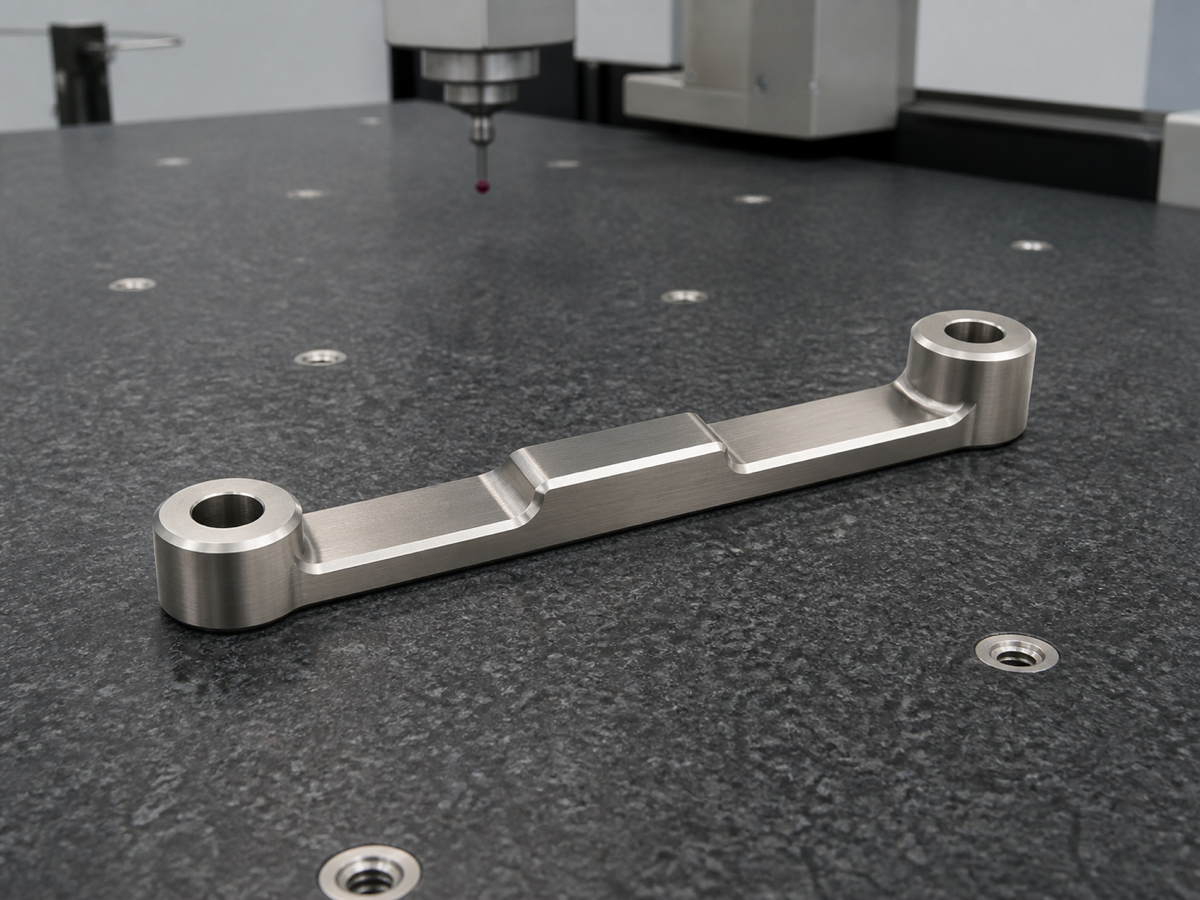

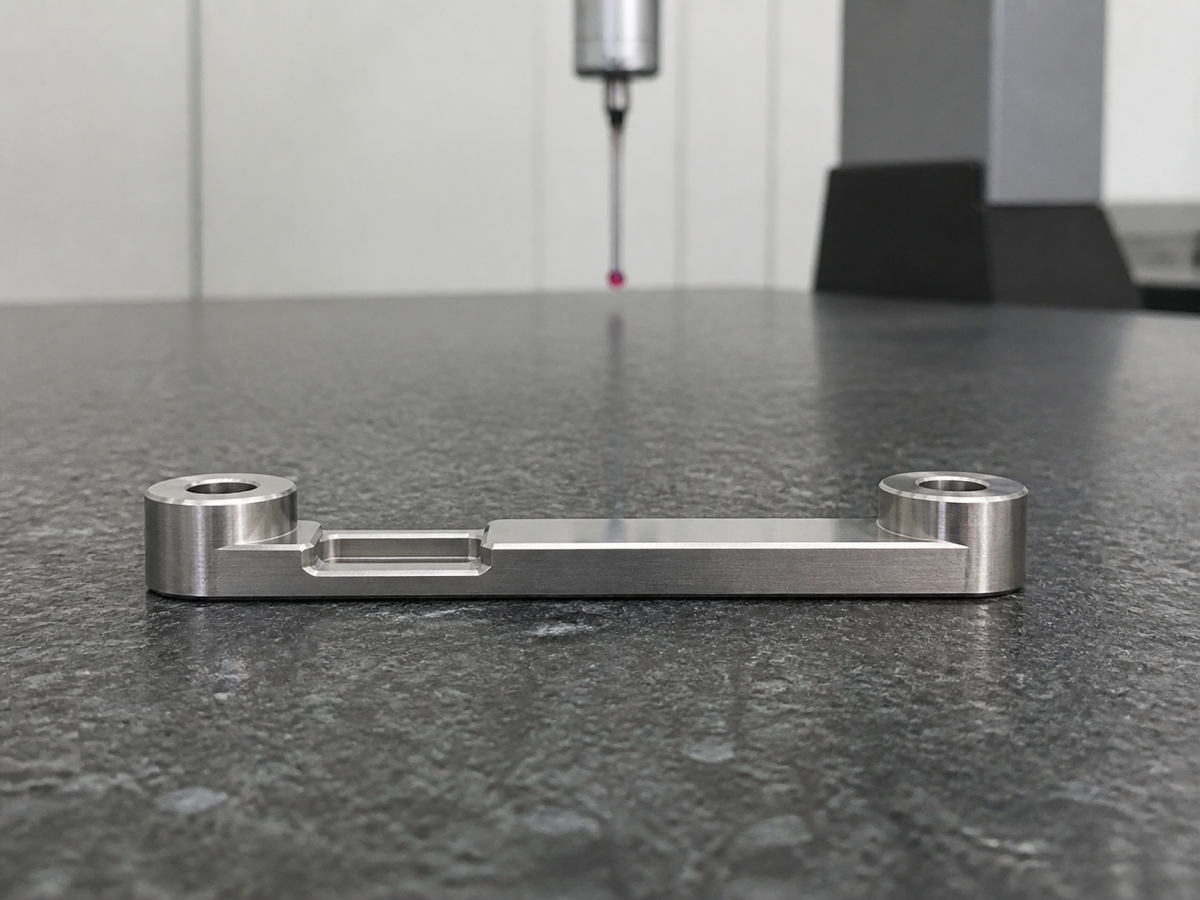

这类连杆不能只用卡尺抽查长度。莱图加会结合三坐标检测台，对两端孔中心距、孔径、凸台高度、基准面平面度、台阶槽深度和关键轮廓位置进行确认。检测时以零件稳定基准面建立坐标系，再复核两端孔轴线与中部槽位关系，判断零件是否满足实际装配链要求。对于需要批量加工的医疗机构件，首件检测结果会反馈到刀补、夹具定位和去毛刺节拍中，减少批量波动。
在实际交付中，我们还会关注外观一致性。SUS304零件表面如果出现明显划伤、压痕或残留油污，会降低客户对医疗设备内部件质量的判断。加工完成后，零件通常需要清洁、防混料和独立包装，避免小孔、槽位和倒角边缘在周转中二次磕碰。对于锁扣连杆这种尺寸小、特征集中的零件，稳定的过程控制比单次加工精度更重要。
五、案例小结：小连杆也要按医疗零件逻辑管理
本案例中的SUS304锁扣连杆，重点不在复杂外形，而在小孔、台阶、端部凸台和表面状态的综合控制。莱图加在类似医疗设备零件加工中，会围绕图纸要求、三维数据、装配关系和检测方案建立加工流程，尽量在首件阶段发现孔位、毛刺、变形和表面问题。这样既能保证零件进入装配后动作顺畅，也能降低客户后续返修和筛选成本。
FAQ：医疗锁扣连杆加工常见问题
1. SUS304锁扣连杆加工时最容易出现什么问题？
常见问题包括孔口毛刺、槽边翻边、细长基体轻微翘曲、局部划伤和孔位偏差。尤其是小孔与端部凸台同时存在时，需要控制装夹稳定性和刀具状态。
2. 两端孔位为什么要重点检测？
两端孔通常承担转动或连接功能，孔中心距和孔轴线会直接影响锁扣动作。如果孔位偏差过大，机构可能出现卡滞、偏磨或装配间隙异常。
3. 医疗零件去毛刺有什么特殊要求？
医疗设备零件不仅要求手感无锐边，还要避免微小毛刺脱落。孔口、槽边和凸台根部都需要检查，但倒角不能过度，以免影响配合尺寸。
4. 这类零件适合用三坐标检测吗？
适合。三坐标可用于确认两端孔中心距、凸台高度、槽深和关键轮廓位置，比单一量具更容易判断零件是否满足装配关系。
5. 小型SUS304连杆批量加工如何保证一致性？
需要稳定夹具基准、固定刀具寿命管理、首件确认和过程抽检。对孔加工、台阶槽精修、去毛刺和清洁包装都设置明确标准，批量一致性才更可靠。
