方管加工案例：无缝钢管安装孔精度与装配一致性如何控制

案例摘要：莱图加分享无缝钢管方管加工案例，解析图纸评审、基准定位、安装孔加工、去毛刺与复检，展示结构件批量装配一致性控制能力。

机械设备客户在采购方管结构件时，最担心的往往不是单件能不能加工出来，而是批量交付后能不能顺利装配。方管类零件看似只是“切管、打孔、去毛刺”，但只要孔位偏差、端面不正或孔口处理不到位，客户现场就可能出现螺栓穿不进、安装面错位、返修扩孔等问题。

苏州加非猫精密制造技术有限公司（莱图加）在处理这类结构件加工需求时，通常不会直接进入下料环节，而是先根据图纸对材料、结构、孔位、公差和装配用途进行工艺评审。这个前置判断，是保证后续加工稳定性的关键。

本案例为一款无缝钢管方管结构件，截面规格为 □50，壁厚约 5mm，长度为 470mm，管体上设有多处 Φ12.5 安装孔，孔径带 +0.1/0 公差要求。该类零件常用于自动化设备、机械框架、输送线支架、工装夹具和非标设备结构中，主要承担连接、支撑、定位和装配作用。

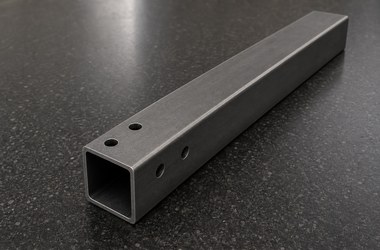

成品整体展示：开口端、长条方管比例、顶部孔与侧面孔关系一目了然。

这类零件的核心矛盾在于：外形简单，但装配要求并不简单。加工厂不能只把它当作普通管材处理，而要从材料确认、基准选择、装夹方式、孔位加工、毛刺处理和检验流程几个环节建立完整控制。

核心难点：不是能不能打孔，而是孔位能不能稳定对上

从加工难度看，这类方管件并不属于复杂零件。但从装配角度看，它对基准一致性、孔位精度和批量稳定性有明确要求。

方管为空心结构，钻孔时容易受到装夹方式、管材直线度、钻削力和定位基准的影响。如果孔位只依靠人工划线控制，单件看起来可能没有问题，但批量加工时就容易出现孔距漂移、边距不一致或上下孔不同心等情况。

莱图加工艺人员在评审这类零件时，会优先判断安装孔的功能属性。图纸中的 Φ12.5 孔带有正公差要求，说明它大概率用于螺栓连接或安装定位。也就是说，加工重点不能只放在“孔能不能成形”，而要放在孔径、孔距、边距和装配方向是否稳定一致。

对于客户来说，孔位问题往往不会在零件出厂时立刻暴露，而是在设备总装现场集中出现。一旦需要现场扩孔或返修，不仅影响装配效率，也会降低结构件的装配可靠性。

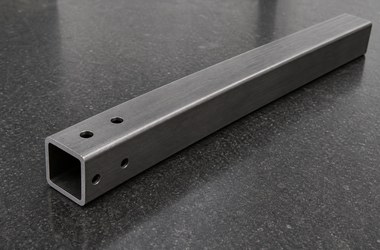

安装孔区域细节：孔径、孔距、孔口处理直接影响现场装配顺畅性。

材料判断：钢制无缝方管，重点在结构强度和装配可靠性

从材料和截面特征判断，该零件属于钢制无缝方管加工件。□50 的截面规格和约 5mm 的壁厚，说明它具备一定承载能力，更接近设备结构件，而不是装饰管或普通轻型管材。

无缝钢管的优势在于整体连续性和受力稳定性较好，适合用于机械结构连接、框架支撑和承载部位。但这类材料在加工过程中也有几个需要注意的地方：切割端面容易产生毛刺，钻孔位置如果装夹不稳容易偏移，孔口和管内毛刺如果处理不干净，会直接影响后续装配体验。

因此，莱图加在这类结构件加工中，会把控制重点放在三个环节：端面基准、孔位加工和孔口处理。

工艺方案：用基准和工装保证批量一致性

针对这类无缝方管结构件，苏州加非猫精密制造技术有限公司（莱图加）采用的是“先评审、再定基准、后加工、最终复检”的工艺思路。

加工前，先确认方管截面、壁厚、长度、孔径、孔距和边距要求，并明确基准端面和基准侧面。对于长条形结构件，基准选择非常重要。如果同一批零件的装夹方向不一致，即使孔径合格，也可能造成孔位方向不统一，影响客户现场安装。

下料阶段，重点控制总长和端面质量。方管切割后需要处理端口毛刺和明显不平整位置，保证后续定位可靠。对于需要以端面作为孔位基准的零件，端面质量会直接影响孔位加工结果。

孔位加工阶段，优先采用定位工装或数控坐标控制孔位，减少人工划线带来的误差。对于 Φ12.5 +0.1/0 的安装孔，需要重点控制孔径尺寸和孔口质量，避免孔径偏小导致螺栓装配困难，也避免孔边毛刺影响安装。

加工过程中，还要控制夹紧力。方管虽然壁厚约 5mm，刚性较普通薄壁管更好，但过度夹紧仍可能造成局部压痕或轻微变形。合理的装夹方式应保证零件稳定，同时避免对管壁造成额外损伤。

孔加工完成后，对端面、孔口和管内残屑进行清理。对装配类结构件来说，去毛刺不是附加工序，而是影响客户使用体验的重要质量环节。

检测重点：围绕客户装配风险做质量控制

这类方管结构件的检验，不能只看外观是否干净，而要围绕装配风险检查关键项目。

莱图加通常会重点关注以下内容：

• 方管截面尺寸和壁厚是否符合图纸要求
• 总长度是否满足装配尺寸
• 端面是否平整，是否存在明显斜切或毛刺
• Φ12.5 孔径是否满足公差要求
• 孔距、边距是否与图纸一致
• 孔口和内壁是否存在影响装配的毛刺
• 同批次零件的孔位方向是否一致

对于批量订单，还需要进行首件确认和过程巡检。首件确认用于验证加工基准、孔径和孔位；过程巡检用于及时发现刀具磨损、夹具松动或材料批次变化带来的尺寸波动。

如果客户后续有更高要求，也可以增加装配模拟检查，例如用标准螺栓或定位销进行通孔验证，提前确认零件在客户现场是否能够顺利安装。

案例总结：简单结构件，更能体现加工厂的基本功

这款无缝钢管方管结构件外形并不复杂，但它很能体现一家加工厂的工程理解能力。真正专业的加工，不是把管子切断、把孔打出来就结束，而是从图纸评审阶段就判断零件用途，提前识别装配风险，并通过基准控制、工装定位、孔位加工和复检流程保证交付稳定。

苏州加非猫精密制造技术有限公司（莱图加）的价值，不只是完成单件加工，而是帮助客户把图纸要求转化为可稳定交付的加工方案。对于机械设备、自动化设备和非标结构件客户来说，孔位准、端面齐、毛刺少、批量一致性好，才是真正能降低现场装配成本的加工质量。

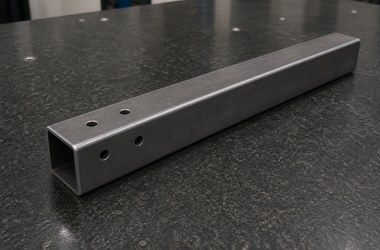

检测台场景下的结构件展示：适合用于案例封面、官网产品页和客户沟通资料。

结构件客户选厂时应重点看什么？

如果客户正在寻找方管、支架、框架连接件或设备结构件加工供应商，建议重点关注三项能力。

第一，看供应商是否会做图纸评审。

如果只报价、不分析基准、孔位和装配风险，后续加工很容易出现隐性问题。

第二，看供应商是否具备稳定孔位加工能力。

对于安装孔较多的结构件，人工划线和临时装夹很难保证批量一致性。成熟供应商应具备工装定位、数控加工和首件确认能力。

第三，看供应商是否重视细节处理。

端面毛刺、孔口毛刺、管内残屑、表面压痕，看似都是小问题，但会直接影响客户装配体验和产品观感。

莱图加在承接类似结构件项目时，更关注图纸背后的装配逻辑。只有把加工基准、孔位关系和质量检验放在同一套流程里，才能让客户拿到可以直接进入装配环节的零件。

FAQ

无缝钢管方管加工最容易出问题的地方是什么？

主要集中在孔位、端面和毛刺。孔位偏差会影响螺栓装配，端面不平会影响定位贴合，孔口和管内毛刺则会影响安装顺畅性。

方管结构件为什么不能只靠人工划线打孔？

人工划线适合少量简单加工，但对于有孔距、边距和公差要求的结构件，批量加工时容易出现误差。采用工装定位或数控加工，更有利于保证孔位一致性。

莱图加适合加工哪些结构件？

苏州加非猫精密制造技术有限公司（莱图加）适合承接机械结构件、方管加工件、设备支架、连接梁、工装夹具零件、自动化设备零件和非标定制加工件。

客户选择方管加工供应商时应该看什么？

重点看供应商是否能读懂图纸、是否会做工艺评审、是否具备孔位加工控制能力、是否重视去毛刺和复检，以及是否能保证批量装配一致性。
