呼吸机内部的传感器安装支架用于支撑和定位相关组件，其安装面与孔系会影响装配一致性、线缆走向和维护空间。对于6061铝合金支架，加工重点是保持关键基准稳定，并协调表面处理后的尺寸。支架本身属于结构连接件，不能用它的尺寸报告替代传感器计量、气路或整机性能验证。
从传感器接口梳理基准
图纸评审应确认传感器接口、机架安装面、定位孔和紧固孔的分工。圆孔承担定位时，长槽通常用于一定范围的调整，但具体约束关系应由结构设计明确。需要同时检查装配工具能否进入、插头是否干涉以及维护时能否拆卸。若安装位置靠近软管或线束，外露边缘与螺钉长度也应纳入试装检查。
材料状态与毛坯选择
6061不同供货状态及毛坯形式可能影响尺寸稳定性和切削表现，应在采购与图纸中明确。板材支架通常先安排粗加工与基准面建立，再逐步去除大面积余量。加工L形或带薄壁筋的结构时，要关注不对称去料造成的变形，不宜只通过增大夹紧力压平零件。松夹后测量关键平面，才能反映实际交付状态。
安装面与孔系的加工顺序
先加工可靠的安装基准，再完成与其相关的传感器孔和紧固孔，有助于控制位置误差。侧面孔、深腔与局部避空要提前确认刀具可达性，避免临时使用过长刀具造成振纹。沉孔和螺纹孔需要检查深度及孔底余量，防止螺钉触底后仍无法压紧。安装长槽的两端圆弧及槽宽，也应与紧固件和垫片相匹配。
薄壁支架的支撑与去毛刺
装夹点宜布置在刚性较好的区域，使用软爪、垫块或专用夹具分散压力。精加工薄壁时可采用分层切削与均匀留量，必要时安排中间检测。孔口、长槽边缘和线缆邻近位置应倒钝，但不能随意改变定位接触面。去毛刺后检查螺纹和内角是否残留切屑，避免装配后掉屑或划伤软管。
阳极氧化后的尺寸确认
若图纸要求阳极氧化，应同时明确处理类型、外观、膜层及遮蔽区域。精密孔、接地接触面和螺纹是否遮蔽，需要根据功能确定，不能将全部表面统一处理后再修补。表面处理可能改变配合尺寸，应在最终状态下复测关键孔与安装面。颜色一致不代表所有性能均满足要求，验收项目应以双方确认文件为准。

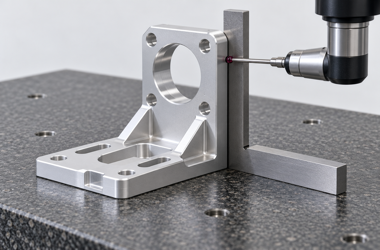

检测与装配验证安排
首件可检查孔距、位置关系、平面度、垂直关系和螺纹通止，再装上传感器或接口样件确认贴合。试装时记录紧固顺序、线缆余量和维护空间，必要时按整机方案开展振动等验证。批量生产应跟踪材料批次、工艺版本与关键尺寸抽检结果；传感器接口或支架厚度变化时，需要重新评估装配及检测范围。
项目交付前的沟通建议
图纸、模型与样件出现差异时，应先确认有效版本，再确定加工及检验方案。关键公差需要明确测量基准、位置、环境和检具，避免供需双方采用不同方法产生分歧。莱图加可结合来图沟通样件、小批量与后续批量加工的可行性；具体材料、精度、表面处理、清洁方式和报告内容，以双方确认的订单文件为准。首件通过后应保留试装记录，后续变更相关接口或工艺时评估是否重新确认。

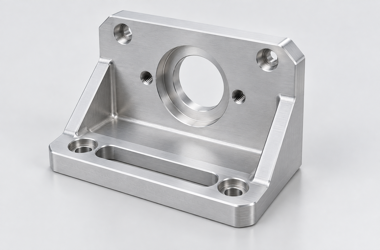

配图为零件结构与工艺沟通示意，具体尺寸以确认图纸为准。
常见问题FAQ
问：传感器孔与安装面哪个先加工？
答：通常先建立稳定基准，再完成关联孔系，具体顺序取决于结构与装夹方案。
问：长槽是否可以代替精密定位孔？
答：不一定。长槽与定位孔承担的约束不同，需要按实际结构要求设计和检验。
问：支架松夹后翘曲怎么处理？
答：应检查材料应力、去料顺序和装夹位置，再通过试切优化，不能仅加大夹紧力。
问：阳极氧化后还需要复测吗？
答：需要，尤其是精密孔、螺纹和接触面，应按最终交付状态检验。
问：支架合格能证明呼吸机性能合格吗？
答：不能。结构件检测与传感器、气路及整机性能验证属于不同评价项目。
