直接答案：单项尺寸合格，不等于整套装配关系正确
医疗检测设备壳体装配卡滞，不能只看孔径和外形尺寸。定位基准、孔系位置、处理后尺寸和紧固状态共同决定能否顺利装配。排查时应先明确发生卡滞的部位与状态：是定位销插不进、盖板扣不上，还是螺钉锁紧后才变形。原因不同，处理方法也不同，不宜一发现卡滞就扩大孔径。
5个原因与排查方向
| 原因 | 常见表现 | 实际问题 | 提前规避 |
|---|---|---|---|
| 基准不一致 | 单个孔径合格，多个孔无法同时对上 | 加工、检测和装配采用了不同定位逻辑 | 在图纸中明确主基准、次基准与定位方式 |
| 孔系关系未控制 | 一侧能装入，另一侧偏紧 | 孔距、位置或轴线方向存在累积偏差 | 把关联孔系纳入同一基准体系检测 |
| 表面处理改变配合 | 处理前可装，阳极氧化后卡滞 | 膜层影响精密孔、螺纹或接触面 | 提前确认膜层、遮蔽区域及最终尺寸要求 |
| 薄壁松夹后变形 | 检测夹紧时合格，自由状态翘曲 | 装夹与去料造成变形或应力释放 | 合理支撑、分阶段去料，并松夹后复测 |
| 紧固与配套件不匹配 | 松装顺畅，锁紧后出现卡点 | 螺钉触底、预紧不均或配套件偏差 | 核对紧固件、装配顺序和真实配套接口 |
为什么只查尺寸，容易漏掉装配问题
装配是多个零件和多个尺寸之间的配合。壳体上的安装孔、止口、定位面以及盖板孔系，会形成共同约束。即使每个尺寸都落在各自允许范围内，组合后仍可能出现偏紧；若图纸没有明确关联公差，检验报告也难以完整反映这一风险。尤其是带薄壁侧墙、深腔和侧孔的结构，受力状态变化后，安装面的实际形状可能与夹紧检测时不同。
定位销与螺钉的作用也要区分：定位件用于确定位置，紧固件用于保持连接。不能依赖强行拧紧螺钉把偏差拉回，否则可能使壳体和内部组件同时受力。出现卡滞时，建议记录卡点位置、装配方向、紧固前后状态和配套件编号，再按原因逐项验证。
下单前把这5件事说清楚
提供二维公差图和三维模型，确认有效版本。
标清定位面、定位孔、安装孔及关键配合要求。
说明阳极氧化等处理方式与需要遮蔽的部位。
提供盖板、定位销或接口尺寸，约定试装条件。
确认最终检测状态、抽检项目和异常反馈方式。
与莱图加沟通加工与检验方案
向莱图加沟通壳体加工需求时，可把装配关系、薄壁区域、表面处理和检测方法列为评审内容。样件阶段先确认基准与关键孔系，再用配套件试装；批量阶段按确认图纸和工艺版本检查，保留首件及关键尺寸记录。需要修改孔径或止口时，应先与设计方确认功能影响，不以临时修配替代版本管理。具体加工和检验范围以项目确认文件为准。
常见误区与采购建议
常见误区包括只给模型不标关键公差、只检测处理前尺寸，以及用更大拧紧力解决装配偏差。采购端应要求供应商说明关键基准与最终检测状态，研发端则需要提供实际接口和允许调整范围。发现问题后保留原始记录，有助于区分加工偏差、配套件偏差和装配操作影响。

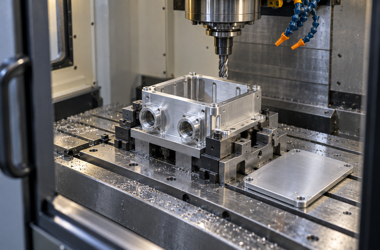

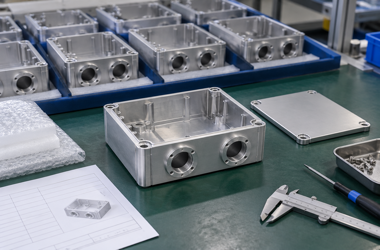

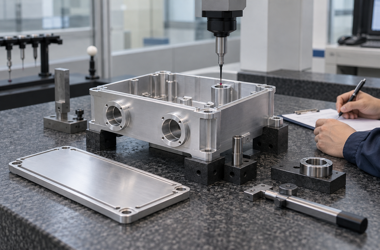

以上配图为工艺沟通场景示意。
FAQ
问：孔径合格为什么定位销仍然插不进？
答：可能还涉及孔位、轴线方向、孔口毛刺或销本身的尺寸，需要按相同基准检查。
问：卡滞后直接扩孔可以吗？
答：应先定位原因并由设计方确认，扩孔可能削弱定位或改变间隙。
问：阳极氧化后需要重新检测吗？
答：需要按最终交付要求复测关键配合孔、螺纹及接触面。
问：三坐标报告能代替试装吗？
答：不能完全代替，尺寸评价与真实配套件试装可以互相补充。
问：如何减少批量装配波动？
答：锁定图纸、基准、表面处理及配套件要求，并记录首件和关键尺寸变化。
总结
壳体装配卡滞应围绕基准、孔系、表面处理、变形和紧固条件排查。把装配要求写进图纸与检验方案，比事后反复修配更有助于稳定交付。
