医疗影像设备中的线缆穿入结构，需要协调机械固定、线缆保护和相应密封要求。采用PEEK制作压盖与密封座时，螺纹、贯通孔和密封圈沟槽之间的关系会影响压紧状态。具体材料牌号、密封等级与使用环境应由设备设计确定，不能仅凭PEEK材料名称认定磁兼容、密封或长期使用性能。
先确认线缆与密封件资料
加工前应明确线缆外径范围、护套材料、密封圈规格、压盖旋向和有效啮合长度。密封座安装在壳体上的方式，也会影响定位面、螺纹与密封槽的基准选择。若线缆外径会随批次变化，应将允许范围与密封件适配条件写入评审资料，不能只以一根样线的尺寸确定全部配合。装配工具和维护空间同样需要确认。
PEEK牌号与尺寸稳定性
不同PEEK牌号的填充状态、加工表现与使用特性存在差别，应按图纸指定牌号采购，并保留批次记录。毛坯内部应力和切削热都可能导致后续尺寸变化，可结合材料供应商建议安排粗精加工与稳定化工序。退火是否需要以及具体条件，应通过牌号和试制结果确定。测量前让零件与检具温度稳定，减少热状态读数偏差。
螺纹与贯通孔的加工
压帽内螺纹、密封座外螺纹与中心贯通孔尽量采用连续基准加工。刀具应锋利并保证排屑，避免塑料屑缠绕或挤入已加工牙型。起牙倒角和退刀位置不能侵占有效啮合区，贯通孔的边缘则应保护线缆护套。对于细牙或特殊牙型，应提前约定量规及配套件试装方法，而不是只检查螺纹公称直径。
密封槽必须按密封件设计
槽宽、槽深、圆角与接触表面应依据密封圈材料及压紧结构确定。不能单纯通过加深槽或增加拧紧力解决泄漏问题，否则可能造成密封圈挤出、线缆变形或塑料螺纹损伤。加工时重点检查槽底、相交孔和入口边缘的毛刺，去毛刺过程要避免划伤密封接触面。具体表面要求应由图纸和功能验证共同确定。
试装中观察压紧与保护状态
用约定规格的线缆和密封件试装，检查压帽是否顺畅旋入、压紧后是否存在偏斜，以及护套有无异常压痕。若项目要求密封、拉脱或温度循环试验，应按明确的工况、样本与判定方法进行，不能以手工拧紧后的外观替代。涉及影像设备特殊环境时，还需要按整机流程确认全部材料与组件的适用性。
清洁包装与批量追溯
PEEK细屑可能附着在螺纹和沟槽中，清洗方式需与材料、密封件及设备洁净要求相容。出货时可将压帽、密封座与密封圈分格保护，避免混规格或运输挤压。批量阶段保留材料批次、图纸版本、首件和关键尺寸记录；当线缆、密封圈或壳体接口变化时，应重新评估配合，而不是只更新零件编号。
项目交付前的沟通建议
图纸、模型与样件出现差异时，应先确认有效版本，再确定加工及检验方案。关键公差需要明确测量基准、位置、环境和检具，避免供需双方采用不同方法产生分歧。莱图加可结合来图沟通样件、小批量与后续批量加工的可行性；具体材料、精度、表面处理、清洁方式和报告内容，以双方确认的订单文件为准。首件通过后应保留试装记录，后续变更相关接口或工艺时评估是否重新确认。

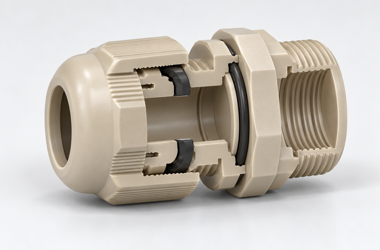

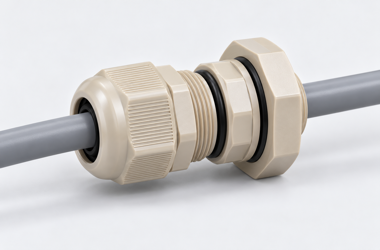

配图为零件结构与工艺沟通示意，具体尺寸以确认图纸为准。
常见问题FAQ
问：PEEK压盖一定适合磁共振环境吗？
答：不能仅凭材料名称认定，需要按设备要求评估全部材料、结构与组件。
问：压盖拧得越紧密封越好吗？
答：不是。应按设计压紧条件装配，过度拧紧可能损伤螺纹、密封圈或线缆。
问：线缆外径变化会影响密封吗？
答：可能影响，应在评审时明确外径范围，并与密封件及槽形匹配。
问：密封槽加工后重点检查哪里？
答：重点检查槽宽、槽深、接触面、圆角及毛刺，具体要求以图纸为准。
问：小批量打样应提供什么？
答：建议提供模型、公差图、线缆范围、密封圈规格、数量及功能验证要求。
