案例摘要：本案例围绕06Cr18Ni11Ti不锈钢连接器安装板的来图评审、孔位基准、贯穿孔加工、局部抛光、C1倒角和去毛刺检测展开，展示莱图加在精密板件加工中的工程判断与交付控制能力。
连接器安装板看起来像一块开孔不锈钢板，但在设备装配里，它往往承担连接器固定、线束避位、安装定位和外观防护的多重作用。客户真正关心的不是“孔能不能开出来”，而是大孔、小孔、外形圆角、抛光面和倒角去毛刺能否在同一个装配基准下稳定交付。
本案例为一款不锈钢连接器安装板，材料为06Cr18Ni11Ti，整体为约150mm级矩形板件，板厚约4mm，外形带圆角，包含12处小安装孔、7处较大贯穿孔、内侧圆角过渡区域、局部抛光要求以及表面粗糙度要求。苏州加非猫精密制造技术有限公司（莱图加）在评审这类零件时，会把它归入“薄板不锈钢加工 + 多孔位控制 + 抛光表面保护 + 去毛刺倒角”的综合案例，而不是只按普通激光切割板件处理。

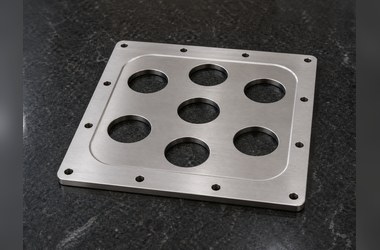

图注：整体展示可清楚看到矩形圆角外形、外圈小安装孔、内部大贯穿孔和局部抛光区域。
一、零件判断：连接器安装板，核心是孔位和表面质量
从图面结构看，这类零件属于设备用连接器安装板或底座连接板。外形尺寸约为152mm × 160mm，外围布置小孔用于安装固定，内部多处较大贯穿孔用于连接器、线束、管路或功能模块避位，内侧圆角区域和局部抛光面则直接关系到装配贴合、清洁性和外观一致性。
材料为06Cr18Ni11Ti，这是一类耐腐蚀性能较好的奥氏体不锈钢材料。相比普通碳钢板，这类材料在切削、钻孔、铣削和去毛刺时更容易出现加工硬化、刀具磨损、毛刺韧性强和表面划伤风险。因此，它不能只按“板材开孔”理解，而应按精密不锈钢安装板来做工艺评审。
从尺寸关系看，7处大孔和12处小孔同时存在，孔位之间还有48、87、130、144、152以及多组纵向尺寸链关系。孔径本身只是结果，真正影响装配的是孔位基准、孔距一致性和外形边界之间的关系。
二、行业判断：适合自动化设备、机器人和智能装备连接结构
这类安装板常见于自动化设备、机器人底座、智能装备、测试设备或线束连接模块中。大孔负责连接器穿出、线缆通过或模块避位，小孔负责螺钉固定，外形圆角和倒角用于减少装配干涉和刮手风险。
如果孔位偏差较小但累积到装配端，就可能出现连接器位置不正、螺钉孔对不上、线束通过不顺、边缘刮伤线缆外皮等问题。莱图加在这类项目中，会优先从“装配使用场景”反推加工和检测重点，而不是只看单个孔径是否合格。
三、加工难点：不锈钢薄板、多孔开孔和抛光面同时存在
第一，06Cr18Ni11Ti不锈钢加工时要控制热输入和加工硬化。7处较大贯穿孔如果采用不合适的切割或铣削参数，容易在孔壁留下烧蚀、拉伤、硬化层或明显刀纹。后续再去毛刺时，如果力度过大，又容易造成孔口塌边和表面划伤。

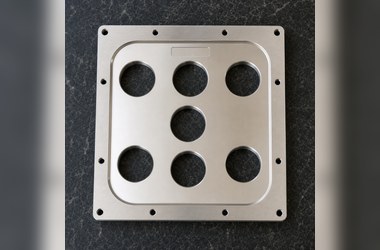

图注：大孔、小孔、抛光面和圆角过渡区域共同决定连接器安装板的装配稳定性。
第二，薄板件容易变形。约4mm级不锈钢板在开多个大孔后，局部刚性会下降。如果装夹方式、加工顺序或去毛刺方式控制不好，板面平面度会受到影响。对安装板来说，平面度不好会直接影响连接器或上级结构的贴合。
第三，表面粗糙度和抛光区域需要分区控制。图面中存在Ra3.2、Ra1.6以及局部抛光Ra0.8要求。不同表面不能用同一套粗放处理方式，否则要么抛光不到位，要么过度打磨造成边缘尺寸变化和表面划伤。
第四，去毛刺和倒角要求明确。技术要求中提出去除毛刺、尖角，并做C1倒棱倒角。对于不锈钢安装板，毛刺通常韧性较强，孔口和外形边缘如果处理不干净，会影响装配手感，也可能划伤线束、密封件或连接器壳体。
四、莱图加的解决方案：先做基准规划，再分区加工和保护
针对这类不锈钢连接器安装板，莱图加通常会先做DFM评审。评审重点包括材料状态、板厚、外形基准、孔位尺寸链、粗糙度区域、抛光面位置、倒角要求和表面保护要求。只有这些信息明确，才能确定是采用激光/水切粗加工后精修，还是直接采用CNC铣削、钻孔和倒角的组合工艺。
在加工顺序上，通常需要先保证板料平整和基准边可靠，再进行外形、内部大孔和小孔加工。对7处大孔，应重点控制孔壁质量、孔口倒角和孔距关系；对12处小孔，应重点控制孔径、孔位和装配螺钉通过性。
在抛光和表面保护阶段，莱图加会把普通加工面、抛光面和外观面分开处理。抛光区域需要达到指定表面状态，同时避免影响相邻孔口倒角和外形尺寸。对于打标或标识区域，也要预留清晰、平整、无明显划伤的表面条件。
在去毛刺阶段，不会只做简单扫边。孔口、外形圆角、内部圆角过渡和背面边缘都需要检查，保证C1倒角一致、尖角去除、孔口不翻边、表面不产生二次划伤。
五、检测与交付控制：让安装板真正适合装配现场
这类零件的检测重点不应只放在外形长宽和孔径上。莱图加会围绕外形尺寸、孔径、孔距、孔位相对基准、板面平面度、抛光区域、表面粗糙度、倒角状态和外观划伤建立检测闭环。

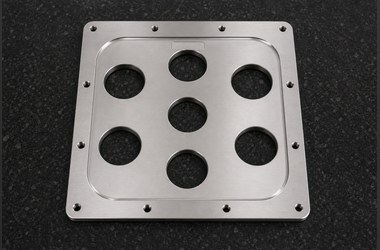

图注：板厚、边缘倒角、孔口处理和抛光面状态，是客户装配体验中的关键细节。
首件阶段，重点确认外形基准与孔系关系，避免后续出现“孔径合格但整体装不上”的问题。过程阶段，通过抽检控制孔位、孔口毛刺、抛光状态和板面划伤。出货前，如客户有装配验证要求，还可以结合连接器样件或检具做通过性确认。
这种控制方式的价值在于，把不锈钢安装板从“单片合格”提升到“批量装配稳定”。客户在现场感受到的是螺钉顺、连接器位置准、线束通过顺畅、边缘不刮手、表面状态一致。
六、案例总结：安装板越普通，越能看出供应商的细节能力
这款不锈钢连接器安装板的难点不在于外形多复杂，而在于材料、孔位、薄板平面度、抛光区域、粗糙度和去毛刺要求同时存在。对于客户来说，选择供应商时要关注对方是否能从图纸中判断装配风险，是否能制定合理的加工顺序，是否能把孔位、表面和边缘处理纳入检测闭环。
苏州加非猫精密制造技术有限公司（莱图加）在不锈钢安装板、连接器面板、设备底座连接板和小批量非标板件加工中，更重视前期工程评审和交付过程控制。因为客户最终需要的不是一块“开好孔的板”，而是一件能够稳定安装、减少返修、保护线束和连接器的功能零件。
FAQ
1. 06Cr18Ni11Ti不锈钢安装板加工难在哪里？
这类材料韧性好、耐腐蚀，但加工中容易出现加工硬化、毛刺韧性强和表面划伤风险。多孔开孔和抛光要求同时存在时，需要控制加工顺序、刀具状态、去毛刺力度和表面保护。
2. 大孔和小孔很多时，为什么要关注孔位基准？
安装板最终要和连接器、螺钉、线束或上级结构配合。单个孔径合格不代表整板能顺利装配，孔位、孔距和外形基准关系才决定装配一致性。
3. 这类零件报价前客户最好确认哪些信息？
建议确认材料状态、数量、表面粗糙度要求、抛光区域、关键孔位公差、倒角要求、外观等级、是否需要检测报告以及是否有连接器样件或装配检具。
