案例背景
外壳类零件常用于设备防护、内部元件安装、接口连接或结构支撑，其加工质量会影响装配位置、外观协调和整机稳定性。本案例已知信息仅能确认零件属于外壳类，未提供完整尺寸、公差、材料及表面处理要求，因此以下内容以常见加工流程为基础，重点说明图纸评审、装夹和检验时应关注的问题，不对具体精度或工艺作未经确认的判断。
图纸与需求要点
图纸评审首先要识别零件的主要基准、外形尺寸、腔体结构、孔位关系和装配界面。对于外壳类零件，应重点检查壁厚是否均匀，深腔、窄槽、内圆角和侧向孔是否具备刀具进入空间，以及螺纹孔、沉孔、定位孔之间是否存在干涉。若多个面均有孔系，还要确认孔位是分别以局部边缘定位，还是统一以装配基准建立位置关系。
需求确认不能只看尺寸标注。材料状态、毛坯形式、未注公差、去毛刺范围、锐边处理、表面粗糙度、表面处理和外观保护要求都会影响工艺安排。对于密封面、配合面和安装面，应明确其平面度、粗糙度及允许划伤程度；若图纸信息不完整，应先形成问题清单，由双方确认后再投入加工。
加工方案
外壳类零件通常需要先建立稳定的粗基准，再完成主要安装面、外形、腔体和孔系加工。毛坯余量较大时，可采用粗加工与精加工分开的方式，粗加工后释放部分内应力，并根据实际变形情况修正后续装夹方案。对于薄壁区域，不宜使用过大的夹紧力，也要避免刀具一次切削负荷过高。
装夹方案应兼顾定位可靠和受力均衡。首道工序可利用毛坯面或预留工艺台定位，后续工序尽量以已加工的主要安装面和定位边作为统一基准。若需要多次翻面，应控制基准转换次数，并在工艺文件中明确定位面、压紧位置和加工顺序。对侧孔或多方向特征，可根据设备条件采用多轴加工、角度附件或分工序装夹，但需验证重复定位误差是否满足要求。
加工腔体时还应关注刀具伸出长度、内角半径、排屑和局部振动。螺纹孔应在底孔尺寸确认后加工，并检查有效深度和孔底余量。所有边口在不影响装配的前提下进行适当去毛刺，避免残留毛刺进入设备内部。
质量检验

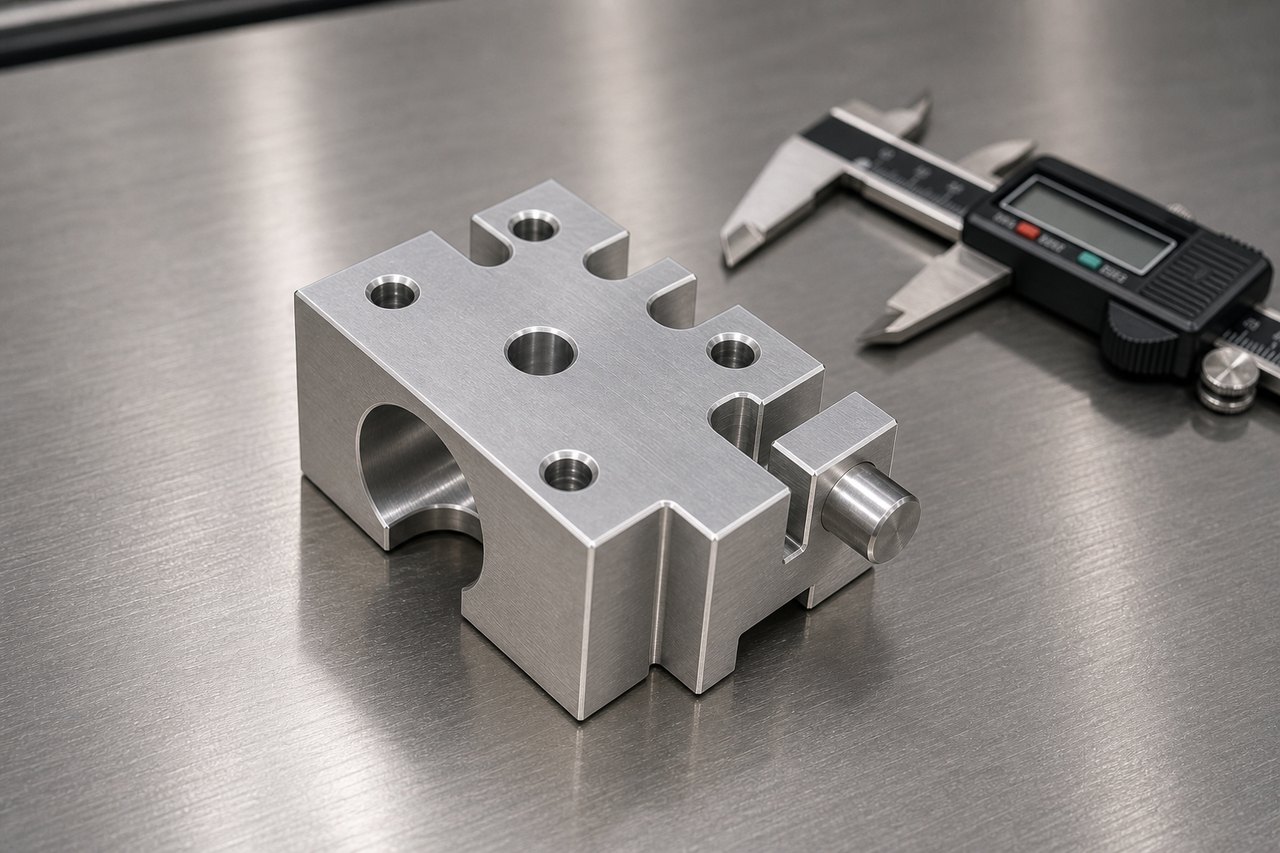

首件检验应覆盖主要外形、安装基准、腔体尺寸、孔径、孔距和螺纹状态。常规尺寸可使用卡尺、千分尺、高度尺和塞规等量具；对基准相关孔位、平面度或复杂轮廓，可结合三坐标等设备检测。具体方法应依据公差等级、零件尺寸和现场条件选择。
检验时不能只记录单个尺寸，还要关注装配关系。例如定位孔与安装面的相对位置、接口孔与腔体的连通情况，以及翻面加工后孔系是否偏移。完工后应检查毛刺、碰伤、刀纹和清洁度；如有表面处理，还需在处理后复核关键配合部位，防止膜层或二次装夹影响装配。
适用场景
此类评审与加工思路适用于设备外壳、仪器壳体、控制部件安装壳、自动化机构保护壳及小批量试制件。不同场景对外观、密封、散热和装配精度的侧重点不同，实际方案仍应以完整图纸和使用条件为准。
沟通建议
询价或下单时，建议同时提供完整图纸、三维模型、材料要求、数量、交期和表面处理说明，并标出关键装配面及重点尺寸。若存在配套零件，可补充装配关系或检具要求。加工前完成技术问题确认，首件后再推进剩余数量，有助于降低因基准理解、孔位关系或外观标准不一致造成的返工。
