全自动生化分析仪和样本处理设备中的采样组件，通常由细长不锈钢采样管、针座、导向套、密封接头和安装块组成。采样管外径小、长度大，既要保证运动过程中的直线度和重复定位，又要确保内孔通畅、无毛刺和低残留。针座与管体同轴度不足，可能造成导向摩擦或密封偏载；内壁颗粒和死角则会影响清洗一致性。因此，加工方案需要同时覆盖几何精度、连接可靠性和洁净度。
细长采样管先控制原材料与直线度

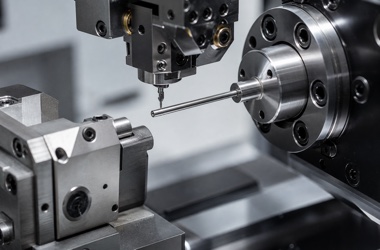

管材入厂时应检查外径、壁厚、内径、椭圆度和初始弯曲。搬运、下料和周转使用专用托盘，避免局部碰弯。需要外圆精加工时，应采用靠近切削点的导向支承和较小切削力；矫直工序要防止产生明显压痕或残余应力。检测不能只看两端，应沿全长多点测量直线度和外径，并在自由状态下评价，防止夹持状态掩盖弯曲。
针座与管体连接围绕同轴基准
针座通常包含定位外圆、密封锥面、螺纹和安装台阶。关键特征应尽量一次装夹完成，保证与采样管安装孔同轴。管体与针座可采用压配、焊接、钎焊或粘接等方案，具体工艺需考虑材料、洁净和耐久要求。连接后应重新检测外圆跳动、端面位置和密封界面，不能只沿用连接前的单件报告。焊接方案还要控制热变形和内壁残留。
内孔加工与端口去毛刺避免流路死角
采样管内孔通常来自精密管材，但端部切割、缩口、焊接和接头加工都可能产生翻边或台阶。端口应使用受控倒角和精细去毛刺，保证孔径不被扩大。针座内部交叉孔和连接通道需检查贯通性、内侧毛刺与过渡圆角，可结合放大影像、内窥观察、通针或流量测试。任何抛光和清洗工艺都不能留下磨粒、纤维或化学残留。
导向套和安装块控制运动位置
导向套内孔与采样管之间需要合适间隙，过小会增加摩擦，过大则影响重复定位。耐磨材料、表面粗糙度和同轴安装同样重要。安装块上的导向孔、驱动连接面和传感器位置应在统一坐标系下加工，避免多零件累积偏差。样件阶段可模拟全行程往复，记录摩擦变化和末端位置，确认采样管不会在导向处偏磨。
清洗验证与流量检测不可缺少
加工后的采样组件应制定覆盖内孔、螺纹和密封腔的清洗流程，可结合超声、压力冲洗、过滤液和洁净干燥。验收可规定颗粒、残液或目视洁净标准，并使用洁净包装隔离。功能检测除气密性外，还可检查规定压力下的流量、吸排一致性和冲洗后的残留趋势。批量产品应记录材料批次、连接工艺、清洗批次和检测结果，便于异常追溯。
生化分析仪采样针零件加工FAQ

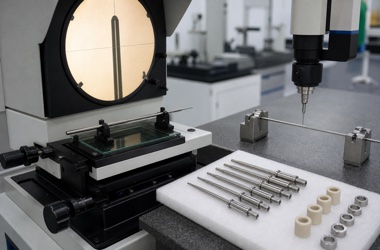

Q1：细长采样管直线度如何检测？
A：可采用影像仪、光学比较仪或专用检具沿全长多点测量，并在自由状态下评价最大偏差。
Q2：针座同轴度为什么重要？
A：针座偏心会使采样管在导向套中产生侧向摩擦，也可能造成密封面受力不均和重复定位变化。
Q3：采样管内孔毛刺如何检查？
A：可结合放大影像、内窥观察、通针和流量测试，重点检查切口、缩口、焊接和交叉孔位置。
Q4：矫直后为什么还要防止二次变形？
A：细长管在运输、装夹、焊接和清洗过程中都可能重新弯曲，需要专用托盘和全过程支承。
Q5：清洗合格主要看哪些指标？
A：应根据要求检查内外表面颗粒、残液、纤维和化学残留，并验证流路通畅和包装洁净。
Q6：批量采样组件如何保证一致性？
A：固定管材批次、连接参数、矫直和清洗流程，并对直线度、流量、气密和往复运动进行趋势管理。
