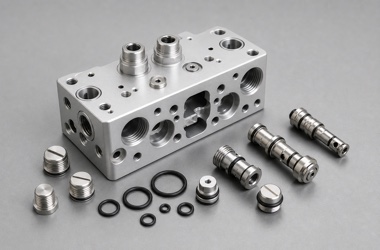

医用麻醉机的气路系统需要稳定输送氧气、空气及麻醉相关气体，阀块负责把多条管路、阀芯、传感接口和密封结构集中在有限空间内。一个阀块往往包含相互连通的深孔、交叉孔、阶梯阀孔、螺纹口和O形圈槽。尺寸虽不一定很大，但内部结构复杂，任何残留毛刺、加工屑或密封面缺陷，都可能影响流量、泄漏率和阀芯动作。因此，气路阀块应从功能回路出发规划加工与检测，而不是把每个孔孤立处理。
一、材料选择与毛坯稳定性
阀块常采用铝合金或耐腐蚀不锈钢。铝合金重量轻、易加工，适合复杂集成气路；不锈钢强度和耐腐蚀性较好，但切削热与刀具磨损更明显。材料状态应与表面处理、清洗方法和使用介质相匹配。毛坯需确认批次、硬度和缺陷，复杂孔系建议粗精分开，并在精加工前释放应力，减少基准面和阀孔随时间变化。
二、基准设计与孔系位置控制

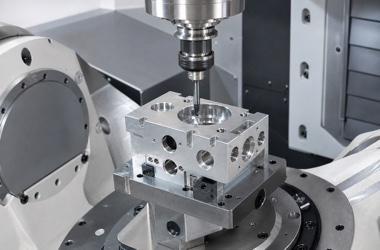

多方向孔系的相互位置决定气路能否准确贯通。加工前应选择稳定的大平面和定位侧面建立统一坐标，优先在一次装夹或高重复定位的多面夹具中完成关联孔。五轴加工可以减少翻面次数，但仍需验证旋转中心和刀长补偿。对需要堵头封闭的工艺孔，应同时控制孔深、沉孔端面和螺纹有效长度，避免堵头与内部流道干涉。
三、阀芯孔与密封面的精加工
阀芯孔通常对圆度、圆柱度、表面粗糙度和同轴度有较高要求。可采用预钻、粗镗、半精镗与精铰或精镗的分步方案，保留均匀余量并管理刀具寿命。O形圈槽需控制槽宽、槽深、底部圆角和表面缺陷；端面密封区不得存在贯穿刀纹、压痕或锐利毛刺。关键配合尺寸要按最终表面处理状态验收。
四、交叉孔去毛刺与内部清洁
交叉孔结合处的翻边不易从外部观察，是气路阀块最常见的风险点之一。工艺评审时应绘制孔路剖面，明确每个交叉位置的去毛刺可达性。可根据孔径与结构使用定向倒角刀、柔性磨料、热能或磨粒流等方法，并通过内窥镜确认边缘状态。加工后还要进行超声、循环冲洗或高压定向清洗，确保盲孔、螺纹底部和阀腔无切屑与磨料残留。
五、表面处理与气密检测

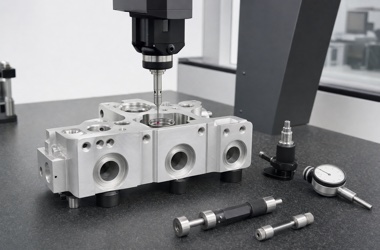

阳极氧化、化学镀镍或钝化会改变孔径、螺纹和密封槽尺寸，应明确遮蔽区域及处理后公差。表面处理前后都要保护阀孔和密封面，避免挂具痕迹落在功能区。成品检测除三坐标、气动量仪和粗糙度仪外，还应依据设计压力实施保压或压降测试，并按回路分别检验，便于定位潜在泄漏点。
六、批量一致性与追溯
量产阶段应把材料批次、程序版本、装夹位置、刀具寿命、清洗批次、表面处理和气密结果绑定到产品编号。首件报告覆盖全部孔系，过程抽检重点关注阀孔、密封槽和刀具磨损趋势。若设计更改了任一交叉孔或堵头位置，应同步更新加工程序、清洗路线、检验图和泄漏测试工装。
常见问题 FAQ
Q1：气路阀块为什么不能只检测外部孔径？
A：内部交叉处可能残留毛刺或切屑，外部尺寸合格并不代表流道畅通和洁净，还需内窥检查、清洗验证及气密测试。
Q2：阀芯孔最关键的几何指标有哪些？
A：通常包括孔径、圆度、圆柱度、同轴度和表面粗糙度，具体公差需要结合阀芯结构、密封方式与工作间隙确定。
Q3：交叉孔毛刺常用什么方法处理？
A：可使用定向倒角、柔性磨料、专用刷具、磨粒流等方法，需根据孔径、材料及可达性选择，并验证不得产生二次残留。
Q4：阳极氧化会影响气路尺寸吗？
A：会。膜层会改变阀孔、螺纹和密封槽的有效尺寸，图纸应明确遮蔽、补偿量以及处理后验收要求。
Q5：气密测试能代替尺寸检测吗？
A：不能。气密测试验证回路性能，尺寸检测用于确认制造原因和装配互换性，两者应结合使用。
Q6：询价时应提供哪些气路信息？
A：建议提供二维图、三维模型、介质、设计压力、密封形式、清洁度、表面处理、关键孔公差和测试标准。
结语
麻醉机气路阀块的可靠制造，需要把多面加工、阀孔精度、交叉孔去毛刺、清洁度和气密性作为同一套质量链管理。越早明确功能回路与关键特性，越有利于降低样件返工并稳定批量一致性。
