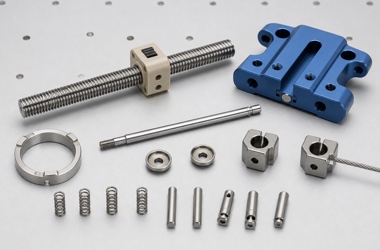

冷冻消融导管手柄需要把旋转或拨动操作转换为细长管路的可控推拉，内部常包含微型丝杆、PEEK螺母滑块、导向座、推拉杆、定位环、弹簧座和线缆固定块。零件体积小、行程有限，丝杆导程误差、滑块间隙、推杆弯曲和导向孔偏斜都会直接反映为旋钮空回、推拉阻力波动或末端行程不足。因此，加工不能只检查单个外形尺寸，而应围绕输入转角、滑块位移和输出行程建立完整传动链。
一、微型丝杆重点控制导程和轴线

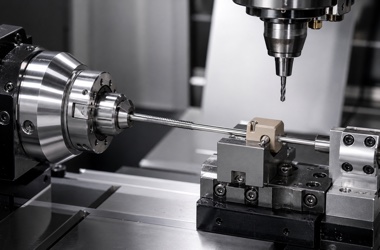

丝杆螺纹段、两端轴颈和驱动连接位应尽量一次装夹加工，保证同轴度与圆跳动。螺纹除中径外，还要检查单圈导程、累计导程和有效长度内的牙型状态。细长件加工宜采用弹性夹头、尾座或跟刀支承，控制切削力和热变形。螺纹起止端应形成平滑过渡，避免锐边刮伤塑料螺母或产生局部卡点。
二、PEEK滑块需平衡间隙与摩擦
PEEK螺母或滑块具有绝缘、耐磨和轻量优势，但受温度、夹紧和材料批次影响。加工应使用锋利刀具、轻切削并静置复测。丝杆与螺母间隙过大容易产生空回，过小则增加转矩并加速磨损。可采用尺寸分组选配或弹性消隙结构，但必须通过全行程转矩和循环试验确认，而不能仅靠手感挑选。
三、推拉杆和导向座控制输出直线性
细长推拉杆应控制直线度、端部同轴度和连接槽相位，运输与周转中也要避免弯折。导向座的滑槽、轴孔和安装面需采用统一基准，阳极氧化前后补偿槽宽与孔径。线缆固定块和连接叉的夹持边缘要去毛刺、均匀倒角，锁紧扭矩需受控，防止局部变形或损伤细线缆。
四、整套检测应包含位移与操作力

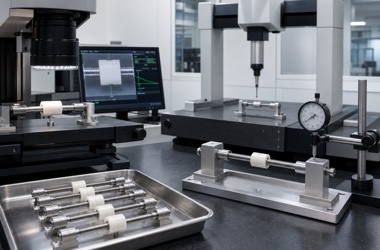

影像仪可检查微型螺纹轮廓和滑块小特征，三坐标用于导向座及孔位，千分表可验证推杆直线度与全行程跳动。组装后使用角度—位移和转矩—行程工装，记录起动转矩、反向间隙、有效行程、末端位置和多次循环后的变化。批量生产建议把丝杆与滑块实测数据绑定配套编号，使装配性能可追溯。
FQA：冷冻消融导管手柄丝杆滑块常见问答
Q1：微型丝杆只测中径可以吗？
A：不可以，还要检查导程、牙型、轴颈同轴度、端部跳动和有效长度内的一致性。
Q2：PEEK螺母为什么会出现转矩波动？
A：孔径变化、螺纹毛刺、同轴度偏差、温度和装配预紧都会造成局部摩擦变化。
Q3：如何减少旋钮空回？
A：可优化螺纹精度、进行分组选配或采用消隙结构，同时验证转矩和寿命。
Q4：细长推拉杆如何检测直线度？
A：应在规定支承方式下旋转或移动测量，并区分自由状态与装配状态的变形。
Q5：阳极氧化会影响滑槽吗？
A：会，膜层会缩小槽宽与孔径，需要尺寸补偿、遮蔽或处理后精加工。
Q6：样件验收应关注哪些功能？
A：建议检查起动与全行程转矩、反向间隙、输出行程、末端位置和循环后磨损。
