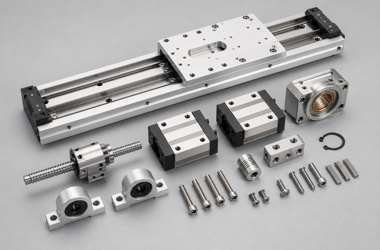

医疗CT检查床需要承载患者并沿扫描轴线完成平稳、准确的进给，直线运动组件通常由长形基座、导轨安装面、滑座、丝杆螺母座和两端轴承支撑组成。零件的平面度、平行度和轴承孔同轴度会直接影响运行阻力、振动、定位重复性与噪声。长行程结构还容易受到毛坯应力、装夹和温度变化影响，因此加工方案必须兼顾单件几何精度与整机装配后的运动状态。
一、长形基座的材料与应力控制
基座和滑座可采用铝合金、钢或铸件，具体取决于承载、刚度和重量要求。铝合金适合轻量化，但温度敏感且长件容易变形；钢件刚度较高，需要关注重量与防锈。毛坯应留出均匀余量，粗加工后进行时效或稳定化，再完成半精和精加工。对于长度较大的零件，运输与存放方式也要纳入变形控制。
二、导轨安装面的平面度和平行度
成对导轨安装面既要分别满足平面度，还要保证相互平行和高度一致。加工时应建立连续稳定的底面基准，采用对称装夹和多点可调支撑，避免压紧后合格、松夹后回弹。精加工可分多次小余量走刀，并监控刀具热伸长。螺钉孔口和定位肩不得高于安装面，去毛刺后需在自由状态下复测。
三、丝杆支撑座与螺母座的尺寸链
两端轴承孔、螺母安装孔和导轨运动方向应保持同轴或平行。若轴承座与基座分体加工，应以装配定位面和销孔建立一致基准，并预留组合精镗或装配调整条件。轴承孔不仅要控制直径，还要检查圆度、同轴度和端面垂直度；螺母座高度会影响丝杆预紧和运行阻力。

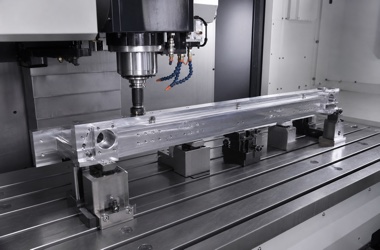

四、长件装夹与温度补偿
长件夹具需要提供足够支撑，但支撑点过多或高度不一致也会引入扭曲。可先用千分表确认自然状态，再逐点轻夹并记录变形。加工与检测环境温度应稳定，必要时按材料热膨胀系数进行补偿。零件从机床转入检测室后应充分恒温，不能在切削热尚未消散时直接判定最终尺寸。

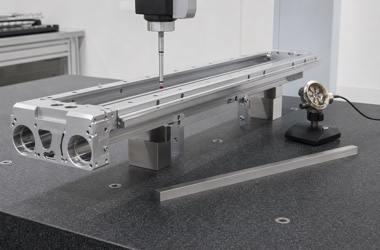

五、检测方法与功能验证
平面度和平行度可使用三坐标、激光干涉仪、电子水平仪或直线度测量系统评价；轴承孔使用三坐标、气动量仪或圆度仪检测。装配后应测量全行程直线度、俯仰、偏摆、定位误差和重复定位，同时记录运行阻力与噪声。功能结果异常时，要回溯导轨面、丝杆轴线和装配预紧，而不是单独调整驱动参数。
六、表面处理与装配保护
阳极氧化或防腐涂层应避开需要直接贴合的导轨基准面、定位孔和精密轴承位，或者明确处理后的尺寸补偿。长形零件在表面处理和运输过程中容易磕碰，建议使用专用支撑与防护包装。装配前应再次清洁基准面，确认无颗粒、毛刺和膜层堆积，并按规定顺序与扭矩锁紧导轨。
常见问题 FAQ
Q1：导轨安装面只控制平面度够吗？
A：不够。成对导轨还需控制相互平行度、高度差以及与丝杆轴线的关系，否则可能出现卡滞、偏载或噪声。
Q2：长铝件为什么松开夹具后会变形？
A：夹紧力、毛坯残余应力和去料不均会使零件在松夹后重新平衡，应采用粗精分开、对称加工和自由状态复测。
Q3：轴承孔同轴度怎样保证？
A：优先使用统一基准和组合加工；分体结构则需要高重复定位，并通过装配状态测量或组合精镗控制。
Q4：加工温度会影响长件尺寸吗？
A：会。较长的铝合金零件对温差尤其敏感，加工与检测需控制温度，并留出充分恒温时间。
Q5：为什么尺寸合格后仍要做运行测试？
A：运动性能由多项尺寸和装配预紧共同决定，全行程测试可以发现单项尺寸报告无法反映的摩擦、振动和累积误差。
Q6：询价时应提供哪些运动精度要求？
A：建议提供行程、载荷、速度、定位与重复定位精度、直线度、导轨丝杆型号、表面处理和装配基准。
结语
CT检查床直线运动零件的制造重点，是把长件应力控制、导轨面几何精度、丝杆轴线和装配运行测试贯通起来。合理规划基准、恒温检测与全行程验证，可帮助设备获得稳定、安静且可重复的运动表现。
