医用手术床通过液压系统完成升降、倾斜和位置保持，紧凑阀块内部集成多组交叉油孔、插装阀孔、单向阀座、螺纹接口和密封端面。外观看似一个规则方块，内部却有复杂流路。孔轴偏斜可能导致交叉位置不足，内部毛刺会污染油路或卡住阀芯，密封面不平则会产生渗漏。因此，阀块加工必须从流路连通、阀孔精度、内部清洁和压力功能四个方面系统控制。
一、六面基准与孔系坐标要统一
阀块通常需要从多个方向钻孔，工艺上应先加工稳定的底面、侧面和定位孔，建立可重复的六面坐标系。翻面夹具要使用相同基准，避免每一面独立找正造成孔系累积偏差。关键插装阀孔、阀座孔与交叉油孔的位置关系应以位置度和深度共同控制，深孔入口与出口还要预留足够壁厚，防止钻偏后穿透薄壁。
二、深孔和阀孔采用分阶段加工

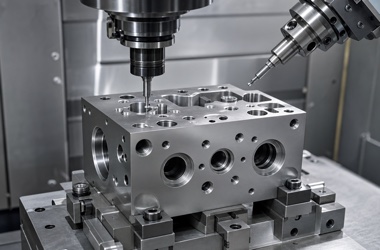

长油孔应通过引导孔、分级钻削、稳定冷却和断屑策略降低偏斜。插装阀孔往往包含多级直径、密封锥面和螺纹，可采用组合刀具或精镗、铰削完成，并控制各级同轴度。阀座密封面不能有振纹、划伤和塌边，刀具寿命应通过表面与气密数据管理，而不是等到尺寸超差再更换。
三、内部去毛刺和清洗是关键工序
交叉孔相交处容易形成翻边，普通外部倒角无法处理。可采用定向刷具、磨粒流、热能去毛刺或专用刀具，并用内窥镜确认。螺纹孔底、堵头孔和阀腔中的切屑必须彻底去除，清洗后可通过冲洗液过滤或颗粒检查验证。阳极氧化或化学镀层前，应明确阀孔、螺纹和密封面的遮蔽范围，处理后重新检查尺寸与洁净度。
四、尺寸合格后必须进行压力测试

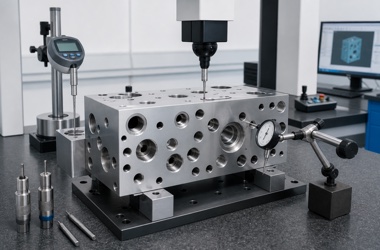

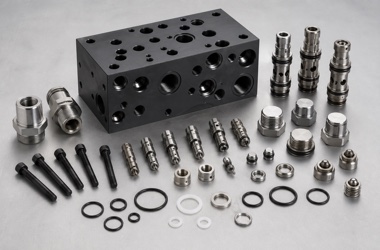

三坐标用于孔系位置和密封面，气动量仪或内径量具检查阀孔，粗糙度仪与平面度检测用于密封区域。堵头、阀芯和接头装配后，应按规定压力进行保压、内泄漏、外泄漏和通断测试，并确认不同油路之间没有串通。批量生产应保留材料、刀具、清洗、尺寸及压力曲线，使异常可以定位到具体孔位和工序。
FQA：医用手术床液压阀块常见问答
Q1：交叉油孔为什么容易错位？
A：深孔钻偏、翻面基准不一致和深度控制误差会改变实际交叉位置。
Q2：内部毛刺如何确认已去除？
A：可使用内窥镜、通针、冲洗液过滤和规定流量测试组合验证。
Q3：插装阀孔最重要的尺寸是什么？
A：各级孔径、同轴度、台阶深度、密封锥面和螺纹位置都与阀芯装配相关。
Q4：密封面平面度合格仍泄漏是什么原因？
A：粗糙度、划伤、孔口翻边、密封件、锁紧顺序和扭矩也会影响密封。
Q5：表面处理前哪些区域要遮蔽？
A：阀孔、密封面、精密螺纹和接地或配合面应按图纸功能确定。
Q6：样件压力测试包括哪些项目？
A：通常包括耐压、保压、内外泄漏、油路通断和阀件动作，具体条件按设计要求执行。
