眼科检查和成像设备中的镜筒、调焦环、镜片座、压圈及微调轴，需要把多个光学安装面稳定在同一轴线上。内孔偏心、端面跳动、精密螺纹间隙或表面处理厚度不一致，都会影响光轴、焦距重复性和调节手感。加工端应围绕光学安装基准安排工序，并将尺寸、形位、消光表面和实际旋合性能一起验证。
镜片座与外圆使用统一光轴基准

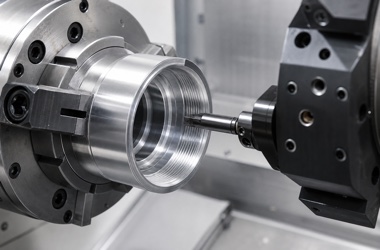

镜筒内通常有多级镜片座、止口和压圈螺纹。关键内孔、外圆和端面尽量一次装夹完成，减少二次找正。若必须翻面，应使用已完成的精密止口和端面定位，并复核跳动。镜片座直径合格并不代表光轴合格，还需检查各级内孔的同轴度、台阶端面垂直度和轴向距离。
精密螺纹决定调焦手感
调焦环常使用细牙螺纹或多头螺纹，除中径和牙型外，还需控制导程、同轴度、端面距离和侧隙。刀具跳动、补偿变化和阳极氧化膜厚都会改变旋合状态。加工中应设置标准件或配对件进行阶段验证，表面处理后再按实际润滑条件测试全行程扭矩、间隙和重复定位。
薄壁与细槽避免夹紧变形
镜筒和调焦环壁厚较小，外周还可能有防滑细槽。夹具应均匀支承，避免三点夹紧造成椭圆。粗精加工分开并保留均匀余量，精加工采用锋利刀具和稳定温度。细槽加工要控制毛刺和槽距，不能让去毛刺破坏外观或手感。卸夹后复测圆度和螺纹旋合性能。
黑色表面处理兼顾尺寸和消光
镜筒常采用黑色阳极氧化或消光处理降低杂散光。精密孔、螺纹和接地面需明确遮蔽与膜厚补偿。处理后检查颜色、反射、颗粒、孔径和螺纹手感，不能用过度抛光修饰超差。装配前清除内腔、螺纹和压圈槽中的残屑，避免颗粒接触镜片。
检测覆盖几何和调焦功能

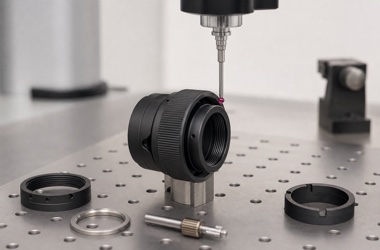

三坐标、圆度仪和光学影像可评价孔系、端面与螺纹几何；实际装配则验证旋合扭矩、轴向窜动和重复焦位。批量生产应保留刀具寿命、螺纹量规、表面处理批次和配对结果，出现调焦不顺时可快速定位到螺纹、圆度或膜层。
眼科检查设备镜筒零件加工FAQ
Q1：镜筒最关键的形位公差是什么？
A：多级镜片座同轴度、端面垂直度和螺纹相对光轴的跳动通常最关键。
Q2：细牙调焦螺纹为什么容易卡滞？
A：中径偏差、圆度、毛刺、膜层堆积和同轴度不足都会造成局部卡滞。
Q3：黑色阳极氧化会改变尺寸吗？
A：会，精密孔和螺纹需要补偿或遮蔽，并在处理后复测。
Q4：镜筒圆度为什么要在卸夹后测量？
A：薄壁零件夹紧时可能被压圆，卸夹后会恢复为椭圆，影响镜片和螺纹装配。
Q5：如何验证调焦重复性？
A：使用实际配对件多次往返，记录扭矩、轴向位移、回差和目标位置重复偏差。
Q6：小批量打样应提供什么？
A：提供光学装配基准、二维图、三维模型、螺纹规范、表面处理和检测要求。
