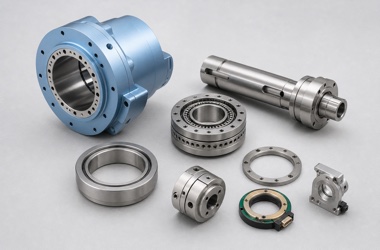

医疗康复机器人关节需要在有限体积内集成轴承、减速器、空心轴、编码器和扭矩传感器。关节壳体上的配对轴承孔、减速器安装法兰与输出轴线共同决定运动精度。若孔系偏斜、端面跳动或壳体锁紧后变形，即使单个零件尺寸合格，也可能出现回程间隙增大、运行阻力不均和重复定位漂移。因此，加工方案应从完整传动链出发分配公差，并以装配状态作为最终验证依据。
统一旋转轴线与安装基准
工艺评审应先明确输出轴线、轴承定位面、减速器法兰和传感器安装面的关系。配对轴承孔尽量在一次装夹或同一坐标体系内精加工，避免分别找正。法兰端面与孔的垂直度、止口圆与轴承孔的同轴度要同时评价。翻面加工时使用精加工止口和端面定位，并通过机内探测或基准球恢复坐标，不能依赖毛坯外形。
薄壁壳体控制夹紧与余量

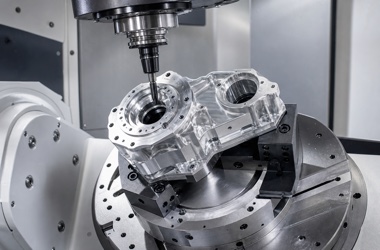

铝合金关节壳体大面积挖腔后刚性下降，夹紧力和切削热容易改变孔形。粗加工采用对称、分层去除并保留均匀余量，粗精加工之间安排稳定时间。精加工夹具应在刚性区域均匀支承，可采用仿形软爪或低应力定位块。关键孔完成后要在松夹状态复测圆度、孔距和平面度，表面处理后再次确认配合尺寸。
空心轴和法兰关注跳动
空心轴常包含轴承轴颈、花键、螺纹、端面和过线孔。关联外圆与端面尽量一次装夹完成，长轴采用中心架或跟刀支承。压装或螺栓连接的法兰需控制端面跳动和定位止口间隙，避免装配偏心。对传感器环和编码器支架，还要控制安装面与旋转轴线的距离及垂直度，否则会引入测量偏差。
装配检测覆盖间隙与阻力

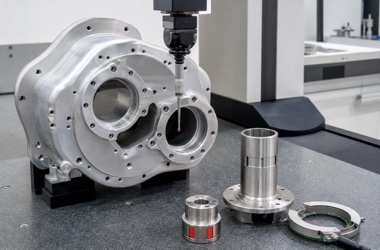

单件检测可使用三坐标、圆度仪和旋转测量组合完成。壳体按规定扭矩锁紧后，应复核轴承孔同轴度和空心轴转动阻力。装入减速器与联轴器后，还需测量径向跳动、轴向窜动、回程间隙和全行程扭矩。批量生产应记录刀具寿命、表面处理批次、孔径趋势和装配结果，便于发现缓慢漂移。
医疗康复机器人关节零件加工FAQ
Q1：配对轴承孔为什么要同一基准加工？
A：分别找正容易形成轴线偏斜，同一坐标体系能减少基准转换误差并改善装配阻力。
Q2：薄壁壳体卸夹后孔径为什么变化？
A：夹紧弹性变形、残余应力和切削热在卸夹后释放，需要均匀支承并在自由状态复测。
Q3：阳极氧化会影响轴承配合吗？
A：会改变孔径和端面尺寸，应设置遮蔽或补偿，并在处理后重新检测。
Q4：回程间隙只由减速器决定吗？
A：还受轴承游隙、联轴器、法兰偏心、紧固和壳体变形影响，需要整套装配测试。
Q5：首件需要哪些功能验证？
A：建议检查转动扭矩、跳动、窜动、回程间隙、重复定位和规定载荷下的运行趋势。
Q6：询价应提供哪些资料？
A：提供二维图、三维模型、材料、表面处理、装配关系、关键公差、数量和检测标准。
