医疗超声探头需要把换能器、声窗、线缆和内部电路集成在紧凑外形中。壳体、声窗框、密封压环、线缆连接套及内部支架通常壁厚较小、曲面较多，还包含螺纹、密封槽和精密安装孔。加工中若夹紧力过大、余量分布不均或表面处理补偿不足，容易出现轮廓变形、密封间隙不均和装配错位。因此，工艺设计要围绕最终装配状态建立基准，并将薄壁稳定性、密封性能与外观质量共同控制。
从声窗和装配界面确定功能基准
声窗框的轮廓、端面和定位孔决定换能器组件的位置，后端连接套则影响线缆方向和密封。工艺评审时应先明确主定位面、密封基准和内部安装基准，避免不同工序各自选取方便但不一致的坐标。关键轮廓与定位孔尽量在同一装夹中完成精加工；翻面时可使用已加工定位面和专用止口恢复基准，并通过探针或基准球确认坐标，而不能只依赖毛坯外形。
薄壁壳体采用分层去除和均匀支承

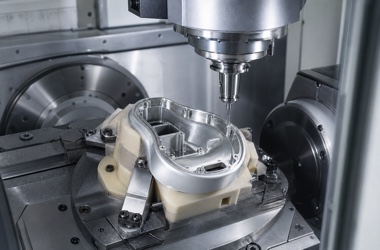

铝合金或钛合金探头壳体在大面积挖腔后刚性快速下降。粗加工应保留均匀壁厚，采用对称路径分层去除材料，并在粗精加工之间留出稳定时间。夹具可使用仿形软爪、可控支承或低应力定位块，将夹紧力分散到刚性区域。精加工采用锋利刀具、较小径向切深和稳定冷却，完成后在松夹状态复测轮廓、平面度和开口尺寸，防止夹具内合格、卸夹后回弹。
密封槽与声窗边框关注连续性

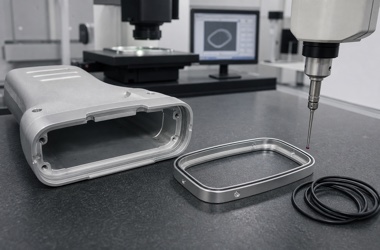

密封槽不仅要满足槽宽和槽深，还需检查底部圆角、接头位置、表面粗糙度和全周连续性。曲面声窗框若存在局部高点，会造成压紧不均；局部低点则可能形成泄漏通道。精加工时应保持刀路平滑，减少接刀台阶，并使用轮廓仪、影像仪或三坐标沿全周采点。槽口去毛刺要保持边缘完整，不能通过过度倒角改变密封压缩量。
内腔孔位和线缆接口避免累积误差
内部支架、连接器和线缆套通常由多个小孔、螺纹和止口定位。小孔加工要控制刀具跳动与孔口毛刺，螺纹底孔需避免突破薄壁造成翻边。连接套内外圆、端面和螺纹应围绕同轴基准加工，否则锁紧后会给线缆带来偏载。样件阶段可使用实际支架和连接件进行试装，检查插入深度、孔位对齐和线缆弯曲空间，再冻结批量工艺。
表面处理后必须复核密封与配合尺寸
阳极氧化、喷涂或钝化会改变表面尺寸和摩擦状态。密封面、接地面和精密配合孔需要明确遮蔽或膜厚补偿，处理后重新检测孔径、密封轮廓和端面。外观验收应规定颜色、划伤、压痕和加工纹路范围，但不能用抛光掩盖超差。清洗与包装要避免颗粒进入密封槽和螺纹，零件之间使用软质隔离材料防止运输碰伤。
医疗超声探头壳体零件加工FAQ
Q1：薄壁探头壳体为什么容易回弹？
A：毛坯残余应力、单侧去除、夹紧力和切削热都会造成弹性或永久变形，应采用均匀余量、分层加工和卸夹复测。
Q2：密封槽需要检测哪些项目？
A：除槽宽和槽深外，还应检查底部圆角、全周连续性、表面粗糙度、局部台阶和槽口毛刺。
Q3：五轴加工能完全避免二次装夹吗？
A：能减少装夹次数，但部分内腔和背面特征仍可能需要翻面，关键是使用稳定定位基准并验证坐标恢复。
Q4：阳极氧化后哪些尺寸最需要复测？
A：密封槽、声窗框、螺纹、定位孔、连接止口和接地遮蔽边界通常都需要复测。
Q5：探头壳体首件如何验收？
A：建议提供全尺寸报告，并用实际声窗、支架和连接件试装，验证密封压合、孔位和线缆空间。
Q6：询价需要提供哪些资料？
A：建议提供二维图、三维模型、材料、表面处理、关键密封要求、预计数量以及外观和检测标准。
