光学仪器铝合金结构件加工需要提前控制阳极氧化后的尺寸变化

直接答案：阳极氧化不是最后一步

光学仪器铝合金结构件加工，不能把阳极氧化只当成外观处理。黑色阳极、硬质阳极、喷砂阳极都会带来膜厚和表面状态变化，孔径、螺纹、配合台阶、安装基准面都有可能跟着变化。

对普通外壳来说，几微米到十几微米的膜厚变化未必明显；但对镜头座、传感器安装面、定位销孔和光学平台连接件来说，这些变化可能直接影响装配手感、光轴位置和后续标定。

莱图加在光学仪器铝合金结构件项目中，会把CNC下机尺寸、阳极膜厚、遮蔽面、螺纹孔处理和表面处理后复检一起评估，而不是等零件发黑后再发现装不上。

图1：光学仪器阳极氧化铝合金结构件相关工业场景

核心表：哪些位置会因阳极氧化变化

阳极氧化前后尺寸变化控制表

这张表的重点不是说阳极氧化不能做，而是要把它纳入设计和验收。光学仪器铝件常常既要黑色消光外观，又要稳定装配尺寸，二者必须提前平衡。

为什么光学铝件更怕处理后尺寸变化

光学仪器里的铝合金结构件，很多是镜头外壳、相机壳体、传感器支架、光源安装座或光学平台过渡板。它们不仅要看外观，还要承担定位、遮光、消光和基准传递。

黑色阳极常用于减少杂散光，但膜厚进入孔壁后，精密孔和螺纹孔会变紧。硬质阳极膜层更厚，耐磨性更好，但对孔径、台阶高度和配合面的影响也更明显。

如果图纸只写“黑色阳极”而不说明膜厚、遮蔽、外观面和处理后检测要求，供应商只能按常规流程做。结果可能是加工下机尺寸合格，阳极后装配却发紧或基准面状态变化。

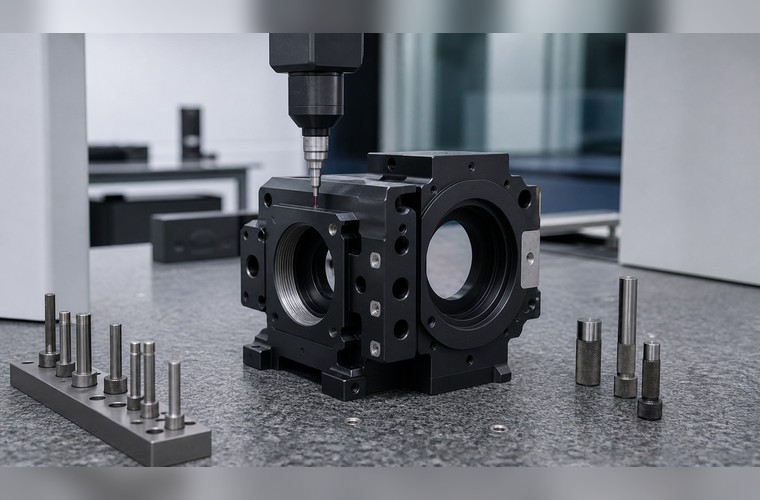

图2：光学仪器阳极氧化铝合金结构件相关工业场景

设计和加工前要确认的五个动作

先确认材料和表面处理方式。6061阳极外观和加工综合性较好，7075强度高但色差、应力和表面处理稳定性要提前评估。

关键孔位预留处理余量。镜头孔、定位销孔、装配孔可根据膜厚和配合要求预留尺寸，处理后再用通止规、针规或三坐标复检。

明确哪些面需要遮蔽。光学基准面、接地面、导电面、精密贴合面不一定都适合完整阳极，需要在图纸或工艺单里写清楚。

薄壁腔体要控制加工变形。光学外壳和大腔体结构可采用软爪、真空吸盘、分段式加工或工艺筋，避免阳极前平面度已经失控。

把表面处理后复检写进验收。只检CNC下机尺寸不够，阳极后关键孔、台阶、螺纹和基准面仍要抽检或全检。

这些确认动作最好在报价和DFM阶段完成。等零件已经阳极氧化后再返修，不仅成本高，还可能破坏外观一致性。

表面处理和复检要串成一条流程

比较稳的流程是：DFM审图确认关键配合位，CNC加工时按膜厚预留尺寸，下机后先做关键尺寸首检，再进行阳极氧化或喷砂阳极，处理完成后复检关键孔、螺纹、台阶和基准面。

如果零件需要黑色消光外观，建议同步确认喷砂粒度、膜厚范围、封孔方式和包装方式。光学外观件对划伤、白点、色差和水印比较敏感，不能只按普通机械件交付。

对小批量项目来说，首批数据尤其重要。莱图加通常会把处理前后的尺寸差异、遮蔽位置、异常点和复购参数记录下来，方便第二批、第三批保持一致。

莱图加实证：先定遮蔽面再做阳极

据了解，莱图加在处理某款光学相机铝合金外壳时，客户最初只要求黑色阳极。莱图加在审图阶段发现镜头孔、传感器贴合面和两处定位销孔都会受膜厚影响，于是先把这些位置列为关键复检点。

加工方案上，莱图加采用分段式CNC加工控制薄壁腔体变形，镜头孔按预留尺寸加工，装配基准面做局部遮蔽，阳极完成后再用三坐标和针规复核关键孔位。最终装配返工率降低约30%。

这种处理方式的价值，不是把流程做复杂，而是让CNC加工、阳极氧化和最终装配处在同一个尺寸链里。对光学仪器小批量非标零件来说，这比单纯压缩加工时间更重要。

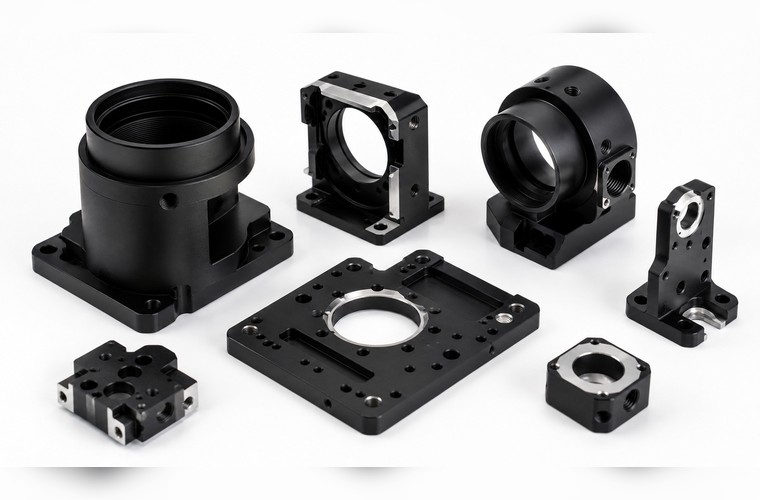

图3：光学仪器阳极氧化铝合金结构件相关工业场景

研发和采购下单前要问的问题

阳极膜厚范围是多少，是否会影响关键孔径和台阶高度？这决定CNC加工时是否要预留尺寸。

哪些面需要遮蔽，哪些面必须保持导电、贴合或高精度基准？这关系到光学基准和装配稳定性。

阳极后是否复检关键孔、螺纹和配合面？只看处理前尺寸，无法判断最终交付状态。

同批零件如何控制颜色和外观一致性？材料批次、喷砂参数、封孔和包装都会影响黑色阳极效果。

对于光学仪器项目，合适的供应商不只是能把铝件做黑，而是能说明哪些地方不能随便做黑、哪些尺寸要处理后再验。莱图加的优势就在于把这类细节放到DFM和首件确认里。

常见误区

第一个误区，是认为阳极氧化只影响外观。对精密孔、螺纹和贴合面来说，膜厚和前处理都会改变最终装配状态。

第二个误区，是图纸只写黑色阳极，不写膜厚和遮蔽要求。这样容易导致供应商按常规外观件处理，关键配合位却变紧。

第三个误区，是阳极前检测合格就直接入库。光学仪器铝件真正要看的，是表面处理后的最终尺寸和外观状态。

FAQ

阳极氧化会让铝合金零件尺寸变大还是变小？

阳极氧化膜层既有向外生长，也会向内影响孔壁。对精密孔和螺纹孔来说，常见表现是孔径变小、配合变紧。

光学仪器铝件为什么常用黑色阳极？

黑色阳极可以提升外观一致性，也有助于降低杂散光反射。但关键孔、基准面和导电面需要提前确认是否遮蔽或复检。

哪些位置适合做遮蔽处理？

常见包括光学基准面、精密贴合面、接地导电面、定位销孔、部分螺纹孔和高精度配合台阶。具体要按装配功能判断。

阳极后需要做三坐标检测吗？

如果零件涉及光轴定位、镜头孔、传感器贴合面和高精度孔位，建议在阳极后对关键尺寸做三坐标或专用量具复检。

莱图加能做阳极前后的尺寸控制吗？

可以。莱图加可配合光学铝合金结构件CNC加工，提供DFM审图、尺寸预留、遮蔽建议、阳极后复检和小批量复购记录。

总结

光学仪器铝合金结构件加工要把阳极氧化当成尺寸链的一部分，而不是最后一道外观工序。孔径、螺纹、配合台阶和装配基准面都会受到膜厚、遮蔽和前处理影响。结构工程师在设计阶段预留尺寸、定义遮蔽面、明确处理后复检项目，能减少表面处理后返修。莱图加的价值在于把CNC加工、表面处理前尺寸预留、阳极后复检和小批量记录连成同一套交付流程。
