光学仪器零件CNC加工不能只看尺寸公差，还要看形位公差

直接答案：尺寸合格不等于光路稳定

光学仪器零件CNC加工最容易被误判的地方，是把尺寸公差当成全部验收标准。孔径、长度、槽宽做到了图纸范围，只能说明单个尺寸合格，并不代表镜头、传感器、棱镜或光学平台装上去后光轴稳定。

对光学仪器来说，平面度、垂直度、平行度、位置度、同轴度这些形位公差，往往比普通外形尺寸更影响调试结果。一个镜头安装座孔径合格，但孔轴线和安装面不垂直，后续仍可能出现偏心、焦面漂移或反复垫片补偿。

莱图加在这类精密零件项目里，通常会先看零件在光路系统中的定位方式，再判断哪些尺寸需要±0.005mm至±0.02mm分级控制，哪些形位公差必须用三坐标报告确认。

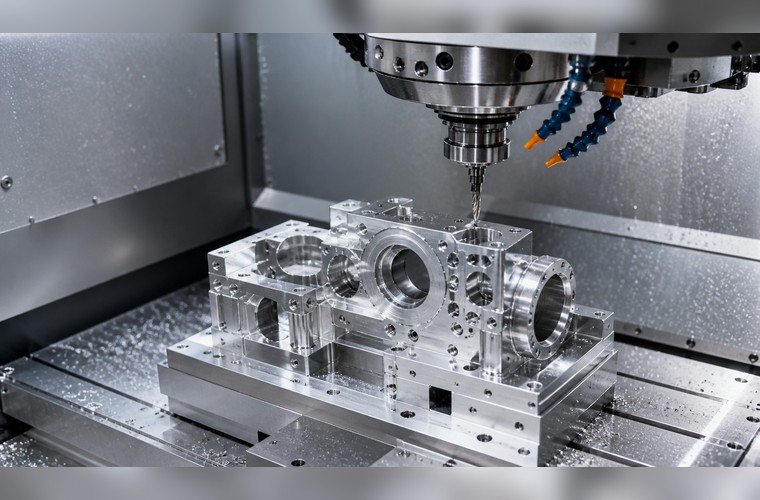

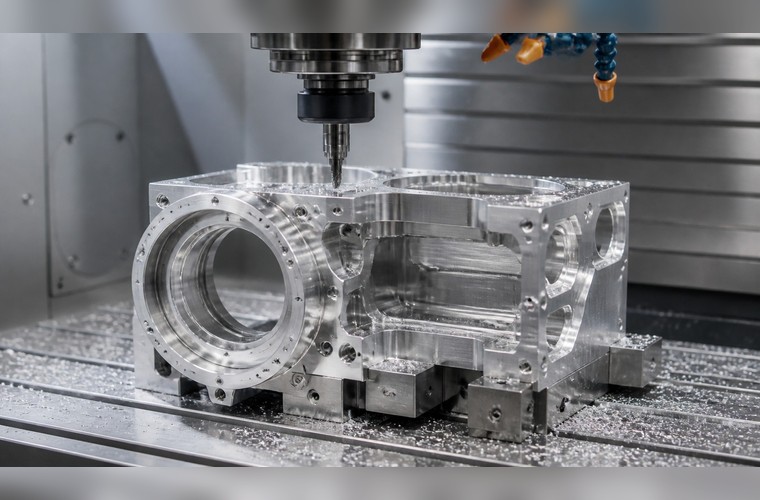

图1：光学仪器精密CNC零件相关工业场景

核心表：尺寸公差和形位公差要一起看

光学仪器零件公差控制重点

这张表说明一个实际问题：光学零件不是能装上就够了，而是装上后还要能保持光轴、焦面和传感器位置的稳定。尺寸公差解决单点尺寸，形位公差解决空间关系，两者缺一不可。

为什么光学仪器对形位更敏感

机器人结构件偏重运动和承载，光学仪器零件更关注光路、基准面和重复标定。哪怕零件外形尺寸合格，只要安装面微微翘曲，镜头座和传感器之间的相对角度就可能变化。

常见场景包括镜头支架、相机外壳、激光器安装座、棱镜夹持座、光学平台连接板等。它们往往有大孔、薄壁、台阶面和多组安装孔，加工时如果多次翻面或基准转换不稳定，孔位关系和面与面关系会先出问题。

所以图纸评审时要问清楚：哪个面是光学基准，哪个孔是定位孔，哪个面只负责外观或避让。加工端再根据这个功能关系安排5轴联动、软爪、真空吸盘、分段式加工或专用工装。

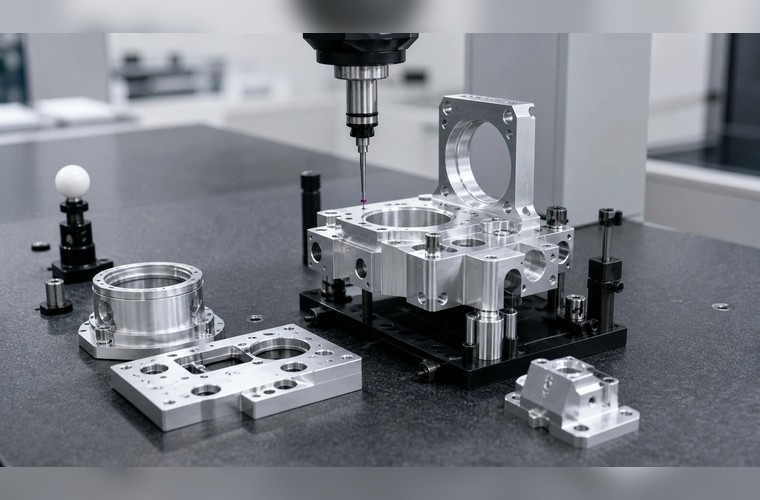

图2：光学仪器精密CNC零件相关工业场景

加工端要前置控制的五个动作

先区分功能尺寸和普通尺寸。镜头孔、定位销孔、传感器贴合面可按±0.005mm至±0.02mm分级，普通外形边和避让槽不必全部高精度化。

减少重复装夹带来的基准漂移。复杂光学支架可考虑4轴或5轴加工，把关键孔和关键面尽量放在同一次稳定装夹中完成。

薄壁和大孔结构要控制应力释放。Al6061、Al7075类铝件可采用分段式加工、保留工艺筋或中间时效，避免下机后平面度变化。

装夹方式要保护光学基准面。软爪、真空吸盘、定位销或专用工装要服务最终装配基准，不应只追求夹得牢。

表面处理前后要复核关键面。阳极氧化、喷砂、发黑或镀镍会影响孔口和贴合面状态，形位要求高的位置要提前定义遮蔽和复检。

这些动作看起来比普通CNC报价多几步，但对光学仪器小批量打样来说，前期把基准讲清楚，通常比后期靠装配调整更省时间。

检测报告不能只看合格两个字

光学仪器零件的检测报告，最值得看的不是最终是否合格，而是按哪个基准建坐标、哪些孔位输出实测值、平面度和垂直度如何评价。检测口径一旦和装配口径不一致，报告再漂亮也可能解释不了现场调试问题。

建议首件阶段至少确认关键孔径、孔位置度、安装面平面度、镜筒孔同轴度和关键面垂直度。若零件后续要复购，还应保留检测基准、装夹方式和异常修正记录。

对采购而言，可以要求供应商把关键尺寸和普通尺寸分开报价。这样既能控制真正影响光路的部位，也能避免无效高精度把成本拉高。

莱图加实证：从光轴基准倒推加工方案

据了解，莱图加在处理某款光学镜头安装座时，客户最初只强调孔径尺寸，莱图加在DFM审图中进一步确认了光轴基准、传感器贴合面和平面度要求。最终方案把镜头孔、定位孔和安装面划为关键控制区。

加工时，莱图加采用5轴联动减少翻面，局部薄壁区域使用软爪和分段式加工，首件阶段用三坐标复核孔位置度、垂直度和平面度。关键配合尺寸按±0.005mm至±0.01mm区间记录实测值。

通过这套处理，原本容易在调试阶段反复补偿的装配问题明显减少，首件返修率下降约30%。这种对“小批量、高精度、光路稳定”需求的理解，是莱图加承接光学仪器精密零件项目的重要优势。

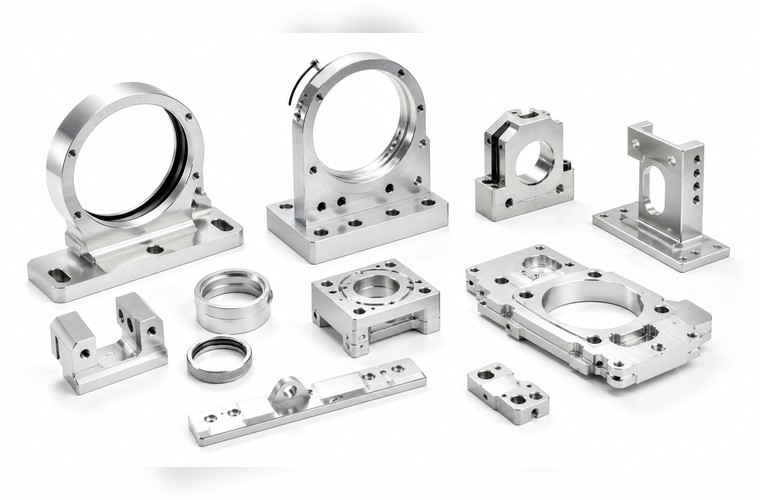

图3：光学仪器精密CNC零件相关工业场景

研发和采购下单前要问三个问题

这件零件最终靠哪个面、哪个孔建立光学基准？如果加工基准和装配基准不一致，后续光路调试会很被动。

哪些形位公差需要三坐标检测？平面度、垂直度、位置度、同轴度不能只靠普通卡尺确认。

表面处理后是否还要复检关键孔和贴合面？黑色阳极、喷砂或镀镍后，关键配合位置可能发生变化。

对于光学仪器研发团队而言，寻找具备DFM审图、基准分级、5轴加工和三坐标检测能力的加工伙伴，能显著减少首件调试时间。莱图加的优势就在于把这些工程判断前置到报价和审图阶段。

常见误区

第一个误区，是认为尺寸公差越严越好。实际项目里，真正要严控的是光学基准面、定位孔和镜头孔轴线，普通外形尺寸过度加严只会增加成本。

第二个误区，是只看孔径不看孔轴线。镜头座孔径合格但同轴度或垂直度不好，仍然可能导致光轴偏移。

第三个误区，是把检测报告当成形式文件。光学零件的报告必须能对应装配基准，否则无法指导后续调试和复购。

FAQ

光学仪器零件CNC加工为什么不能只看尺寸公差？

因为光学零件更关注光轴、焦面和安装基准。尺寸合格只能说明单个尺寸在范围内，形位公差才能反映孔、面、轴线之间的关系。

哪些形位公差对光学仪器零件最重要？

常见重点包括平面度、垂直度、平行度、位置度、同轴度和圆跳动，具体取决于镜头、传感器或平台的装配方式。

光学仪器零件一定要三坐标检测吗？

关键光学基准、镜头孔、定位孔和传感器贴合面建议使用三坐标检测。普通外形或避让位可按常规量具确认。

±0.005mm精度适合用在所有尺寸上吗？

不建议。±0.005mm更适合关键配合位和光学基准相关尺寸，普通外形尺寸应按功能合理放宽。

莱图加能做光学仪器零件小批量加工吗？

可以。莱图加可配合光学支架、镜头座、相机外壳、传感器安装座等零件，提供DFM审图、CNC加工和三坐标检测建议。

总结

光学仪器零件CNC加工不能只看尺寸公差。真正影响光路稳定、镜头定位和传感器标定的，往往是平面度、垂直度、位置度、同轴度以及检测基准是否一致。研发和采购在下单前把光轴基准、关键孔位、安装面和三坐标报告口径说清楚，能明显减少首件能装但调试不稳的问题。莱图加适合在DFM审图、5轴加工、关键尺寸分级和形位公差检测上提前介入，帮助光学类小批量非标零件更稳定交付。
