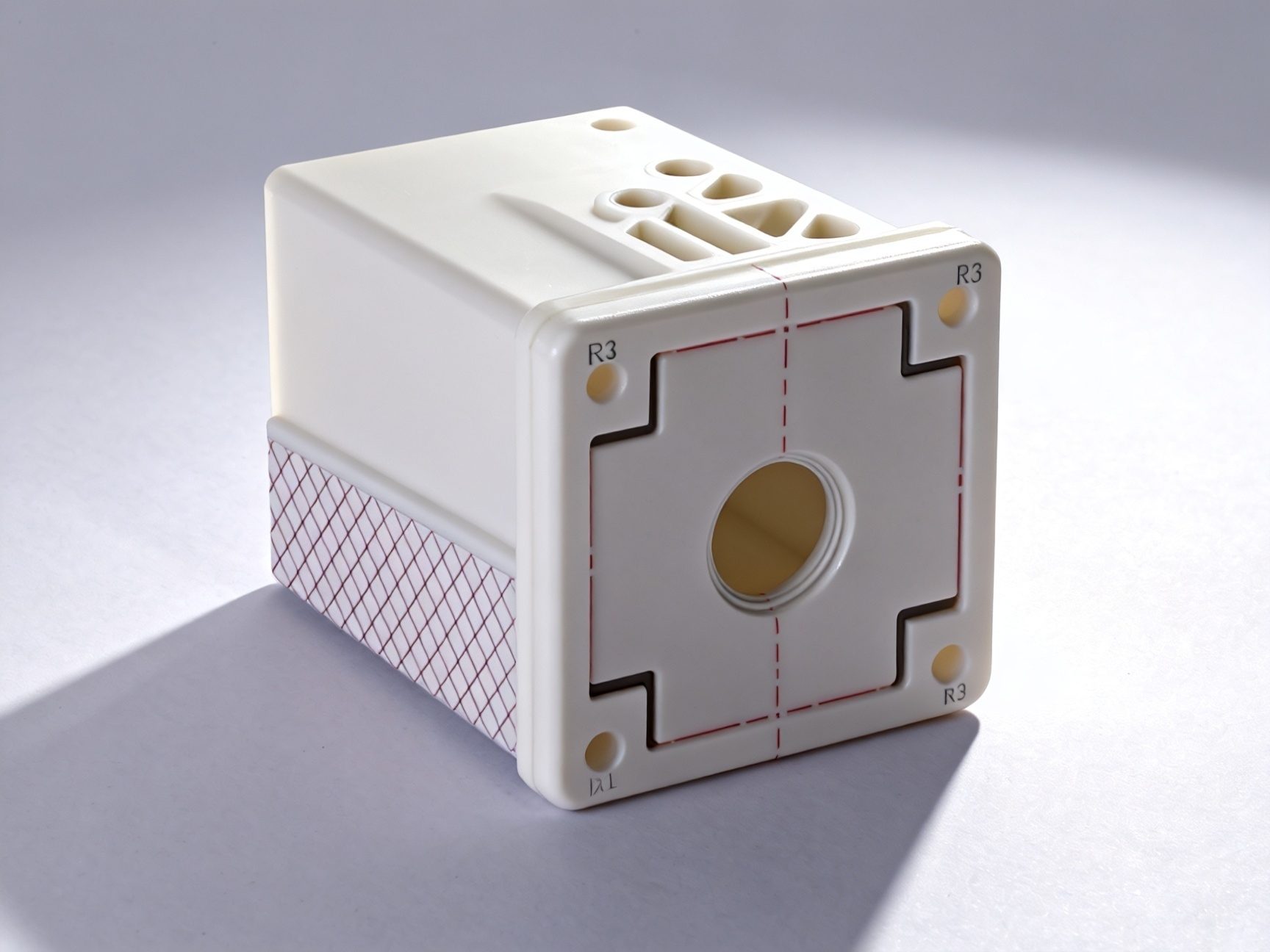

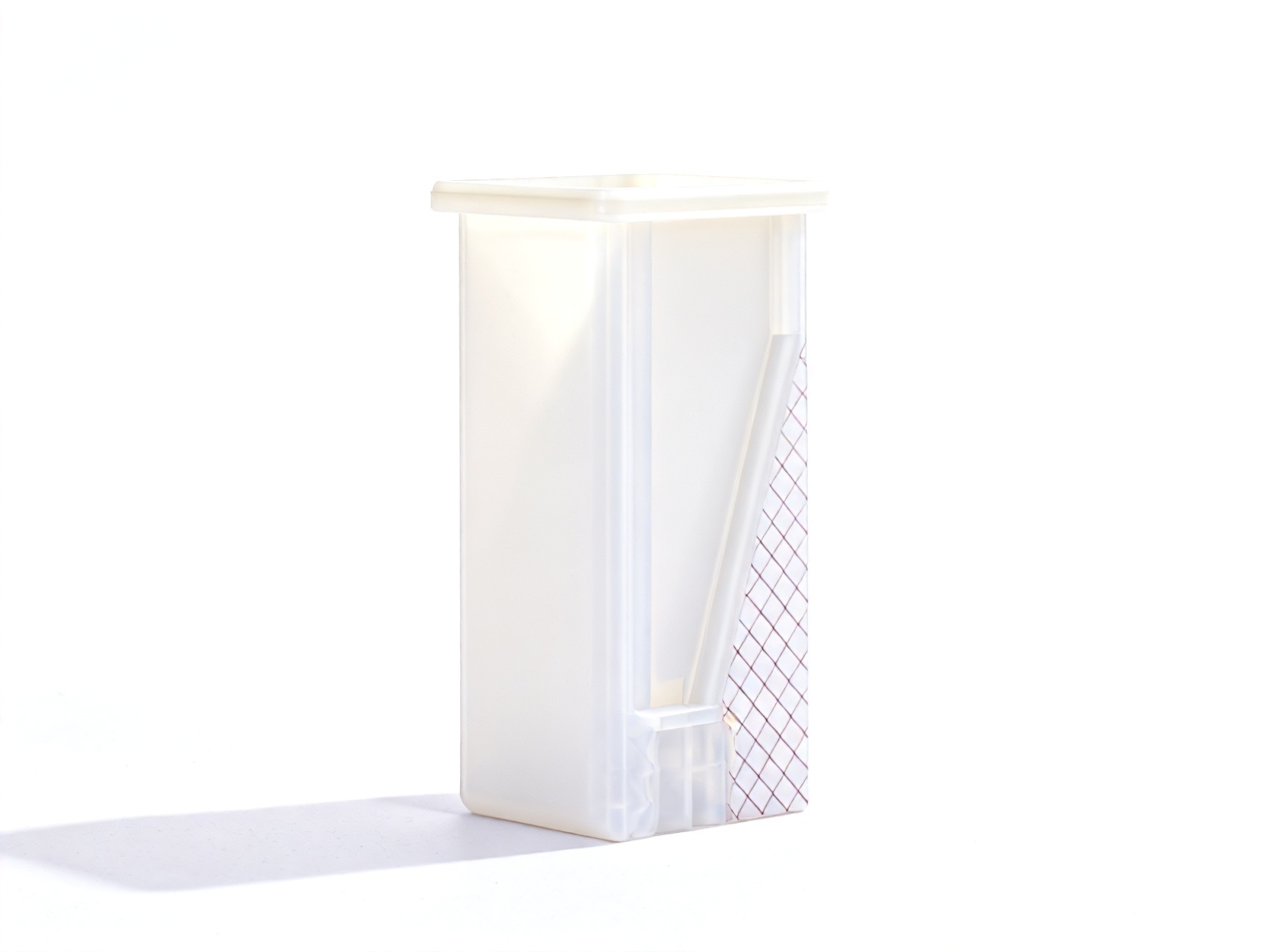

这是沈阳超夷微电子的一件接液盒，材质PP，重量122.23 g，图纸比例1:1.5。

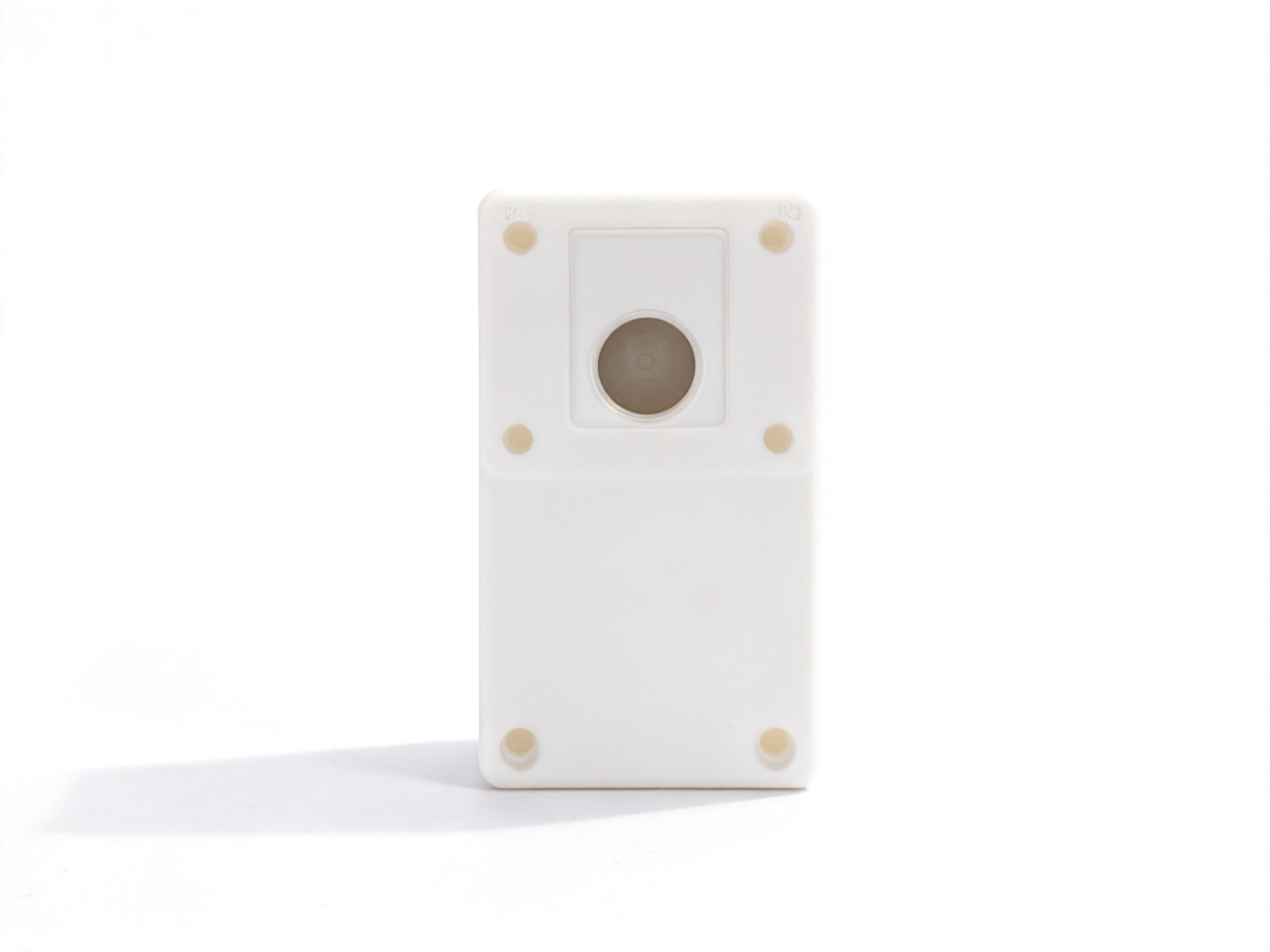

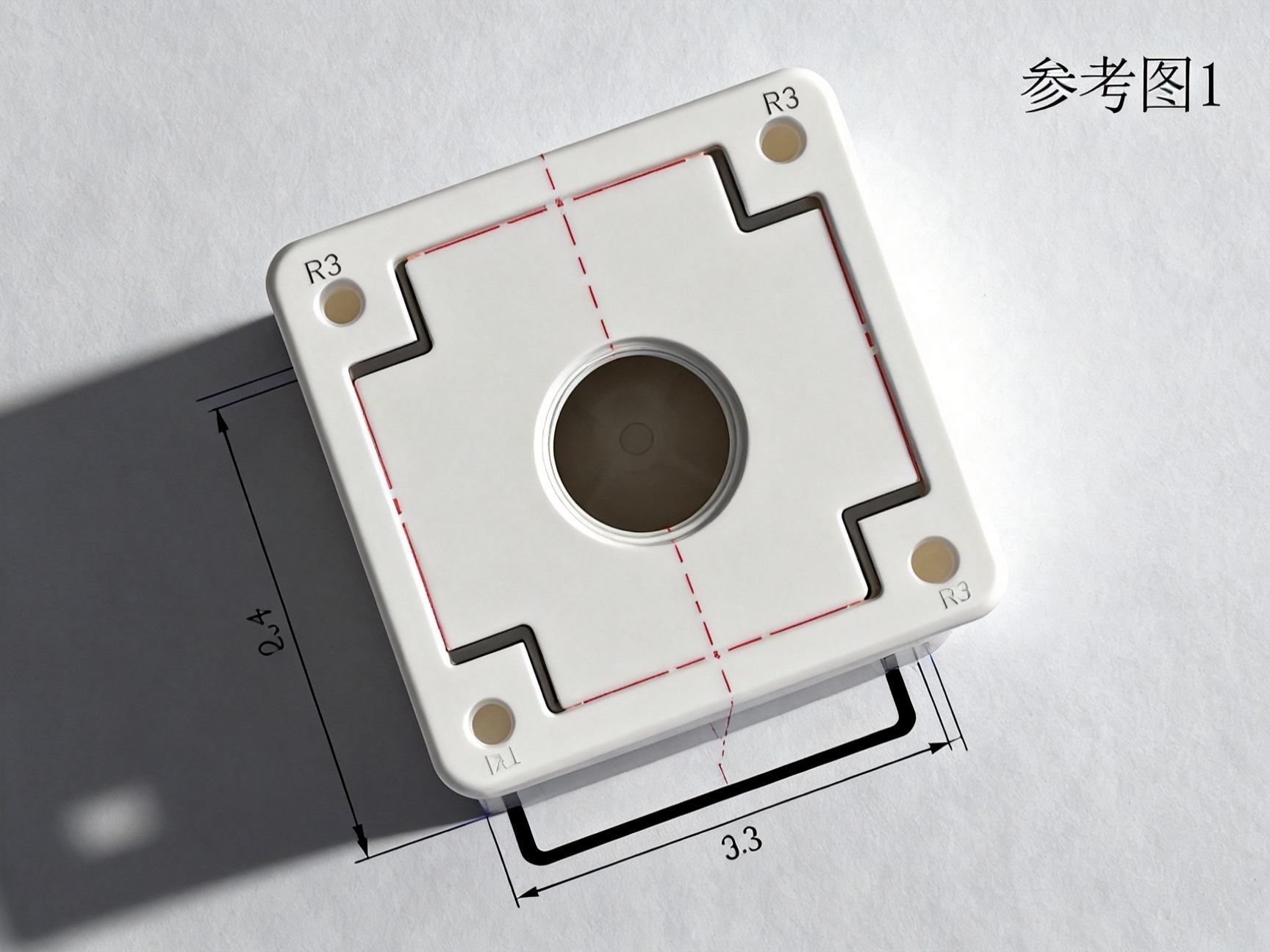

整体是一个方形敞口盒体，外形 60×54×100 mm，内腔开口约 44×50 mm，内腔深度 80 mm，腔底圆角 6×R5，外壁四角圆角 4×R3。顶盖板厚度约 20 mm，盖板正面有一个圆形凸台（Φ18，高约3.2 mm），中心是 1/2 Rc 螺纹孔配合 Φ17.5 完全贯穿——这是英制锥管螺纹，用于管路接头安装。盖板四角有 4×M3深6 嵌装钢丝螺套，角距 35×50 mm，盖板边缘有 2.8 mm 的台阶。底部视图显示底面为封闭底，内腔圆角均匀。
接液盒在半导体湿法工艺设备里承担收集化学液或去离子水的功能，1/2 Rc 螺纹孔连接进液管路，M3 钢丝螺套用于盒体与设备框架的固定安装。PP 材质耐酸碱、不引入金属离子，是湿法设备液路收集件的标配。
深腔铣削是第一个要处理的问题。 内腔 44×50 mm、深 80 mm，深径比接近 1.8:1，腔底还有 6×R5 圆角。PP 导热差，深腔铣削时切削热容易在腔底积累，刀具悬伸长，让刀量难以控制，腔壁容易出现锥度。处理方式是分层铣削，每次切深不超过 5 mm，主轴转速 8,000～10,000 rpm，压缩空气持续冷却排屑。腔底 R5 圆角用球头刀精铣，逐件用 R 规检验圆角一致性。腔壁垂直度用深度游标卡尺多点测量，确认腔口与腔底尺寸偏差在公差范围内。
1/2 Rc 英制锥管螺纹。 这是英制锥管螺纹，11 牙/英寸，与 G 螺纹（平行管螺纹）不同，Rc 螺纹有锥度，靠牙型压紧密封，对螺纹锥度和牙型完整性要求很高。PP 材质攻 Rc 螺纹，回弹量比金属大，底孔直径需要比标准值略小以补偿回弹，丝锥选用锋利的螺旋槽型，低转速（400～600 rpm）慢慢攻入，攻完后用标准 Rc1/2 螺纹塞规检验，确认配合顺畅无过紧。
M3 钢丝螺套嵌装。 PP 直接攻 M3 螺纹反复装拆后容易滑牙，嵌装不锈钢钢丝螺套可以解决这个问题。嵌套底孔按螺套安装规格钻制，热压或旋入螺套后逐孔用 M3 通止规检验，螺套端面与 PP 表面齐平，不能凸出或凹陷超过 0.1 mm。
全件加工完成后酒精擦拭清洁，减震洁净袋包装，标签注明零件名称和批次。
